ماژول منبع تغذیه افزونه قرمز Mitsubishi مدل جهانی AJ65BT-64RD3

Name: ماژول منبع تغذیه افزونه قرمز Mitsubishi مدل جهانی AJ65BT-64RD3
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

نام تجاری:	MITSUBISHI
شماره مدل:	AJ65BT-64RD3
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

ژاپن

ظرفیت برنامه:

8 مرحله

سرعت پردازش عملکرد اصلی (دستورالعمل LD):

0.12 میکرومتر

ورودی:

24 ولت سی سی

خروجی:

12/24VDC (0.5a).

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول منبع تغذیه افزونه میتسوبیشی,ماژول منبع تغذیه جهانی با گارانتی,ماژول قدرت محافظت از ولتاژ پایین

universal power supply module with warranty

low voltage protection power module

توضیحات محصول

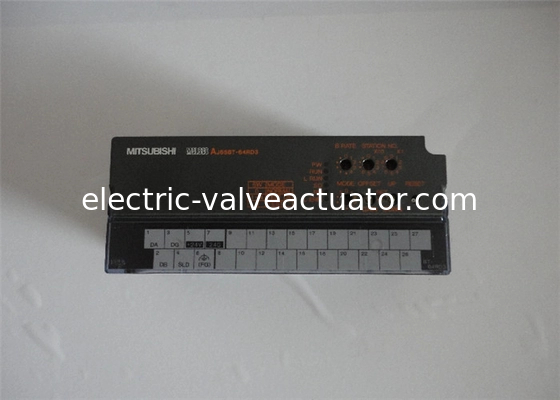

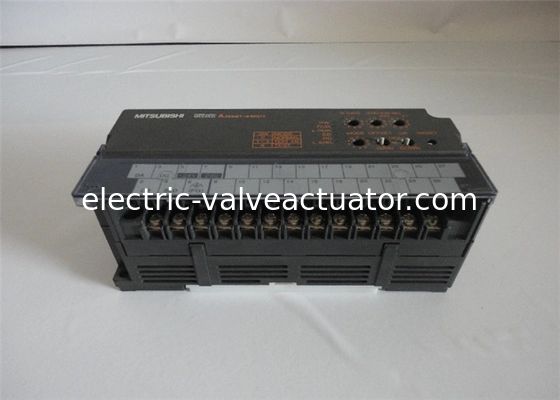

ماژول منبع تغذیه افزونه مدل جهانی میتسوبیشی AJ65BT-64RD3 قرمز

AJ65BT-64RD3 به عنوان یک ماژول ورودی/خروجی از راه دور CC-Link اختصاص داده شده به اندازه گیری دما عمل می کند. این به عنوان یک ایستگاه فرعی در یک شبکه CC-Link عمل می کند و امکان نظارت و کنترل متمرکز توسط یک PLC اصلی (به عنوان مثال، سری Mitsubishi Q) را فراهم می کند. این ماژول برای به دست آوردن دمای با دقت بالا در محیط هایی مانند حفاظت از محیط زیست، صنایع شیمیایی، الکترونیک و کاربردهای الکتریکی مهندسی شده است.

ویژگی ها

اندازه گیری با دقت بالا: این ماژول دقت استثنایی را ارائه می دهد، با انحراف ±0.1٪ در دمای محیط 25±5°C. حتی در شرایط دمایی گسترده تر (زیر 20°C یا بالای 30°C)، دقت ±0.25٪ را حفظ می کند.
اتصال 3 سیم برای افزایش دقت: این روش اتصال 3 سیم را برای RTD های پلاتین استفاده می کند. این پیکربندی به جبران مقاومت سیم های سرب کمک می کند و خطاهای اندازه گیری را در مقایسه با تنظیمات 2 سیم به طور قابل توجهی کاهش می دهد و داده های قابل اطمینان تری را تضمین می کند.
سرعت تبدیل سریع: هر کانال دارای زمان تبدیل 40 میلی ثانیه است که امکان نمونه برداری نسبتاً سریع از تغییرات دما در تمام چهار کانال را فراهم می کند.
ادغام شبکه CC-Link: به عنوان یک ماژول فرعی سازگار با CC-Link Ver.2.0، از ارتباط با سرعت بالا تا 10 مگابیت بر ثانیه پشتیبانی می کند. این امکان کنترل توزیع شده را فراهم می کند، جایی که ماژول را می توان در نزدیکی سنسورهای دما نصب کرد، هزینه های سیم کشی را کاهش داده و قابلیت اطمینان سیستم را بهبود می بخشد.
ایزولاسیون الکتریکی: این ماژول ایزولاسیون کوپلر فوتوالکتریک را بین مدارهای ورودی سنسور Pt100 و باس ارتباطی CC-Link فراهم می کند، که ایمنی نویز را افزایش می دهد و از سیستم در برابر تفاوت های پتانسیل زمین محافظت می کند.

مواد و کاربردها

ساخت این ماژول شامل اجزای الکترونیکی است که بر روی یک PCB نصب شده اند و در یک واحد فشرده قرار دارند. اتصالات خارجی از طریق بلوک های ترمینال پیچ محکم (پیچ های M3.5) برای ارتباط/قدرت و سیگنال های ورودی/خروجی سنسور انجام می شود. استفاده اصلی از مواد آن بر روی الکترونیک درجه صنعتی قابل اعتماد متمرکز است که برای عملکرد طولانی مدت طراحی شده است.

کاربرد اصلی: اتوماسیون صنعتی برای نظارت دقیق بر دما. موارد استفاده معمول عبارتند از:

صنایع فرآیندی: نظارت بر دمای واکنش در کارخانه های شیمیایی یا کنترل دما در تجهیزات حفاظت از محیط زیست.
تولید: نظارت بر دما در تولید قطعات الکترونیکی، تولید باتری و سیستم های الکتریکی مختلف.
ادغام تجهیزات: به عنوان یک جزء حیاتی در ماشین آلاتی که به بازخورد دمای با وضوح بالا برای حلقه های کنترل نیاز دارند.

پارامترهای فنی کلیدی

پارامتر	مشخصات
تعداد کانال ها	4 کانال (4CH)
سنسورهای سازگار	Pt100, JPt100 (نوع 3 سیم)
محدوده دما	-180°C تا 600°C (برای هر دو Pt100 و JPt100)
وضوح	0.025°C
سرعت تبدیل	40 میلی ثانیه در هر کانال
مقدار خروجی	16 بیتی باینری (-1800 تا 6000) / 32 بیتی باینری (-180000 تا 600000)
دقت	±0.1٪ (در 25±5°C); ±0.25٪ (در 30°C)
ولتاژ تغذیه	DC 24V (محدوده DC 18-30V)
ایستگاه های CC-Link اشغال شده	4 ایستگاه
ایزولاسیون	ایزولاسیون فوتوکوپلر بین ورودی سنسور و CC-Link
ابعاد (ارتفاع x عرض x عمق)	65 میلی متر x 151.9 میلی متر x 63 میلی متر
وزن	0.38 کیلوگرم

مشخصات کلی

پارامتر	مشخصات
دمای محیط عملیاتی	0...55 ˚C
دمای محیط ذخیره سازی	-20...75 ˚C
رطوبت محیط عملیاتی	10...90 %RH, غیر متراکم
رطوبت محیط ذخیره سازی	10...90 %RH, غیر متراکم
مقاومت در برابر لرزش	مطابق با JIS B 3502 و IEC 61131-2
مقاومت در برابر ضربه	مطابق با JIS B 3502 و IEC 61131-2 (147 m/s2، 3 بار در هر جهت X، Y، Z)
اتمسفر عملیاتی	بدون گازهای خورنده
ارتفاع عملیاتی	0...2000 متر
محل نصب	داخل یک تابلوی کنترل
رده اضافه ولتاژ	II یا کمتر
درجه آلودگی	2 یا کمتر
