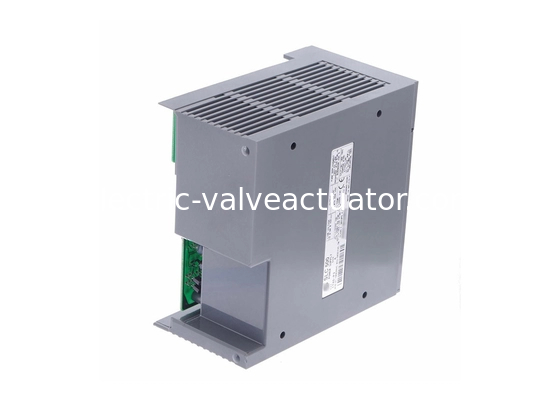

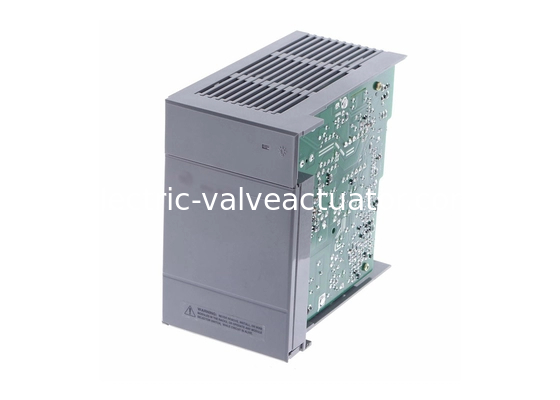

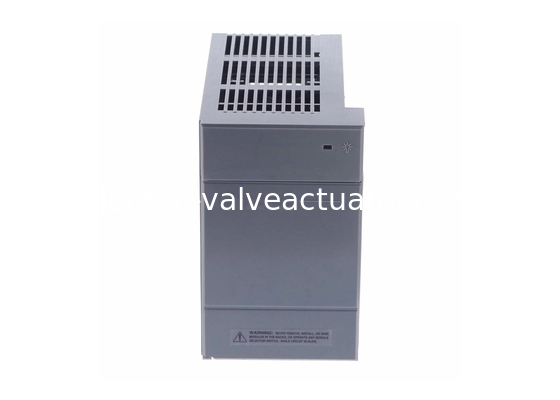

AB 1746-P3 ، SLC 500 منبع برق، 3.6 A در 5VDC 0.87 A در 24VDC

Name: AB 1746-P3 ، SLC 500 منبع برق، 3.6 A در 5VDC 0.87 A در 24VDC
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

نام تجاری:	AB
شماره مدل:	1746-P3
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

ایالات متحده آمریکا

سری:

SLC 500

ولتاژ ورودی NOM:

24 ولت سی سی

نیاز به قدرت خط معمولی:

90 VA

جریان جریان:

20a

جزئیات بسته بندی:

جعبه اصلی جدید

توضیحات محصول

AB 1746-P3، SLC 500 منبع برق، 19.2-28.8 VDC

مشخصات فنی برای 1746-P3

تولید کننده	اتوماسیون راکول
محل	1746 شاسی، سمت چپ
محدوده ولتاژ ورودی	19.2-28.8 VDC
نوع ماژول	منبع برق
سری	SLC 500
شماره بخش/ شماره کاتالوگ	1746-P3
برند	AB
ولتاژ ورودی Nom	24VDC
نیاز به قدرت خط معمولی	90 VA
جریان ورودی	20 A
ولتاژ عایق	RMS 600V ac برای 1 ثانیه (نسخه B یا بعد از آن)
ظرفیت فعلی	3.6A در 5V dc و 0.87A در 24V dc
زمان نگه داشتن	5 ms (حمل کامل) ؛ 1000 ms (بدون بار)
حفاظت از فیوز	1746-F3 یا معادل آن

درجه حرارت، محیط کار	0...60 °C (32...140 °F)
کاهش ظرفیت فعلی	۵٪ بالاتر از ۵۵ درجه سانتیگراد (۱۳۱ درجه فارنهایت)
ولتاژ ورودی	24 ولت DC
قدرت ورودی	۶۱ وات
جریان پس زمینه (5 ولت)	3.6 آمپر
جریان پس زمینه (24 ولت)	0.87 آمپر
فرکانس	دی سی
ابعاد	5.52.95.7 اينچ
دمای کار	0 تا 60 درجه سانتیگراد
دمای کار	0 تا 60 درجه سانتیگراد

حدود سال 1746-P3

1746-P3 یک ماژول منبع برق است. این ماژول بخشی از سیستم عامل کنترل SLC 500 است که عمدتاً برای تأمین برق به backplane 1746 که ماژول های SLC 500 به آن متصل هستند استفاده می شود.این ماژول منبع تغذیه در سمت چپ قفسه قرار دارد و یک اسلات شاسی را اشغال نمی کند.. آن را به طور داخلی تبدیل قدرت ورودی به یک سطح ولتاژ قابل استفاده توسط ماژول، به طور خاص تبدیل ولتاژ منبع ورودی 19.2....28.8V dc به یک منبع داخلی 3.6A در 5V dc و 0.87A در 24V dc

1746-P3 به ویژه برای سیستم کنترل ماژولار SLC 500 قابل استفاده است. آن نیاز به قدرت خط معمولی 90 VA با جداسازی 600V ac RMS برای 1 ثانیه دارد.این ماژول دارای یک فیوز از پیش نصب شده است که می تواند با AB توصیه 1746-F3 یا هر معادل جایگزین شودعلاوه بر این، اندازه فیوز اعلام شده فقط برای دستگاه های نهایی استفاده می شود. این ممکن است بسته به اندازه سیم کشی مدار کاهش یابد.این منبع تغذیه همچنین نشان می دهد یک زمان نگه داشتن CPU از 5 ms در هنگام کار با بار کامل و 1000 ms در صورت عدم باراین زمان توقف اجازه می دهد که منبع برق از زمانی که ولتاژ منبع زیر محدوده حداقل کاهش می یابد، حالت عملیاتی CPU را حفظ کند.

1746-P3 توسط آزمایشگاه های بیمه (UL) گواهی شده است، به عنوان تجهیزات کنترل صنعتی برای کلاس 1، بخش 2، گروه های A، B، C، D مکان های خطرناک؛C-UL به عنوان تجهیزات کنترل صنعتی برای کلاس 1 ذکر شده است، بخش 2، گروه های A، B، C، D مکان های خطرناک و همچنین سایر سازمان های استاندارد سازی و صدور گواهینامه.

ظرفیت فعلی ماژول 3.6 آمپر در 5 ولت DC و 0.87 آمپر در 24 ولت DC است.فیوز توصیه شده برای استفاده با ماژول 1746-P3 فیوز AB 1746-F3 است (یا فیوز معادل از جمله فیوز BUSSMAN AGC 5 یا فیوز Nagasawa ULCS-61ML-5). هیچ عزل بین backplane و ورودی ترمینال وجود دارد.مقاومت دی الکتریک بین ترمینال زمین شاسی و ترمینال ورودی که 600 ولت AC RMS برای 1 ثانیه است. محدوده ي دماي محيطي توصيه شده براي ماژول 1746-P3 براي کار کردن بين 32 تا 140 درجه فارنهايت استزمان نگه داری برای CPU 5 میلی ثانیه در بار کامل و 1000 میلی ثانیه در هیچ بارابعاد 1746-P3 139.7 x 79.2 x 144.8 میلی متر است. ماژول برای استفاده در ارتفاعات تا 2000 متر بدون کاهش طراحی شده است.باید در محیط های درجه 2 آلودگی و در کاربردهای درجه II استفاده شود. فقط یک 1/8 اینچ سر صاف و یک 1/4 اینچ Phillips سر پیچکرب مورد نیاز برای نصب ماژول است. برای محافظت از ماژول در برابر ESD،وقتی که در حال استفاده نیست باید در بسته بندی محافظ ثابت نگهداری شود.، پین های اتصال و اتصال صفحه پشتی نباید لمس شوند و لمس اجزای مدار در ماژول نیز باید اجتناب شود.
