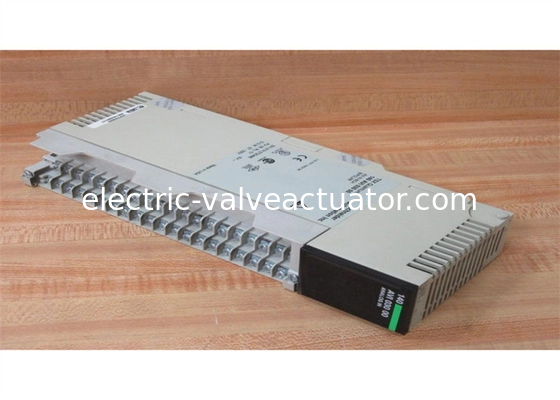

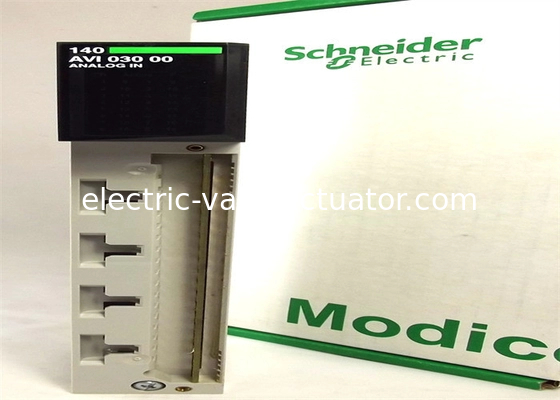

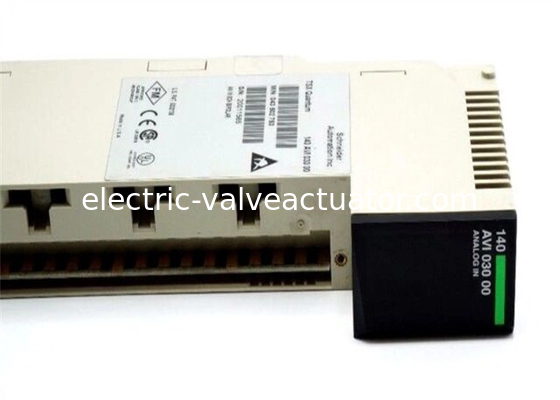

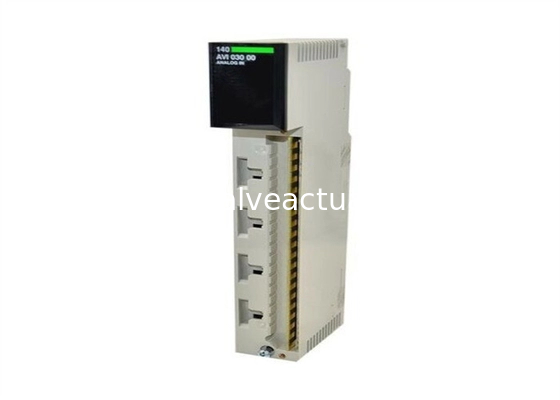

نام تجاری: | Schneider |
شماره مدل: | 140AVI03000 |
مقدار تولیدی: | 1 |
قیمت: | Negotiations |
تولید کننده | اشنایدر الکتریک |
---|---|
سری | موديکن کوانتوم |
فرمت ماژول | استاندارد |
نوع فیلتر | عبور پایین قطب تک - 3 دبیل در 847 هرتز +/- 20٪ |
شماره ورودی آنالوگ | 8 |
نوع ورودی | تفاوت |
پاسخ دادن به نیاز | 9 کلمه ورودی |
نوع ورودی آنالوگ | ولتاژ تک قطبی 0 تا 5 ولت ولتاژ تک قطبی 0 تا 10 ولت جریان تک قطبی 0 تا 20 mA ولتاژ دوقطبی +/- 5 ولت ولتاژ دوقطبی +/- 10 ولت جریان دوقطبی 20 mA |
رزولوشن ورودی آنالوگ | 16 بیت 20 mA 16 بیت 0...5 ولت 16 بیت 0...20 mA 16 بیت 0...10 ولت 16 بیت +/- 5 ولت 16 بیت +/- 10 ولت |
محدوده اندازه گیری خطی | (مجموعه ورودی) x 1.024 mA (مجموعه ورودی) x 1.024 ولت |
حداکثر ورودی مطلق | 50 ولت DC 25 mA |
مقاومت ورودی | 250 MOhm +/- 0.03٪ ولتاژ > 20 اوم |
خطای دقت مطلق | +/- 0.05٪ از حداکثر مقیاس کامل +/- 0.03٪ |
خطای خطی | +/- 0.008٪ |
حرکت دقت با توجه به دما | <= 0.004٪ از مقیاس کامل /°C +/- 0.0015٪ از مقیاس کامل/°C |
رد حالت مشترک | > -80 دبیل 60 هرتز |
جداسازی بین کانال ها و اتوبوس | 750 ولت DC 500 Vrms AC برای 60 s |
جداسازی بین کانال ها | 135 ورمی AC 200 ولت DC |
زمان به روزرسانی | 10 ms |
نوع خطا | مقیاس فراگیری 1 تا 5 ولت سیم شکسته 4...20 mA |
علامت گذاری | CE |
سیگنال دهی محلی | 8 LED خطای کانال قرمز 8 LEDs کانال سبز روشن است 1 خطای خارجی قرمز LED 1- ارتباط با اتوبوس سبز LED وجود دارد (فعال) |
نیاز به جریان اتوبوس | ۲۸۰ mA |
پراکندگی قدرت در وات | 2.2 وات |
