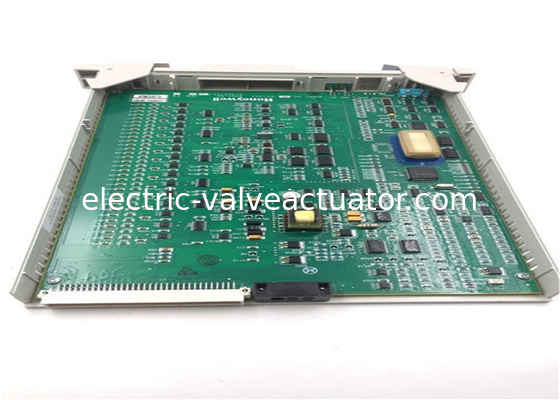

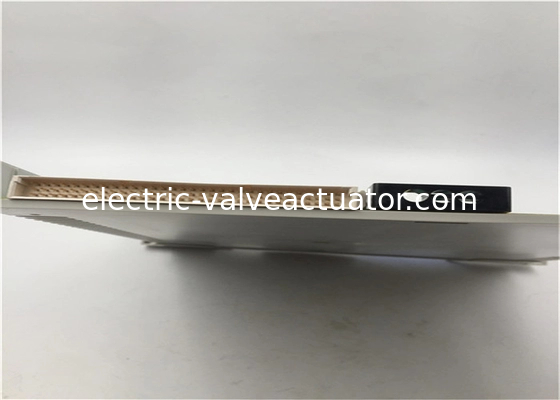

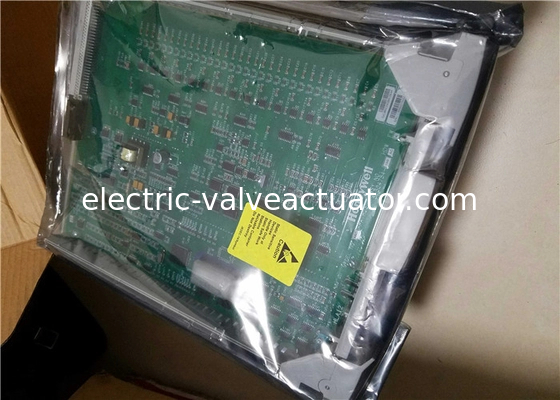

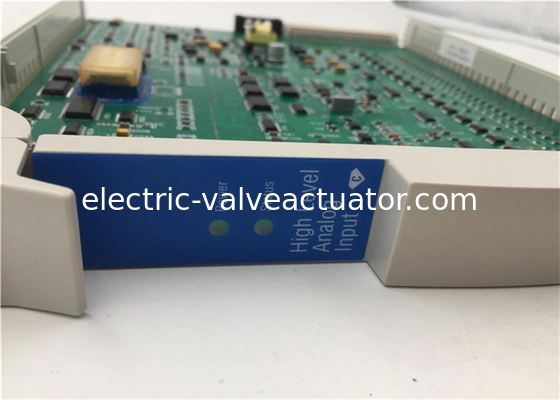

پردازنده ورودی آنالوگ 16 ورودی Honeywell MC-PAIH03 سری C300

• سازنده:Honeywell
• شماره محصول:51304754-150
• نوع محصول: ??-PAIH03 پردازنده ورودی آنالوگ سطح بالا - 16 ورودی
• مدل های FTA: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• نوع ورودی: ولتاژ، جریان (فرستنده های 2 سیم یا خود تغذیه شونده)
• کانال های ورودی: 16 کانال ورودی دیفرانسیل
• نسبت رد حالت مشترک، dc تا 60 هرتز (عدم تعادل منبع 500): 70 دسی بل
• ولتاژ حالت مشترک، dc تا 60 هرتز(1): -6 تا +5 ولت پیک
• وضوح مبدل A/D: 16 بیت (14 بیت استفاده شده)
• محدوده ورودی: 0 تا 5 ولت، 1 تا 5 ولت، 0.4 تا 2 ولت، 4-20 میلی آمپر (از طریق 250 اهم)
• نسبت رد حالت نرمال، در 60 هرتز: 32 دسی بل
• پاسخ فیلتر حالت نرمال: RC تک قطبی، -3 دسی بل @ 1 هرتز
• حداکثر ورودی حالت نرمال (ورودی های دیفرانسیل، بدون آسیب): ± 30 ولت
• تداخل متقابل، dc تا 60 هرتز (کانال به کانال): 60 دسی بل
• امپدانس ورودی (ورودی های ولتاژ): > 10 مگا اهم تغذیه شده
• حداکثر ولتاژ ورودی (هر ورودی ارجاع شده به مشترک، بدون آسیب): ± 30 ولت
• نرخ اسکن ورودی: 4 نمونه در ثانیه در هر کانال. تمام کانال ها در یک پنجره 250 میلی ثانیه نمونه برداری می شوند
• دقت سخت افزاری (@ CMV = 0 V): ± 0.075٪ مقیاس کامل (23.5°± 2°C)، ± 0.15٪ مقیاس کامل (0 تا 50°C)
• قابلیت مقاومت در برابر موج (حالت مشترک): ANSI/IEEE C37.90.1-1978
• وزن حمل و نقل: 3 کیلوگرم

آنها تبدیل واحد مهندسی را انجام می دهند، از جمله مشخصه ورودی دما چند جمله ای مرتبه پنجم، اگر پردازنده سطح بالا این ورودی ها را از مبدل های mV/I دریافت کند. از طریق استفاده از طراحی پردازنده دوگانه و مدارهای مجتمع سفارشی، پردازنده ورودی آنالوگ سطح پایین از پیکربندی نرم افزاری در هر کانال برای انواع مختلف ترموکوپل یا RTD با وضوح و دقت عالی پشتیبانی می کند. تشخیص ترموکوپل باز یک بار در هر اسکن انجام می شود تا هیچ داده بدی برای پردازش کنترل منتشر نشود.

پردازنده Low Level Multiplexer (LLMUX) یک راه اقتصادی برای وارد کردن تعداد زیادی سیگنال جمع آوری داده ها فراهم می کند. هر پردازنده می تواند 32 نقطه را با استفاده از دو FTA 16 نقطه ای مدیریت کند. هر نقطه یک بار در ثانیه با یک ثانیه تاخیر اسکن برای پردازش اسکن می شود. تشخیص ترموکوپل باز هر 30 ثانیه برای همه نقاط انجام می شود.

گزینه هایی برای مرجع اتصال سرد محلی یا از راه دور در دسترس است. پردازنده Remote Hardened Multiplexer (RHMUX) عملکردی مشابه LLMUX ارائه می دهد، اما دو FTA 16 ورودی را می توان تا 2 کیلومتر دورتر از کابین xPM نصب کرد. هر FTA در محفظه NEMA-4 یا -4X خود نصب شده است که محافظت در برابر بارش، شستشو و گرد و غبار ناشی از باد را فراهم می کند. خود FTA به صورت انطباقی پوشش داده شده است و قادر به کار در یک محیط خورنده GX "شدید" و در حضور رطوبت متراکم است.

منبع تغذیه برای FTA های از راه دور RHMUX توسط یکی از دو آداپتور برق ارائه می شود که محدودیت توان، رابط های داده سریال و جداسازی گالوانیکی را فراهم می کند. آداپتور برق در سینی FTA در کابین xPM نصب می شود و رابط بین IOP و دو FTA از راه دور را فراهم می کند. آداپتور برق ایمن ذاتی (ISPA) به FTA ها اجازه می دهد تا در محیط های Division 1 یا Zone 0 قرار گیرند.

هر نقطه یک بار در هر 4 ثانیه اسکن می شود. داده ها در پایان هر اسکن در دسترس قرار می گیرند. هیچ تاخیر پردازش اضافی وجود ندارد. تشخیص ترموکوپل باز (OTD) به صورت اختیاری در هر اندازه گیری انجام می شود. در صورت فعال بودن، تست OTD بلافاصله پس از تبدیل A/D انجام می شود. اگر آزمایش نشان دهد که ترموکوپل باز است، داده های تبدیل تازه تکمیل شده منتشر نخواهد شد. برای جلوگیری از تأثیر مسیرهای زمین کاذب بر خواندن، تشخیص خطای زمین انجام می شود. همه FTA های از راه دور RHMUX مجهز به یک مرجع اتصال سرد محلی هستند. IOP RHMUX به عنوان یک LLMUX استاندارد در سیستم TPS PM پیکربندی شده است. این امکان استفاده از RHMUX را در سیستم های Release 300 و بالاتر فراهم می کند.
