Honeywell CC-TCNT01 C300 کنترل مدار 4.7 هرتز پهنای باند

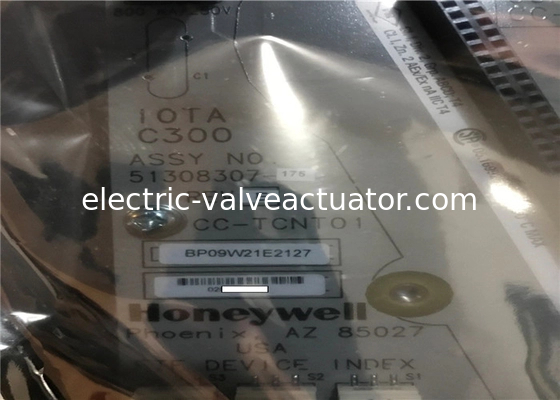

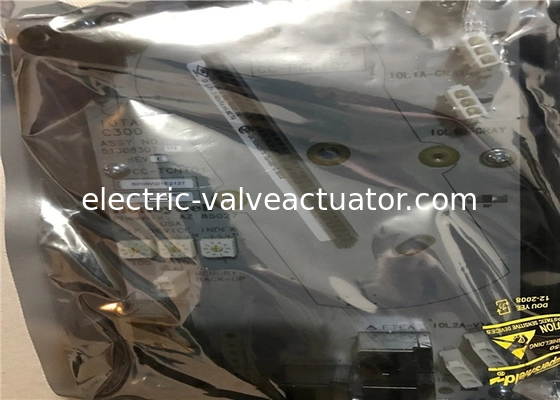

برد مدار کنترل Honeywell CC-TCNT01 C300 Module 51308307-175 Rev E.

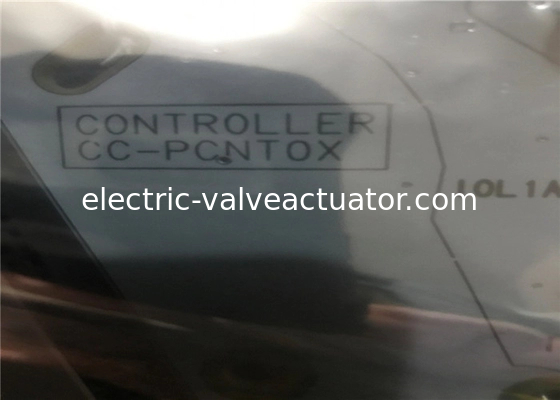

ماژول Honeywell CC-PCNT01 PWA MODULE, C300 CONTROL PROCESSOR C300

ماژول کنترلر C300 - یک کنترلر فرآیند توزیع شده و دروازه ورودی/خروجی برای سیستم Experion. ماژول شامل مجموعه‌های مدار چاپی، نشانگرهای وضعیت و یک نمایشگر است که در داخل یک محفظه پلاستیکی قرار دارد. ماژول به مجموعه ترمینال ورودی/خروجی (IOTA) خود متصل می‌شود.

رتبه بندی منبع تغذیه: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

مجموعه ترمینال ورودی/خروجی کنترلر C300 (IOTA) - نقطه اتصال برای ماژول کنترلر C300 و تمام ترمینال‌های کابل به کنترلر (FTE، IO Link، افزونگی، باتری و ترمینال‌های کابل منبع زمان) را فراهم می‌کند. توزیع توان 24Vdc را به ماژول کنترلر ارائه می دهد.

رتبه بندی منبع تغذیه: 0.311A @ 24VDC

توجه: C300 Controller IOTA فقط از یک کنترلر پشتیبانی می کند

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• مجموعه ترمینال ورودی/خروجی کنترلر
• .311AMP
• 24DC
• موجود
• مازاد بازسازی شده
• مازاد جدید
• تعمیر شما
• تعمیر فوری 24-48 ساعته
• تعمیر 2 - 15 روزه
• 2 سال گارانتی RADWELL

• CC-PAIH01 HLAI - ورودی آنالوگ HART CC-GAIX11 GI/IS، افزونه
• CC-PAIH01 HLAI - ورودی آنالوگ HART CC-GAIX21 GI/IS، غیر افزونه
• CC-PAIH01 HLAI - HART CC-TAIX01 AI، غیر افزونه، روکش دار
• CC-PAIH01 HLAI - HART CC-TAIX11 AI، افزونه، روکش دار
• CC-PAIX01 HLAI CC-GAIX11 GI/IS ورودی آنالوگ، افزونه
• CC-PAIX01 HLAI CC-GAIX21 GI/IS ورودی آنالوگ، غیر افزونه
• CC-PAIX01 HLAI CC-TAIX01 AI، غیر افزونه، روکش دار
• CC-PAIX01 HLAI CC-TAIX11 AI، افزونه، روکش دار
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI، LLMUX سطح پایین، غیر افزونه، روکش دار
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; رابط IOP تک؛ TERM COMP، روکش دار
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; رابط IOP تک CJR محلی؛ TERM COMP، روکش دار
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; رابط IOP تک CJR محلی؛ TERM COMP، روکش دار
• CC-PAOH01 AO - خروجی آنالوگ HART CC-GAOX11 GI/IS، افزونه
• CC-PAOH01 AO - خروجی آنالوگ HART CC-GAOX21 GI/IS، غیر افزونه
• CC-PAOH01 AO - HART CC-TAOX01 AO، غیر افزونه، روکش دار
• CC-PAOH01 AO - HART CC-TAOX11 AO، افزونه، روکش دار
• CC-PAOX01 AO CC-GAOX11 GI/IS خروجی آنالوگ، افزونه
• CC-PAOX01 AO CC-GAOX21 GI/IS خروجی آنالوگ، غیر افزونه
• CC-PAOX01 AO CC-TAOX01 AO، غیر افزونه، روکش دار
• CC-PAOX01 AO CC-TAOX11 AO، افزونه، روکش دار
• CC-PDIH01 DI - HV CC-TDI110 120 VAC ورودی دیجیتال ولتاژ بالا، غیر افزونه
• CC-PDIH01 DI - HV CC-TDI120 120 VAC ورودی دیجیتال ولتاژ بالا، افزونه
• CC-PDIH01 DI - HV CC-TDI220 240 VAC ورودی دیجیتال ولتاژ بالا، غیر افزونه
• CC-PDIH01 DI - HV CC-TDI230 240 VAC ورودی دیجیتال ولتاژ بالا، افزونه

حرفه ای برای ارائه کارت DCS Honeywell، خدمات یکپارچگی، تضمین مطلق بخشی از کارت جدید اصلی Honeywell است، دامنه خدمات شامل S9000، plantscape، TDC2000 TDC3000 (ایستگاه عملیات ایالات متحده)، TPS (ایستگاه عملیات Gus)، PKS و سیستم کنترل توزیع شده Honeywell DCS

• اتصال سبک CLAMSHELL روی ماژول
• کاهش فضای کابینت
• ترمینال های سیم کشی میدانی از سمت چپ
• 16 کانال
• اتصالات عبوری
• برای سیگنال های آنالوگ
• 32 نقطه
• 4 ترمینال اضافی برای اتصالات برق/برگشت
• Honeywell C300 IOTAs

• مدل ورودی / خروجی CC PAIM01, CU PAIM01
• مدل های PMIO IOTA CC-TAIM01, CU-TAIM01
• مدل های PMIO FTA (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• نوع ورودی ترموکوپل و / یا RTD
• کانال های ورودی 64 کانال کاملاً ایزوله کانال به کانال، کانال به PM و کانال به منبع تغذیه مشترک در افزایش 16 کاناله.
• نرخ اسکن ورودی 1 ثانیه ثابت توسط IOM (حداکثر 64 کانال)
• پهنای باند کانال 0 تا 4.7 هرتز (-3 دسی بل)
• محدوده ورودی اسمی (فقط TC) -20 تا +100 میلی ولت
• حداکثر ورودی مداوم حالت عادی غیر آسیب رسان (هر نوع ترموکوپل پیکربندی شده) -10 تا +10 ولت (TC) -1 تا +2 ولت @ 100 میلی آمپر (RTD)
• خطای بهره (محدوده -20 تا +100 میلی ولت) 0.050٪ مقیاس کامل حداکثر
• پایداری دما TC، ورودی میلی ولت +/-20 ppm در هر درجه سانتیگراد حداکثر ورودی RTD +/-20 ppm در هر درجه سانتیگراد حداکثر
• انحراف طولانی مدت 500 ppm
• امپدانس ورودی 1 مگا اهم در dc (فقط TC)
• CMV با توجه به مشترک سیستم قدرت، dc تا 60 هرتز +/-250 VDC یا VAC RMS
• CMRR، 50 یا 60 هرتز (با حداکثر امپدانس منبع 1000 اهم) حداقل 120 دسی بل
• ولتاژ، کانال به کانال، dc تا 60 هرتز +/-250 VDC یا VAC RMS
• تداخل، dc تا 60 هرتز 80 دسی بل (120 دسی بل در 50 و 60 هرتز)
• NMRR در 50/ 60 هرتز حداقل 60 دسی بل
• ادغام فرکانس خط انتخاب ثابت 50 هرتز یا 60 هرتز
• جریان تحریک سنسور RTD 1 میلی آمپر
• محدوده جبران اتصال سرد -20 تا +60 درجه سانتیگراد (+/-0.5 درجه سانتیگراد معمولی)
• دقت خطی سازی TC (2) ± 0.05 Ω / درجه سانتیگراد
• تشخیص ترموکوپل باز هر تبدیل واجد شرایط، ≤ 1000 Ω = بدون سفر تضمینی ≥ 1500 Ω سفر تضمینی.
• حداکثر مقاومت سرب RTD 15 Ω
• محافظت در برابر نوسانات (ترمینال های سنسور) EN 61000-4-5 (برای مکان های صنعتی، 1 کیلو ولت خط به خط، 2 کیلو ولت خط به زمین)
• محافظت در برابر نوسانات (پیوند powerrial با گزینه آداپتور کابل) EN 61000-4-5 (برای مکان های صنعتی، 1 کیلو ولت خط به خط، 2 کیلو ولت خط به زمین)
• حداکثر فاصله کابل IOTA تا FTA با استفاده از آداپتور کابل 1000 فوت سیم 16 گیج، دو جفت پیچ خورده در هر FTA
