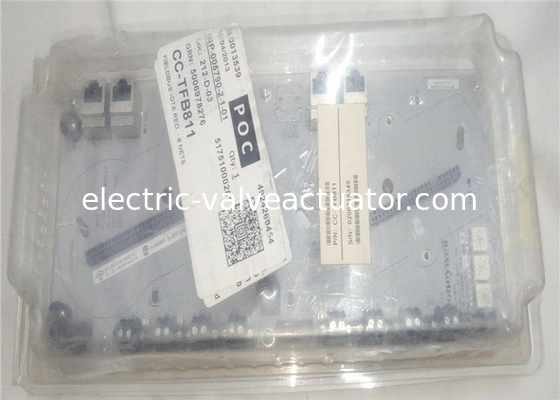

هیونیول CC-TFB811 رابط فیلدبس IOTA ترموپول بورد

• نام تجاری:Honeywell
• مدل:51306751-175
• محل تولید:ایالات متحده آمریکا

• برد مدار کنترل
• برد Honeywell
• برد ماژول خروجی آنالوگ

تقویت‌کننده‌های ابزار دقیق به دلیل امپدانس ورودی بالا، انتخاب مناسبی برای بافر کردن ماژول ورودی آنالوگ هستند. خطاهای DC از INA مستقیماً به دقت نهایی کمک می‌کنند، بنابراین یک تقویت‌کننده ابزار دقیق با ولتاژ آفست کم (VOS)، رانش VOS کم (VOS(DRIFT))، خطای بهره کم و غیرخطی بودن بهره، نسبت رد حالت مشترک بالا (CMRR) و نسبت رد منبع تغذیه بالا (PSRR) به حفظ سهم خطای تقویت‌کننده در کمترین حد ممکن کمک می‌کند.

INA826 انتخاب شد زیرا به طور معمول به 240uV VOS و 2.4 uV/°C VOS(DRIFT)، خطای بهره معمول +/-0.003٪ و غیرخطی بودن بهره معمول 1ppm دست می‌یابد. همچنین دارای CMRR معمول 95 دسی‌بل و PSRR معمول 124dB است. محدوده ولتاژ ورودی و خروجی وسیع نیز در این برنامه مورد نیاز است. INA826 دارای محدوده تغذیه وسیعی از 2.7 ولت تا 36 ولت و مرحله خروجی ریل به ریل است که آن را برای این طراحی مناسب می‌کند.

چهار سیگنال داده سریال مورد نیاز برای برقراری ارتباط دو طرفه با ADS1248، سیگنال‌های ارتباط سریال SCLK، DIN، SDO، CS و start، DRDY هستند. برای حفظ ایزولاسیون از کنترل‌کننده میزبان، این سیگنال‌ها باید از طریق یک ایزولاتور دیجیتال ایزوله شوند. ISO7641 برای ارتباط SPI با یک ایزولاتور دیجیتال 25 مگابیت بر ثانیه و ISO7221 برای سایر سیگنال‌ها انتخاب شده است.

ADS1248 یک ADC 24 بیتی، دلتا-سیگما (ΔΣ) است که یک راه‌حل کامل برای برنامه‌های تشخیص دما ارائه می‌دهد. این محصول از یک خانواده محصول از مبدل‌های داده با دقت بالا و یکپارچه، با یک تقویت‌کننده بهره قابل برنامه‌ریزی با نویز کم (PGA)، یک مدولاتور ΔΣ با دقت بالا، یک فیلتر دیجیتال، یک نوسان‌ساز داخلی و دو منبع جریان دقیق کنترل‌شده دیجیتالی (IDAC) است. این یک انتخاب محبوب در صنعت برای برنامه‌های اندازه‌گیری دمای دقیق است.
