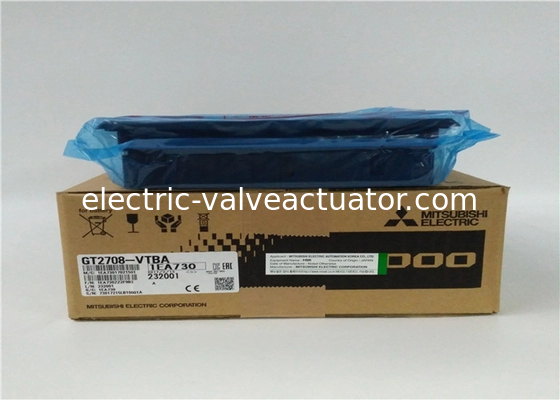

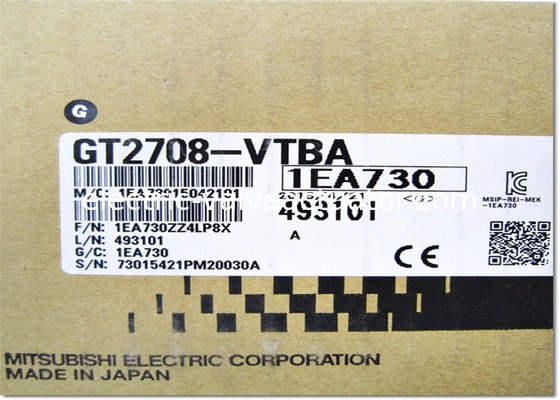

صفحه لمسی رابط کاربری انسان و ماشین میتسوبیشی GT2708-VTBA AC100~240V

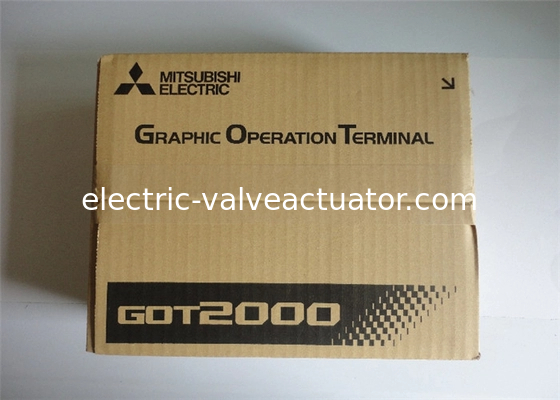

صفحه لمسی GT2708-STBA Mitsubishi رابط ماشین انسان GOT 2000

توضیحات دقیق محصول

جزئیات سریع

مشخصات

• تنهايي: 15W

• تنها ایستادن با روشنایی خاموش: 10W

• جریان ورودی: 60A یا کمتر (2ms، دمای محیط 25°C، حداکثر بار)

• زمان شکست لحظه ای مجاز: در عرض 20ms (100VAC یا بیشتر)

• مقاومت سر و صدا: ولتاژ سر و صدا 1500Vp-p، عرض سر و صدا 1μs توسط شبیه ساز سر و صدا با فرکانس سر و صدا 25 تا 60Hz

• مقاومت ولتاژ: 1500VAC برای 1 دقیقه بین ترمینال منبع برق و زمین

• مقاومت عایق بندی: 10MO یا بیشتر با یک تست کننده مقاومت عایق بندی (500VDC بین پایانی منبع برق و زمین)

• اندازه سیم قابل استفاده: 0.75 تا 2 [mm2]

• ترمینال کلیمپ: ترمینال کلیمپ برای پیچ M3 RAV1.25-3، V2-S33، V2-N3A، FV2-N3A

• تورم سفت کننده (بلاک پایانی): 0.5 تا 0.8 [N·m]

• شماره مدل: GT2708-STBA

• بخش نمایشگر (*1, *2) نوع: LCD رنگی TFT

• اندازه صفحه: 8.4"

• رزولوشن (نقاط): 800 x 600 SVGA

• اندازه صفحه نمایش (W x H) mm: 170.9 x 128.2

• تعداد کاراکترها: فونت استاندارد 16 نقطه ای:

• : 50 کاراکتر x 37 خط (2 بایت) فونت استاندارد 12 نقطه ای:

• : 66 کاراکتر x 50 خط (2 بایت)

• رنگ های نمایش: 65536 رنگ

• تنظیم شدت: تنظیم 32 سطح

• نور پس زمینه - نوع: LED (قابل تعویض نیست)

• نور پس زمینه - عمر: حدود 60000 ساعت یا بیشتر (زمان برای شدت نمایش به 50٪ در دمای محیط 25 ° C می رسد) (*4)

• پنل لمسی (*3) نوع: فیلم مقاوم آنالوگ

• صفحه لمسی (*3) اندازه کلید (نقطه ها): حداقل 2 × 2 نقطه (به هر کلید) (*7)

• صفحه لمسی (*3) فشار همزمان: حداکثر 2 امتیاز

• پنل لمسی (*3) عمر: 1 میلیون بار یا بیشتر (نیرو عملیاتی 0.98N یا کمتر)

• رنگ صفحه: سیاه

• ظرفیت حافظه کاربر: حافظه برای ذخیره سازی (ROM): 57MB، حافظه برای کار (RAM): 128MB

• عمر (شمار نوشته ها): 100000 بار

• دقت ساعت داخلی: ±90 ثانیه/ماه (درجه حرارت محیط 25°C)

• نوع باتری: باتری لیتیوم GT11-50BAT

• عمر باتری: حدود 5 سال (در دمای محیط 25 درجه سانتیگراد)

• رابط داخلی RS-232: سرعت انتقال: 115200/57600/38400/19200/9600/4800bps شکل کانکتور: D-sub 9-pin (مرد)

• رابط داخلی RS-422/485: 1ch سرعت انتقال: 115200/57600/38400/19200/9600/4800bps شکل کانکتور: D-sub 9-pin (زن)

• رابط داخلی اترنت: روش انتقال داده 1ch: 10BASE-T/100BASE-TX شکل کانکتور: RJ-45 (ژاک ماژولار)

• رابط داخلی USB (Host): 2ch (پشت جلو / پشت)

• : حداکثر سرعت انتقال: سرعت بالا 480Mbps شکل کانکتور: USB-A

• رابط داخلی USB (تجهیزات): 1ch (پشت)

• : حداکثر سرعت انتقال: سرعت بالا 480Mbps شکل کانکتور: USB Mini-B

• کارتهای SD با رابط داخلی: سازگار با 1ch SDHC (حداکثر 32GB)

• رابط داخلی رابط توسعه ای (*6): برای نصب واحد ارتباطی / واحد انتخابی

• افزونه کمکی رابط داخلی I / F: برای نصب واحد اختیاری

• رابط داخلی: برای نصب واحد ارتباطات

• خروجی بوزر: یک تن (تن، طول تن قابل تنظیم)

• LED قدرت: رنگ انتشار: 2 رنگ (آبی، نارنجی)

• ساخت و ساز محافظ: جلو: IP67F (*5,*8) در پنل کنترل: IP2X

• ابعاد بیرونی (W x H x D) mm: 241 x 194 x 52

• اندازه برش پنل (W x H) mm: 227 x 176

• وزن (کیلوگرم) بدون براکت های نصب: 1.5

• بسته نرم افزاری قابل استفاده: GT Works3 نسخه 1.100E یا بعد از آن

• وزن حمل و نقل: 3 کیلوگرم

مدل های با مشخصات بالا با کنترل چند لمسی / حرکتی

ترمینال های عملیاتی سری GT27 دارای صفحه نمایش LCD TFT با رنگ های 65K و اندازه صفحه نمایش 5.7 "، 8.4 "، 10.4 "، 12.1 " و 15 " با وضوح VGA / SVGA / XGA و حداکثر 128MB حافظه داخلی هستند.تمام ترمینال ها با اترنت عرضه میشن، USB، RS232 و RS422/485 رابط و اسلات کارت SD. علاوه بر این GT27 می تواند با رابط های اختیاری مانند CC-Link IE، CC-Link IE Field، CC-Link،MELSECNET/H و اتصال مستقیم به PLC بس.

مدل های ویژه GT27 با اندازه های 10.4 "و 12.1" با یک قاب سفید و بدون رابط USB جلو در دسترس هستند، که برای کاربردهای مواد غذایی و نوشیدنی ایده آل است.

GT27 چندین عملکرد تشخیصی و عیب یابی از پیش تعریف شده مانند پشتیبان گیری / بازگرداندن ، مانیتور برنامه PLC ، مانیتور سرو / حرکت ، مانیتور حرکت SFC و مانیتور CNC را ارائه می دهد.
