کنترلرهای اترنت PLC IC693CMM321، ماژول اترنت ورودی/خروجی سری 90-30 با 4 کانال

کنترل کننده منطق قابل برنامه ریزی PLC IC693CMM321 ماژول رابط اترنت GE FANUC SERIES 90-30

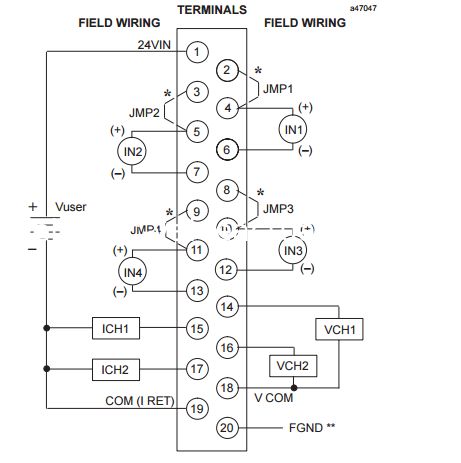

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputs. هر کانال می تواند به طور جداگانه برای محدوده جریان یا ولتاژ، به عنوان قابل اجرا، مورد نیاز برای برنامه خود را تنظیم شود. تمام پیکربندی ماژول از طریق نرم افزار انجام می شود،به جز یک پرنده که برای انتخاب حالت ورودی فعلی مورد نیاز است.. تمام محدوده ها را می توان با استفاده از تابع تنظیم کننده نرم افزار برنامه نویسی Logicmaster 90-30/20 / Micro یا برنامه نویس دستی سری 90-30 پیکربندی کرد.

توجه داشته باشید که در توصیف این ماژول، ماژول به سادگی به عنوان ماژول Analog Combo نامیده می شود.

هر ورودی آنالوگ قادر به ارائه پنج محدوده ورودی (دو ولتاژ و سه جریان) است که عبارتند از:

• 0 تا +10 ولت (یک قطبی) - محدوده پیش فرض برای هر دو کانال ورودی و خروجی.
• 10 تا +10 ولت (دوقطبی)
• 0 تا 20 mA 4 تا 20 mA
• 4 تا 20 mA افزایش یافته

محدوده ورودی پیش فرض حالت ولتاژ 0 تا +10 ولت (یک قطبی) با داده های کاربر است که به گونه ای مقیاس بندی شده است که 0 ولت با شمارش 0 و 10 ولت با شمارش 32767 مطابقت داشته باشد.

هر خروجی آنالوگ قادر به ارائه چهار محدوده خروجی (دو ولتاژ و دو جریان) است:

• 0 تا +10 ولت (یک قطبی) - محدوده پیش فرض برای هر دو کانال ورودی و خروجی.
• 10 تا +10 ولت (دوقطبی)
• از 0 تا 20 میلی آمپر
• ۴ تا ۲۰ میلی آمپر

جزئیات سریع

1. برند:ژنراتورهای عمومی
2. مدل:IC693CMM321
3. محل اصلی: ایالات متحده

توضیحات

خروجی ها را می توان به حالت Hold Last State تنظیم کرد یا اگر قدرت سیستم قطع شود به پایین ترین حد محدوده خود تنظیم مجدد شود.خروجی نیز می تواند برای کار در حالت رمپ در دستور از برنامه برنامه تنظیم شوددر حالت رمپ، کانال خروجی به یک مقدار جدید در طول یک دوره زمانی تغییر می کند، نه اینکه بلافاصله مقدار جدید را دریافت کند.محدودیت های هشدار بالا و پایین می تواند برای تمام کانال های ورودی تنظیم شود و یک خطای سیم باز (روش های خروجی فعلی) می تواند برای هر کانال خروجی به CPU گزارش شودماژول های ALG442 در قفسه های RX3i از ارتقاء نرم افزار در زمینه پشتیبانی می کنند.

مشخصات

تعداد کانال های ورودی:4 فرقی
محدوده ورودی:0 تا 20 mA / 4 تا 20 mA / 4 تا 20 mA تقویت شده
رزولوشن 0 تا +10V:2.5 mV (1 LSB = 2.5 mV)
رزولوشن -10 تا +10V:5 mV (1 LSB = 5 mV)
پاسخ فیلتر ورودی:۲۹ هرتز
مصرف برق از برق داخلی 5 ولت:95 mA
مصرف فعلی از تامین مصرف کننده خارجی:۱۲۹ mA
نوع دستگاه:ورودی / خروجی آنالوگ، جریان / ولتاژ
محدوده ولتاژ تغذیه خارجی:20 تا 30 VDC (معمولا 24 VDC)
ولتاژ ریپل:10 درصد
مصرف برق:95 mA از +5 VDC داخلی، 150 mA از +24 VDC خارجی
نرخ آپدیت: نرخ آپدیت:3 ms
عایق بندی، میدان به پس زمینه و زمین فریم:250 VAC به طور مداوم؛ 1500 VAC برای 1 دقیقه
خروجی های آنالوگ:دو، مجرد؟ تموم شد
محدوده خروجی:0 تا 20 mA، 4 تا 20 mA
ظرفیت بار خروجی:2000 pF (حداکثر)
مقاومت بار خروجی:1 ساعت (حداکثر)
