GE جنرال الکتریک IC693NIU004 فنک 90-30 سری واحد رابط شبکه اترنت

GE General Electric IC693NIU004 Fanuc 90-30 سری واحد رابط شبکه ایثانت

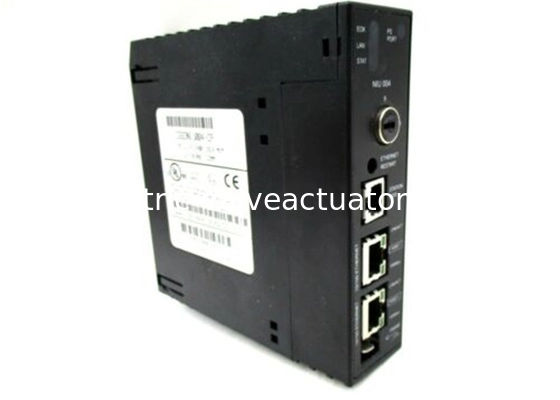

درIC693NIU004یک فانوک جنرال استواحد رابط شبکه ایترنت سری 90-30این دستگاه به عنوان یک ایستگاه داده جهانی اترنت (EGD) کار می کند و داده های ورودی و خروجی، وضعیت و داده های کنترل را از طریق شبکه مبادله می کند. این واحد با 8 LED، دکمه فشار ایثرنت راه اندازی مجدد،3 کانکتور پورتبرچسب آدرس مک می تواند در خارج از ماژول واقع شود.IC693NIU004 ENUIهمراه با8 لامپ LEDدرپورت EOK، LAN، STAT و PS وضعیت ماژول را نشان می دهد.درچهار LED دیگر به دو پورت RJ-45 متصل هستندLED منبع برق به پورت های اترنت مربوط نمی شود بلکه فقط نشان دهنده حضور ترافیک از طریق پورت های سریال منبع تغذیه ماژول است.LED های EOK، LAN و STAT می توانند روشن / خاموش باشند یا آهسته یا سریع براق شوند.این ها وضعیت رابط های Ethernet، ترافیک در پورت های Ethernet (LAN LED) و وقوع یک رویداد استثنایی را نشان می دهند.هر پورت RJ-45 با 2 ال ای دی به همان اندازه که شما در یک PC پیدا خواهید کردیکی با برچسب LINK/ACT هنگامی که لینک به طور فیزیکی وجود دارد روشن می شود و هنگامی که ترافیک در آن پورت شناسایی می شود، چشمک می زند.نشانگر دیگری که برچسب 100Mbps را روشن می کند نشان می دهد که اتصال 100Mbps است

جزئیات سریع

سایر محصولات برتر

دکمه فشار راه اندازی مجدد اترنت دارای دو عملکرد است: انجام آزمایش LED و راه اندازی مجدد. فشار دادن دکمه فشار راه اندازی مجدد اترنت باعث اختلال در ارتباطات اترنت می شود.این شامل هرگونه ارتباط با دستگاه های دیگر متصل به سوئیچ جاسازی شده است.. هنگامی که دکمه ایثرنت restart فشار داده می شود ، 7 LED به طور همزمان روشن می شوند. باید اطمینان حاصل شود که LED ها خاموش و روشن می شوند. سپس رابط یک راه اندازی مجدد انجام می دهد.تشخيص قدرت اجرا و نرم افزار رابط است به حالت عملیاتی راه اندازی مجدد.

پورت RS-232، 6 پین، RJ-11 برای اتصال یک ترمینال یا شبیه ساز ترمینال برای دسترسی به نرم افزار مدیر ایستگاه در رابط اترنت است.ویژگی مدیر ایستگاه برای آزمایش و عیب یابی ارتباطات اترنت استفاده می شود. با این حال، استفاده از آن اختیاری است. یک کابل IC693CBL316A برای اتصال ترمینال استفاده می شود.شبیه ساز یا بارگذاری نرم افزار به اترنت.کاربر می تواند 2 پورت اترنت RJ-45 را در NIU پیدا کند.هر پورت به طور خودکار سرعت داده (10Mbps یا 100Mbps) ، نیمه یا دوگانه کامل و ترتیب کابل کشی را حس می کند: یا مستقیم یا متقاطع.کابل هایی که برای اتصال به ENUI استفاده می شوند می توانند محافظ یا غیر محافظ باشند، مستقیم یا متقاطع.لازم به ذکر است که دو پورت اترنت نباید به یک دستگاه متصل شوند زیرا این امر منجر به تکراری شدن بسته ها می شود.قبل از استفاده از NIU Ethernet در شبکه، باید با استفاده ازنرم افزار توسعه دهنده منطق CIMPLICITY Machine Edition.این برای استفاده از:

• اختصاص یک آدرس IP به ENUI
• تعریف ماسک زیر شبکه، دروازه پیش فرض و آدرس نام سرور
• تنظیم پیام های تبادل داده های جهانی اترنات بین ENIU و کنترل کننده ها

نصب NIU اترنت در Baseplate CPU

• اطمینان حاصل کنید که قدرت صفحه پایه خاموش شده است.
• ماژول را با سوراخ 1 و کانکتور هماهنگ کنید. ماژول را به سمت بالا خم کنید تا قلاب عقب ماژول به سوراخ روی صفحه پایه متصل شود.
• ماژول را به سمت پایین تکان دهید تا اتصال دهنده ها به هم وصل شوند و اهرم قفل در پایین ماژول به جای خود قرار گیرد و شکاف پایه را درگیر کند.
• بررسی کنید که ماژول به درستی نصب شده است.
• اتصال یک یا هر دو پورت اترنت بر روی رابط اترنت به شبکه.
