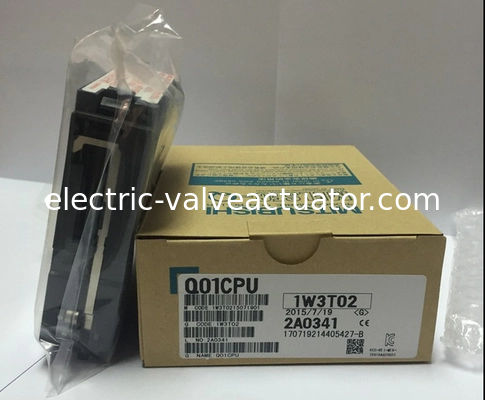

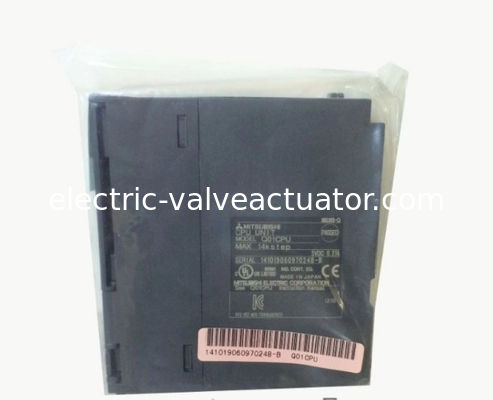

کنترل‌کننده منطقی برنامه‌پذیر میتسوبیشی Q01CPU MELSEC-Q PLC، ظرفیت برنامه 56 کیلوبایت

Name: کنترلکننده منطقی برنامهپذیر میتسوبیشی Q01CPU MELSEC-Q PLC، ظرفیت برنامه 56 کیلوبایت
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: Mitsubishi
Price: 210.00 USD
Availability: InStock

نام تجاری:	Mitsubishi
شماره مدل:	Mitsubishi
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
توانایی عرضه:	In Stock

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

Japan

گواهی:

Packaging Details:

New Original Box

Supply Ability:

In Stock

برجسته کردن:

56 کیلوبایت PLC میتسوبیشی,PLC Q01CPU میتسوبیشی,Q01CPU PLC میتسوبیشی

PLC Q01CPU MITSUBISHI

Q01CPU MITSUBISHI PLC

توضیحات محصول

توضیحات دقیق محصول

دسته بندی:	کنترل کننده منطقی قابل برنامه ریزی	مدل:	Q01CPU
برند:	Mitsubishi	کشور سازنده:	ژاپن
نوع:	ماژول از راه دور	سری:	MELSEC-Q
ظرفیت برنامه:	56 کیلوبایت	ولتاژ:	5 ولت DC
ویژگی برجسته:	کنترلرهای اترنت PLC , اتوماسیون صنعتی با استفاده از PLC

کنترل کننده منطقی قابل برنامه ریزی MITSUBISHI Q01CPU MELSEC-Q PLC با ظرفیت برنامه 56 کیلوبایت

مشخصات فنی

ویژگی	مقدار
برای استفاده با	سری MELSEC Q
تعداد ورودی/خروجی	2048
سری سازنده	MELSEC Q
نوع ورودی	آنالوگ، دیجیتال
رده ولتاژ	5 ولت DC
نوع خروجی	آنالوگ، دیجیتال
نوع پورت ارتباطی	RS232C
ظرفیت برنامه	56 کیلوبایت
رابط برنامه نویسی	کامپیوتر، صفحه نمایش عملیاتی
حداقل دمای عملیاتی	0°C
پشتیبان باتری	بله
نوع نصب	ریل DIN
حافظه	94 کیلوبایت
عمق	98 میلی متر
ابعاد	89.3 x 27.4 x 98 میلی متر
حداکثر دمای عملیاتی	+55°C
طول	89.3 میلی متر
حداکثر ورودی/خروجی	8192
تعداد پورت های ارتباطی	1
عرض	27.4 میلی متر

ویژگی های سیستم MELSEC Q

ماژول های CPU

سیستم MELSEC Q طیف گسترده ای از ماژول های CPU را ارائه می دهد:

● مدل پایه QCPU

– Q00JCPU

– Q00CPU

–Q01CPU

● مدل با کارایی بالا QCPU

– Q02CPU

– Q02HCPU

– Q06HCPU

– Q12HCPU

–Q25HCPU

● مدل جهانی QCPU

– Q00UJCPU

– Q00UCPU

– Q01UCPU

– Q02UCPU

– Q03UDCPU

– Q03UDECPU

– Q04UDHCPU

– Q04UDEHCPU

– Q06UDHCPU

– Q06UDEHCPU

– Q10UDHCPU

– Q10UDEHCPU

– Q13UDHCPU

– Q13UDEHCPU

– Q20UDHCPU

– Q20UDEHCPU

– Q26UDHCPU

– Q26UDEHCPU

● CPU فرآیند

– Q02PHCPU

– Q06PHCPU

– Q12PHCPU

– Q25PHCPU

● CPU افزونه

– Q12PRHCPU

– Q25PRHCPU

واحدهای پایه

Q00JCPU و Q00UJCPU شامل منبع تغذیه، CPU و واحد پایه اصلی با پنج اسلات هستند.

همه CPU های دیگر باید روی یک واحد پایه اصلی نصب شوند. علاوه بر این، یک یا دو منبع تغذیه

می تواند نصب شود و حداکثر دوازده ماژول.

واحدهای پایه توسعه را می توان از طریق کابل باس به واحد پایه اصلی متصل کرد. واحدهای پایه توسعه با یا بدون اسلات برای منبع تغذیه جداگانه و با اسلات برای حداکثر دوازده ماژول در دسترس هستند.

Q00JCPU و Q00UJCPU می توانند حداکثر 16 ماژول را در یک واحد پایه اصلی و دو

واحدهای پایه توسعه آدرس دهی کنند.

ماژول های CPU Q00CPU، Q01CPU، Q00UCPU، Q01UCPU و Q02UCPU با حداکثر چهار واحد پایه توسعه و در مجموع 24 ماژول (36 ماژول با Q02UCPU) قابل توسعه هستند.

به استثنای Q12PRHCPU و Q25PRHCPU، همه انواع CPU دیگر را می توان با هفت واحد پایه توسعه با حداکثر 64 اسلات در کل گسترش داد. حداکثر فاصله بین واحد پایه اصلی و آخرین واحد پایه توسعه 13.2 متر است، به طوری که واحدهای پایه را می توان در داخل کابینت با کمی فاصله از یکدیگر نصب کرد.

اتصال واحدهای پایه توسعه به یک سیستم PLC افزونه

امکان اتصال یک واحد پایه توسعه به یک واحد پایه اصلی با CPU افزونه تا شماره سریال 09012... وجود ندارد. توسعه را می توان توسط ایستگاه I/O از راه دور از طریق شبکه MELSECNET/H انجام داد.

امکان اتصال یک واحد پایه اصلی با یک Q12PRHCPU یا Q25PRHCPU افزونه از شماره سریال 09012... تا حداکثر هفت واحد پایه توسعه با مجموع 63 ماژول وجود دارد.

اولین واحد پایه توسعه باید از نوع Q65WRB باشد، واحد دوم تا هفتم می تواند از نوع Q68RB باشد.

حداکثر 8192 ورودی و خروجی

انواع CPU Q02(H) تا Q25H، CPU های مدل جهانی از Q03UD(E)CPU به بعد، همه CPU های فرآیند و CPU های افزونه می توانند حداکثر 4096 ورودی/خروجی را مستقیماً در واحد پایه آدرس دهی کنند. این CPU ها همراه با I/O های از راه دور می توانند حداکثر 8192 نقطه I/O را آدرس دهی کنند.

یک Q02UCPU می تواند حداکثر 2048 ورودی/خروجی را مستقیماً و حداکثر 8192 ورودی/خروجی را در کل آدرس دهی کند.

Q00JCPU و Q00UJCPU 256 نقطه I/O را مستقیماً آدرس دهی می کنند. Q00CPU، Q00UCPU، Q01CPU یا Q01UCPU 1024 نقطه I/O را آدرس دهی می کنند. با این انواع CPU، این تعداد به 2048 نقطه و به 8192 نقطه با CPU های PLC مدل جهانی توسط I/O های از راه دور افزایش می یابد.

پردازش برنامه با سرعت بالا

انواع CPU با یک "H" اضافی (مانند Q12HCPU، Q25HCPU یا Q12PHCPU) پردازش سریع تری از برنامه را انجام می دهند. زمان عملیات برای دستورالعمل LD (بارگذاری) توسط Q02CPU 79 نانوثانیه است. همین دستورالعمل توسط CPU نوع H در 34 نانوثانیه انجام می شود.

یک CPU PLC مدل جهانی سرعت پردازش را نیز افزایش می دهد. زمان عملیات دستورالعمل LD فوق الذکر تنها 20 نانوثانیه با Q03UDCPU و تنها 9.5 نانوثانیه با ماژول های CPU از Q04UDCPU به بعد طول می کشد.

با سیستم MELSEC جدید

واحدهای پایه Q با حافظه و پردازنده یکپارچه، انتقال داده به ماژول های I/O، ماژول های عملکرد هوشمند و ماژول های شبکه در مقایسه با واحدهای پایه قبلی بسیار سریعتر است. دسترسی Q02HCPU به یک ماژول عملکرد هوشمند با 20 میکروثانیه در هر کلمه 7 برابر سریعتر از Q2ASHCPU است. چرخه تازه سازی شبکه MELSECNET/10 حدود 4.3 برابر سریعتر از Q02HCPU است و تنها 4.6 میلی ثانیه برای 8 هزار کلمه نیاز دارد.
