Rosemount TM 2088 گج و انتقال دهنده فشار مطلق 316L SST آلیاژ C-276 NSF NACE® محل خطرناک

RosemountTM 2088 Gage and Absolute Pressure Transmitter 316L SST، آلیاژ C-276 NSF، NACE®، محل خطرناک

مدل 2088 قدرت کم

روش های فعلی برای نصب، پیکربندی و نگهداری فرستنده کم مصرف هوشمند مدل 2088 با فرستنده هوشمند مدل 2088 با خروجی 4-20 mA یکسان است.به راهنمای 00809-0100-4690 مراجعه کنید..

نمودار سیم کشی فعلی و دنباله های کلید سریع مدل 275 HART برای گزینه مدل 2088 Low Power در زیر نشان داده شده است.

فرستنده رو نصب کن

در زیر وزن تقریبی هر فرستنده وجود دارد:

۰ روزمونت ۲۰۸۸ ۲٫۴۴ پوند (۱.۱۱ کیلوگرم)

✅ روزمونت 2090F 2.74 پوند (1.24 کیلوگرم)

روزمونت 2090P 2.96 پوند (1.34 کيلوگرم)

در بسیاری از موارد اندازه فشرده و وزن کم آن امکان نصب مستقیم به دستگاه مربوطه را بدون استفاده از یک براکت نصب اضافی فراهم می کند.به طور مستقیم به دیوار نصب می شود، پانل، یا لوله دو اینچ با استفاده از براکت نصب اختیاری

اجازه استفاده از محفظه الکترونیک

فرستنده را به طوری نصب کنید که طرف ترمینال قابل دسترسی باشد. برای برداشتن پوشش، فاصله 0.75 اینچ (19 میلی متر) مورد نیاز است. از یک پلاگین لوله در حفره لوله استفاده نکنید.سه اینچ از فضا مورد نیاز برای برداشتن پوشش اگر یک متر نصب شده است.

مهر محیط زیست برای مسکن

نوار مهر و موم رشته (PTFE) یا چسب بر روی رشته های نر لوله مورد نیاز است تا مهر و موم لوله ضد آب / گرد و غبار را فراهم کند و الزامات NEMA® Type 4X، IP66 و IP68 را برآورده کند.در صورت نیاز به رتبه بندی های دیگر حفاظت از نفوذ، با کارخانه مشورت کنید.

برای رشته های M20، پلاگین های لوله را تا اتصال کامل رشته یا تا زمانی که مقاومت مکانیکی برآورده شود نصب کنید.

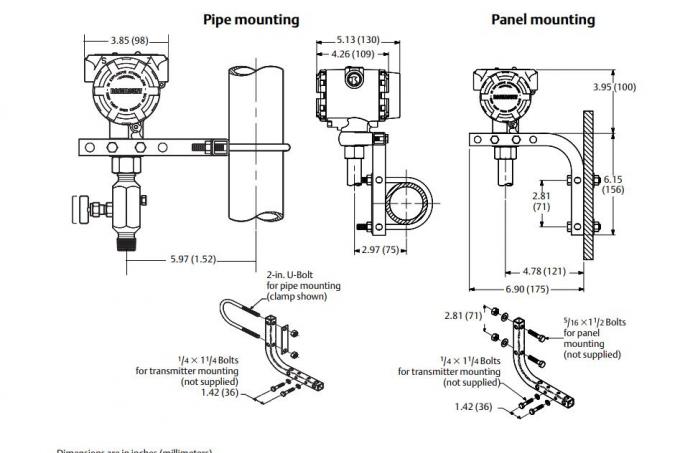

براکت های نصب

فرستنده های Rosemount 2088, 2090F, یا 2090P می توانند از طریق یک براکت نصب اختیاری (کد گزینه B4) بر روی پانل یا لوله نصب شوند.برای اطلاعات ابعاد و پیکربندی نصب، به شکل 3-1 در صفحه 32 مراجعه کنید..

تنظیم امنیت فرستنده

چهار روش امنيتي با فرستنده هاي Rosemount 2088, 2090F و 2090P وجود داره

️ سوئیچ امنیتی

قفل HART®

دکمه ها قفل شده اند

رمز عبور LOI
