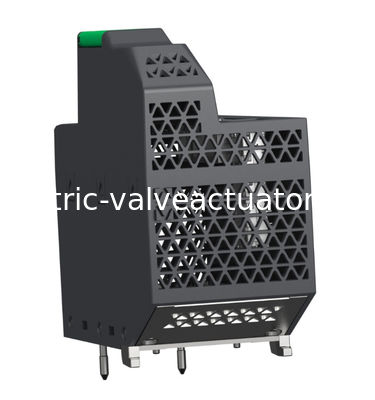

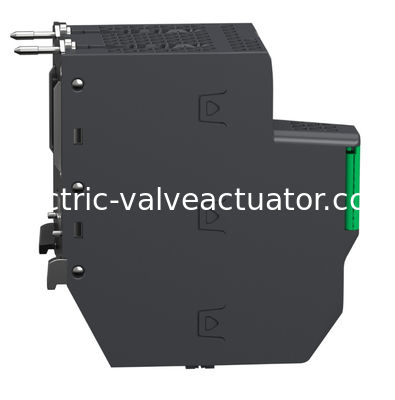

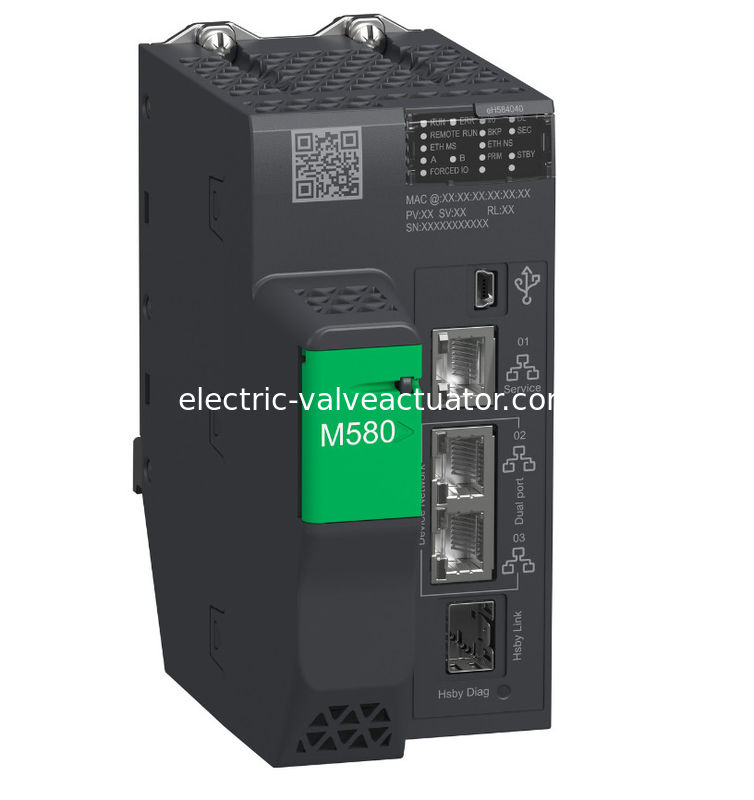

وارد شده با بسته بندی اصلی شنیدر BMEH584040 ماژول پردازنده اضافی

اصلی

دامنه محصول

موديكون M580

نوع محصول یا جزء

ماژول پردازنده اضافی

مکمل

تعداد قفسه ها

1

I/O مخصوص به برنامه

HART
رمزگذاری SSI
پيوند سريالي
کنترل حرکت
برچسب زمان دقیق
شمارنده

چک ها

کنترل فرآیند

کانال های کنترل

حلقه های قابل برنامه ریزی

نوع اتصال یکپارچه

1 پورت سرویس TCP/IP اترنت
2 شبکه دستگاه TCP/IP اترنت
USB نوع B
1 پورت Ethernet HSBY

تعداد ایستگاه I/O از راه دور

16 - 2 X80 و قطرات کوانتومی

تعداد تجهیزات توزیع شده

64

ظرفیت پردازنده ماژول ارتباطات

8 ماژول AS-Interface
16 ماژول ارتباطات اترنت

خدمات ارتباطات

اسکنر RIO
اسکنر DIO

توصیف حافظه

فلش قابل گسترش، ذخیره سازی داده 4 گیگابایت
حافظه ی RAM یکپارچه، حافظه ی سیستم 10 کیلو بایت
رم یکپارچه، برنامه 16 MB
حافظه حافظه یکپارچه، 2048 کیلو بایت داده

ساختار برنامه

1 کار اصلی چرخه ای/ دوره ای
1 کار سریع دوره ای

امنیت سایبری

گواهینامه ی Achilles
پیشگیری از DoS
IPSec
ثبت SNMP
پشتیبانی از پروتکل Syslog
امنیت لایه حمل و نقل
ردیاب حسابرسی
فایروال جاسازی شده
امضای نرم افزار ثابت
حفاظت از رمز عبور
سفت شدن بندر
ارتباطات امن (HTTPS)
دفترچه ی امنیتی

تعداد دستورالعمل ها در دقیقه

30 Kinst/ms 65٪ Boolean + 35٪ ریاضی ثابت
40 Kinst/ms 100٪ بولین

مصرف جاری

360 mA 24 V DC

قابلیت اطمینان MTBF

۶۵۰۰۰۰ ساعت

علامت گذاری

CE

محیط زیست

مقاومت لرزش

3 جنيه

مقاومت در برابر ضربه

30 گیلان

دمای هوای محیط برای کار

32 تا 140 درجه فارنهایت (0 تا 60 درجه سانتیگراد)

دمای هوای محیط برای ذخیره سازی

-40 تا 185 درجه فارنهایت (-40 تا 85 درجه سانتیگراد)

ارتفاع عملیاتی

0....6561.68 فوت (0...2000 متر)
2000...5000 متر با فاکتور کاهش

رطوبت نسبی

5...95٪ 131 °F (55 °C) بدون تهویه

درجه حفاظت از مالکیت خصوصی

IP20

دستورالعمل ها

2014/35/EU - دستورالعمل ولتاژ پایین
2014/30/EU - سازگاری الکترومغناطیسی

عرضه

منبع برق داخلی از طریق قفسه

حالت LED

1 پردازنده LED (سبز) در حال اجرا (RUN)
1 مشکل پردازنده یا سیستم LED (قرمز) (ERR)
1 خطای ماژول I/O LED (قرمز)
1 LED (سبز) دانلود در حال انجام (DL)
1 کارت حافظه LED (قرمز) یا خطا فلش CPU (BACKUP)
1 LED (سبز/قرمز) ETH MS (وضعیت پیکربندی پورت اترنت)
1 LED (سبز/قرمز) Eth NS (وضعیت شبکه ایثرنت)
1 LED (سبز) پردازنده همکار در حال اجرا (REMOTE RUN)
1 شناسه پردازنده LED (سبز) به A (A) تنظیم شده است
1 شناسه پردازنده LED (سبز) به B (B) تنظیم شده است
1 پردازنده LED (سبز) که به عنوان اصلی (PRIM) عمل می کند
1 پردازنده LED (سبز) در حالت آماده (STBY)
1 LED (سبز) مقادیر I/O توسط کاربر نادیده گرفته شده (FORCED IO)
1 LED (سبز) وضعیت اتصال آماده گرم (Hsby Diag)

وزن خالص

1.872 پوند ((آمریکا) (0.849 کیلوگرم)
