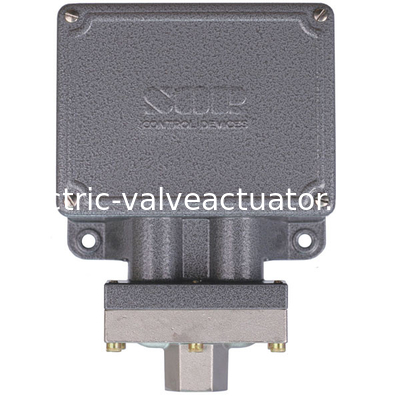

SOR 2RN-KK3-S1-C1A STATIC-O-RING 1/4IN 100-1600PSI فشار سوئیچ
SOR®سوئیچ فشار دستگاه های فشار سنج SOR یک دستگاه تعادل نیروی است که با پیستون کار می کند.عنصر سنجش با یک دیافراگم انعطاف پذیر و یک حلقه ای استاتیک مهر و موم شده است. انتخاب گسترده ای از مواد قطعات مرطوب شده برای سازگاری و محاصره رسانه در دسترس هستند. یک دیافراگم فلزی ممکن است برای برخی از برنامه های کاربردی به پورت فشار جوش داده شود.در نتیجه حلقه O حذف می شود..
اطلاعات درخواست
کلید فشار SOR در این کاتالوگ هستند مناسب برای انواع کاربردهای فرعی مدل های اساسی با قطعات مرطوب استاندارد عبارتند از:
به طور معمول برای هوا، روغن، آب و فرآیندهای غیر خوردنی مناسب است. راهنما در صفحات 4 و 5معمولاً می توان با انتخاب اجزای اختیاری مانند سوئیچینگ عناصر، سیستم های دیافراگم و فشار در صفحه 3 ببینید چگونه سفارش دهید. برنامه های کاربردی ممکن است نیاز به ویژه های سفارشی داشته باشد. با نماینده SOR در منطقه خود مشورت کنید یا کارخانه.
ضد آب و هوا
شماره مدل
|
محدوده قابل تنظیم
(افزايش فشار) پسی
|
6NN - K2 - N4 - F1A | 7 تا 30
|
6NN - K3- N4 - F1A | 12 تا 100
|
6NN - K5- N4 - F1A | 20 تا 180
|
6NN - K45- N4 - F1A | 25 تا 275
|
5NN - K3- N4 - F1A | 25 تا 240
|
5NN - K5- N4 - F1A | 35 تا 375
|
5NN - K45- N4 - F1A | 45 تا 550
|
9NN - K4- N4 - F1A | 100 تا 500
|
9NN - K5- N4 - F1A | 200 تا 1000
|
9NN - K45- N4 - F1A | 200 تا 1750
|
1NN - K45- N4 - F1A | 500 تا 4000 |
ساخت استاندارد

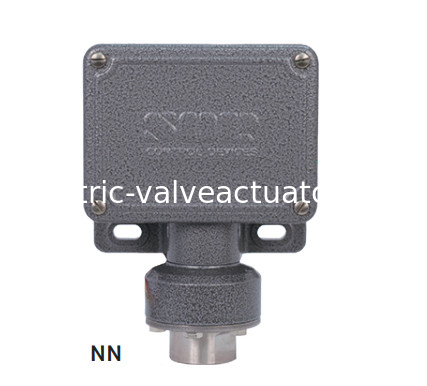

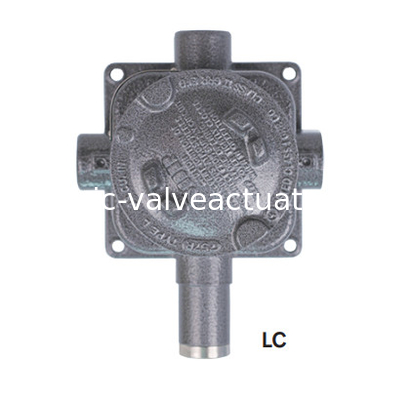

• محفظه: NN - آلومینیوم؛ L - آهن
• عنصر سوئیچینگ: SPDT؛ K - 15 آمپر @ 250 VAC
• دیافراگم و حلقه O: N4 - اولیه (رطوبت)
دیافراگم، TCP؛ حلقۀ O (رطوبت یافته) Buna-N
• پورت فشار: 1/4 NPT ((F) ؛ B1A - آلومینیوم؛
F1A - فولاد کربن
