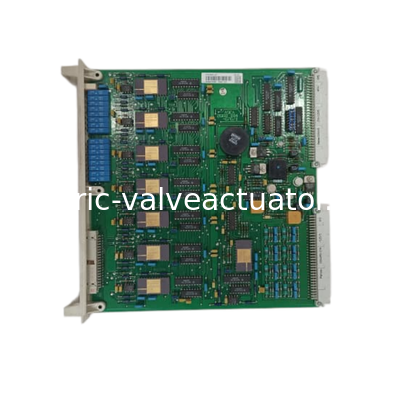

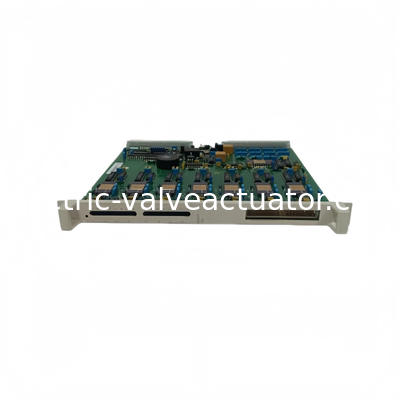

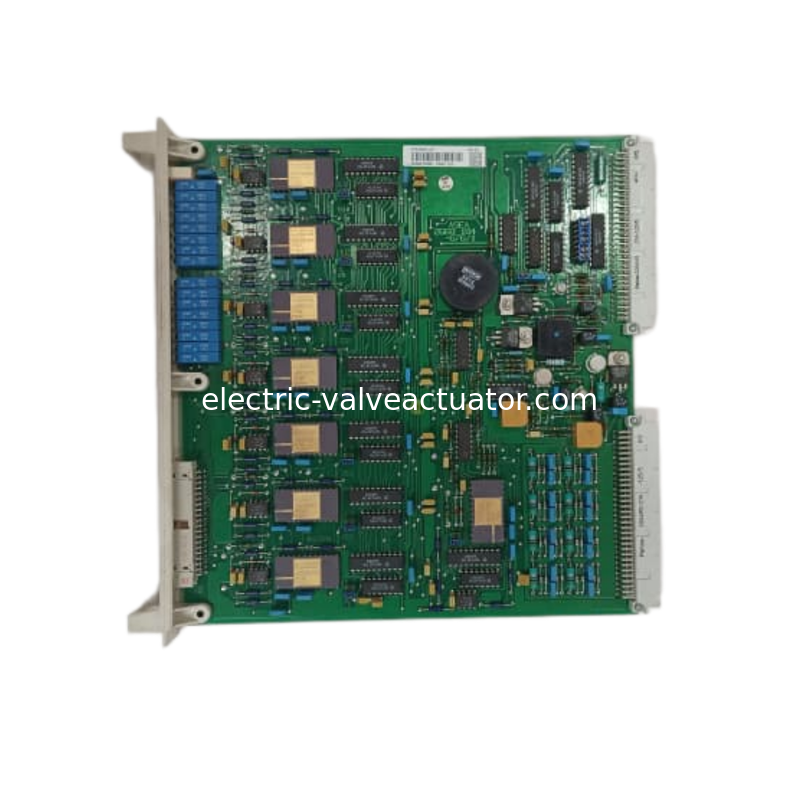

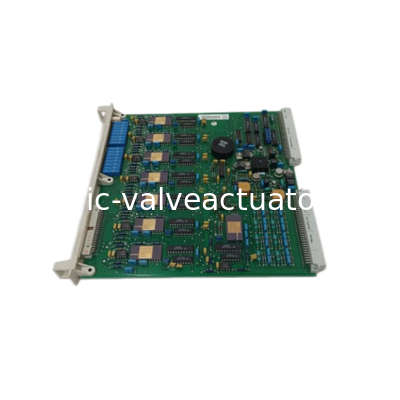

برد توسعه آنالوگ ورودی/خروجی ABB DASD001/3ASC25H241 برای اینورتر فرکانس ACS800

برد توسعه آنالوگ ورودی/خروجی ABB DASD001 (شماره قطعه 3ASC25H241) یک گزینه کلیدی برای درایوهای AC صنعتی سری ACS800 با کارایی بالای ABB است. این ماژول قابلیت‌های رابط درایو را با سیگنال‌های آنالوگ خارجی به طور قابل توجهی افزایش می‌دهد و ورودی‌های آنالوگ اضافی برای مراجع سرعت و خروجی‌های آنالوگ برای نظارت بر فرآیند را فراهم می‌کند.

برد توسعه DASD001 کانال‌های ورودی و خروجی آنالوگ اضافی را به درایوهای ACS800 اضافه می‌کند و امکان ادغام انعطاف‌پذیر در سیستم‌های کنترل اتوماسیون پیچیده را فراهم می‌سازد. این امکان را به درایوها می‌دهد تا سیگنال‌های آنالوگ اضافی را از PLCهای خارجی، DCSها یا ابزارهای فرآیندی (مانند فرستنده‌های فشار یا دما) دریافت کنند تا به عنوان منابع کنترل یا پارامترهای فرآیند عمل کنند. همزمان، داده‌های عملیاتی داخلی (شامل جریان موتور، سرعت واقعی یا توان خروجی) را در قالب آنالوگ به سیستم‌های نظارت سرپرستی یا ضبط‌کننده‌ها خروجی می‌دهد.

برای کاربردهایی که نیاز به کنترل فرآیند پیشرفته دارند - مانند تنظیم PID یا پیکربندی استاد-پیرو - نصب برد DASD001 برای دستیابی به ادغام چند منظوره ضروری است.

• انعطاف‌پذیری ادغام سیستم بهبود یافته: قابلیت‌های I/O را گسترش می‌دهد تا درایوهای ACS800 را از کنترل‌کننده‌های ساده سرعت موتور به گره‌های کنترل میدانی با امکانات فراوان تبدیل کند و اتکا به PLCهای مرکزی را کاهش دهد.
• سیم‌کشی ساده و کاهش هزینه: توابع اضافی AI/AO را مستقیماً در درایوها ادغام می‌کند و نیاز به ایزولاتورهای سیگنال خارجی و فرستنده‌ها را از بین می‌برد.
• دقت و قابلیت اطمینان بالا: به طور یکپارچه با سخت‌افزار و فریم‌ور درایو ACS800 ادغام می‌شود و دقت تبدیل سیگنال، پایداری و قابلیت اطمینان عملیاتی طولانی مدت را تضمین می‌کند.
• پیکربندی قدرتمند مبتنی بر پارامتر: عملکرد کامل از طریق پیکربندی پارامتر با تعریف انعطاف‌پذیر انواع سیگنال، محدوده‌ها و متغیرهای منبع خروجی تحقق می‌یابد.
• پشتیبانی از برنامه‌های پیشرفته: ورودی‌های آنالوگ اضافی می‌توانند به عنوان سیگنال‌های بازخورد فرآیند برای کنترل‌کننده PID داخلی عمل کنند و سیستم‌های کنترل حلقه بسته کامل را فعال کنند.

ABB DASD001/3ASC25H241 به طور گسترده در سناریوهایی که نیاز به مشارکت درایو در کنترل فرآیند یا مدیریت تعامل چند سیگنالی دارند، استفاده می‌شود:

در سیستم‌های تهویه مطبوع مرکزی، درایوها پمپ‌های آب سرد را با استفاده از AI گسترش یافته برای دریافت سیگنال‌های فشار لوله و PID داخلی برای تنظیم سرعت پمپ برای فشار ثابت، در حالی که سیگنال‌های جریان موتور را از طریق AO به سیستم‌های اتوماسیون ساختمان (BAS) منتقل می‌کنند، کنترل می‌کنند.

ایستگاه‌های پمپاژ آب با فشار ثابت از AI برای دریافت داده‌های فشار شبکه لوله استفاده می‌کنند در حالی که AO سیگنال‌های فرکانس را به سیستم‌های SCADA ارسال می‌کند. در کنترل فن هوادهی تصفیه‌خانه فاضلاب، AI سیگنال‌ها را از سنسورهای اکسیژن محلول (DO) برای تنظیم جریان هوا دریافت می‌کند.

در کاربردهای سیم‌پیچ/باز کردن سیم‌پیچ، AI سیگنال‌ها را از سنسورهای کشش برای کنترل کشش ثابت دریافت می‌کند. در اکسترودرها یا خطوط نقاله، برای دنبال کردن سرعت یا اتصال متناسب استفاده می‌شود.

به عنوان بخشی از خطوط تولید، نقاط تنظیم سرعت آنالوگ را از PLCهای اصلی دریافت می‌کند و سرعت چرخش واقعی یا جریان بار را به عنوان بازخورد خروجی می‌دهد.

برد توسعه آنالوگ ورودی/خروجی ABB DASD001/3ASC25H241 یک لوازم جانبی کمکی حرفه‌ای است که به طور خاص برای مبدل‌های فرکانس سری ACS800 طراحی شده است و عملکرد کنترل صنعتی تجهیزات درایو اصلی را ارتقا و گسترش می‌دهد. به عنوان یک جزء توسعه کلیدی، به طور کامل با ساختار و منطق عملیاتی اینورتر ACS800 مطابقت دارد و محدودیت‌های رابط‌های سیگنال آنالوگ بومی را برطرف کرده و نیازهای متنوع انتقال سیگنال و کنترل سیستم‌های اتوماسیون صنعتی پیچیده را برآورده می‌کند.

این برد توسعه بر گسترش پایدار و دقیق سیگنال آنالوگ ورودی و خروجی تمرکز دارد و امکان تعامل سیگنال یکپارچه بین مبدل‌های فرکانس و سنسورها، کنترل‌کننده‌ها و دستگاه‌های اجرایی مختلف صنعتی را فراهم می‌کند. این به طور موثر قابلیت تجهیزات را برای جمع‌آوری داده‌های عملیاتی در محل و خروجی سیگنال‌های کنترل گسترش می‌دهد و عملکرد مبدل فرکانس ACS800 را در محیط‌های صنعتی چند سناریو انعطاف‌پذیرتر و سازگارتر می‌کند.

با استفاده از فناوری تولید صنعتی بالغ ABB، این برد دارای پایداری عملیاتی عالی و قابلیت ضد تداخل قوی است و با شرایط صنعتی سخت از جمله دماهای متغیر، تداخل الکترومغناطیسی و عملیات مداوم با بار بالا سازگار است. این از عملیات پایدار طولانی مدت بدون نیاز به تعمیر و نگهداری مکرر پشتیبانی می‌کند و قابلیت اطمینان کار مداوم کل سیستم‌های کنترل تبدیل فرکانس را به طور قابل توجهی بهبود می‌بخشد.

نصب و اشکال‌زدایی آسان، این برد سازگاری پلاگین و بازی با مبدل‌های سری ACS800 را ارائه می‌دهد و نیازی به اصلاح برنامه پیچیده یا تنظیمات ساختاری ندارد. این به طور گسترده در زمینه‌های صنعتی از جمله تولید مکانیکی، متالورژی، صنایع شیمیایی و تصفیه آب کاربرد دارد و به شرکت‌ها کمک می‌کند تا کنترل تبدیل فرکانس دقیق را تحقق بخشند، کارایی عملیات تولید را بهینه کنند و هزینه‌های عملیاتی و نگهداری سیستم را کاهش دهند.
