SDJ-501 فرستنده حفاظت از ارتعاش شافت با خروجی 4-20mA و رله هشدار دو مرحله ای برای نظارت در زمان واقعی ماشین آلات چرخان

Name: SDJ-501 فرستنده حفاظت از ارتعاش شافت با خروجی 4-20mA و رله هشدار دو مرحله ای برای نظارت در زمان واقعی ماشین آلات چرخان
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-501
Price: 1.00 USD
Availability: InStock

نام تجاری:	OEM
شماره مدل:	SDJ-501
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

فرستنده حفاظت از لرزش شفت خروجی 4-20 میلی آمپر,فرستنده مانیتورینگ سرعت رله زنگ هشدار دو مرحله ای,سنسور سرعت چرخشی نظارت بر زمان واقعی

Two-Stage Alarm Relay Speed Monitoring Transmitter

Real-Time Monitoring Rotational Speed Sensor

توضیحات محصول

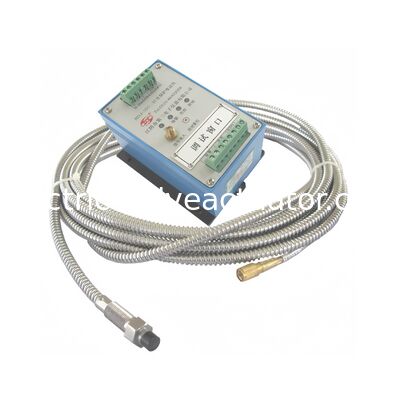

فرستنده حفاظت ارتعاش شفت SDJ-501

SDJ-501 یک فرستنده نظارت و حفاظت سرعت تک کاناله است که برای ماشین آلات دوار با یاتاقان های لغزشی طراحی شده است. این فرستنده پیشرفته، اندازه گیری سرعت دورانی و حفاظت در زمان واقعی را برای تجهیزاتی از جمله توربین های بخار، فن ها، کمپرسورها، موتورها و پمپ ها فراهم می کند.

کاربردهای کلیدی

ایده آل برای ماشین آلات دوار با یاتاقان های لغزشی مختلف، از جمله توربین های بخار، فن ها، کمپرسورها، موتورها، پمپ ها و تجهیزات صنعتی مشابه.

ویژگی های رابط خروجی

ترمینال های خروجی 4-20 میلی آمپر ("+" و "-" 4-20 میلی آمپر)
نمایشگرهای LED در محل که وضعیت عملکرد دستگاه را نشان می دهند (OK، هشدار، قفل اضطراری، قطع BREAK)
ترمینال های خروجی رله دو مرحله ای ایزوله SPDT
مقادیر ارتعاش در محل و از طریق سیستم های PLC یا DCS نمایش داده می شوند
خروجی بافر شده سیگنال اصلی برای ابزارهای نظارت بر وضعیت
گزینه های منبع تغذیه انعطاف پذیر: 24VDC، 220VAC یا 110VAC

سیستم نظارت مداوم سرعت

SDJ-501 اندازه گیری آنلاین سرعت روتور را در زمان واقعی فراهم می کند و همزمان دو سطح هشدار را خروجی می دهد. این امر امکان تشخیص زودهنگام و حفاظت از ماشین آلات دوار را فراهم می کند، عمر تجهیزات را افزایش می دهد و نیازهای نگهداری را کاهش می دهد.

نصب و راه اندازی

برای واحدهایی با سیستم های پروب جریان گردابی موجود، نصب شامل اتصال سیم کشی ساده و تنظیم نقطه هشدار است. نقطه اندازه گیری نیاز به یک شیار حک شده روی شفت (حداقل 2.5 سانتی متر عمق و 7 میلی متر عرض) برای نصب پروب دارد.

کالیبراسیون پیش از کارخانه

تمام پارامترها قبل از خروج از کارخانه تنظیم و کالیبره می شوند. به طور معمول، پس از نصب نیازی به تنظیمات یا کالیبراسیون بیشتر نیست - به سادگی کابل های مربوطه را برای عملیات فوری وصل کنید.

پارامترهای قابل تنظیم

تنظیمات نقطه هشدار دو مرحله ای
نقطه صفر خروجی 4-20 میلی آمپر "ZERO"
کالیبراسیون محدوده مقیاس کامل دستگاه
عملکرد بازنشانی هشدار ("RESET")

مشخصات فنی

نوع خروجی	فعال 4-20 میلی آمپر
حداکثر بار	تا 750 اهم
پیکربندی سیم کشی	فرستنده حفاظت 3 سیمه
نوع رله	SPDT تک قطبی دو پرتاب
حداکثر بار رله	2 آمپر
الزامات زمین کردن	سیستم زمین کردن تک نقطه ای

گزینه های سفارشی سازی

فرستنده حفاظت SDJ-501 را می توان برای برآورده کردن الزامات مختلف میدانی سفارشی کرد، با محدوده های مقیاس کامل مختلف برای انتخاب مقادیر سرعت کل. یک گزینه فرکانس پایین نیز برای اندازه گیری سرعت صفر توربین های بخار ارائه شده است.

توجه: برای گزینه های منبع تغذیه 220VAC یا 110VAC، یک منبع تغذیه مبدل جداگانه DC +24V برای منبع تغذیه ایزوله مورد نیاز است.
