GE FANUC IC697MDL350، 120 ولت AC 0.5 آمپر، ماژول خروجی گسسته 32 نقطه ای

Name: GE FANUC IC697MDL350، 120 ولت AC 0.5 آمپر، ماژول خروجی گسسته 32 نقطه ای
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC697MDL350
Price: 210.00 USD
Availability: InStock

نام تجاری:	USA
شماره مدل:	IC697MDL350
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

ایالات متحده آمریکا

سری:

سری 90-70

نوع محصول:

ماژول ورودی گسسته

ولتاژ دارای امتیاز:

120 ولت AC

خروجی ها:

جریان/نقطه خروجی:

0.5 a

جریان/گروه خروجی:

2 الف

فعلی مورد نیاز است:

0.5 a

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول خروجی GE FANUC IC697MDL350,ماژول گسسته 32 نقطه ای 120 ولت AC,کنترلر ESP با خروجی 0.5 آمپر

120 VAC 32-point discrete module

ESP controller with 0.5 Amp output

توضیحات محصول

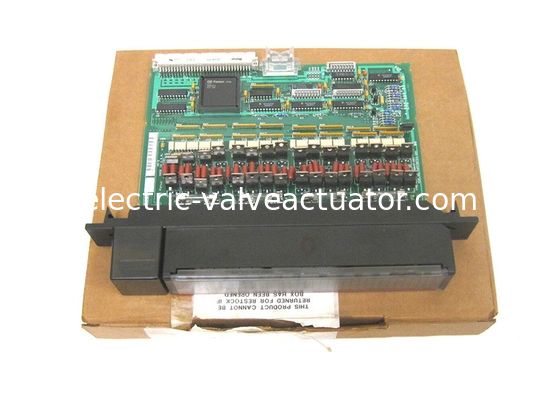

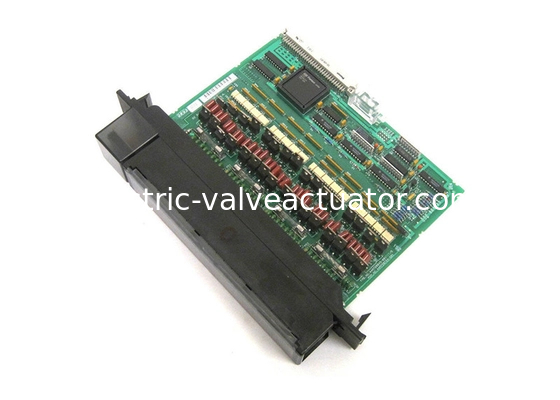

GE FANUC IC697MDL350، ماژول خروجی گسسته 32 نقطه ای 0.5 آمپر، 120 ولت AC

IC697MDL350 یک ماژول خروجی گسسته 32 نقطه ای 0.5 آمپر، 120 ولت AC در سری 90-70 GE Fanuc است. ویژگی های استاندارد شامل چهار گروه ایزوله شده از 8 نقطه که برابر با 32 نقطه است، ظرفیت 0.5 آمپر در هر نقطه و ظرفیت هجوم بالا 20 برابر جریان نامی است. ماژول خروجی IC697MDL350 به هر گروه از 8 نقطه اجازه می دهد تا در فاز متفاوتی از منبع تغذیه AC استفاده شود. هر گروه از خروجی ها با یک فیوز 5 آمپری فیوز می شوند و درجه بالایی از جریان هجومی را نشان می دهند، که خروجی ها را برای طیف وسیعی از بارهای القایی و رشته ای مناسب می کند.

LED ها وضعیت روشن و خاموش هر نقطه را در سمت PLC مدارها نشان می دهند. علاوه بر این، یک LED وجود دارد که وضعیت فیوزهای واقع در بالای ماژول را تأیید می کند. ماژول IC697MDL350 به صورت مکانیکی کلید خورده است تا جایگزینی صحیح با نوع مشابه در این زمینه را ارتقا دهد. کاربر می تواند مراجع ورودی/خروجی را بدون استفاده از جامپر یا سوئیچ های DIP پیکربندی کند.

کاربر باید پیکربندی را از طریق عملکرد پیکربندی نرم افزار برنامه نویسی MS-DOS یا Windows که بر روی Windows 95 یا Windows NT از طریق اترنت TCP/IP یا از طریق پورت SNP اجرا می شود، تکمیل کند. عملکرد پیکربندی در دستگاه برنامه نویسی است.

IC697MDL350 با تعدادی از دستگاه های بار، از جمله سلونوئیدها، استارت موتورها و نشانگرها سازگار است. رتبه 0.5 آمپر برای ظرفیت جریان بلندمدت هر نقطه اعمال می شود. با توجه به اتلاف گرما در داخل ماژول، حداکثر ظرفیت جریان برای هر گروه از خروجی ها در دماهای بالاتر محدود می شود.

ماژول خروجی GE Fanuc IC697MDL350 یک ماژول خروجی گسسته سری 90-70 GE است. دارای 32 کانال خروجی گسسته است. می تواند با برق AC کار کند، اما با برق DC کار نمی کند. ولتاژ AC نامی اسمی ماژول خروجی گسسته IC697MDL350 120 ولت AC است. هر یک از نقاط خروجی دارای رتبه جریان 0.5 آمپر است و تمام خروجی ها در 4 گروه 8 تایی مرتب شده اند.

رتبه جریان برای هر گروه 2 آمپر است. هر نقطه خروجی همچنین دارای یک نشانگر وضعیت LED است که نشان می دهد آیا یک نقطه خروجی روشن یا خاموش است. ماژول خروجی گسسته IC697MDL350 دارای فیوز برای محافظت است. برای پیکربندی صحیح نیازی به جامپر یا سوئیچ های DIP ندارد، همانطور که بسیاری از ماژول های ورودی/خروجی GE دیگر دارند. ماژول خروجی گسسته IC697MDL350 را می توان با MS-DOS یا با نرم افزار برنامه نویسی ویندوز پیکربندی کرد.

ماژول خروجی گسسته GE Fanuc Series 90-70 IC697MDL350 با محدوده فرکانس 47 تا 63 هرتز کار می کند. خروجی های این ماژول خروجی گسسته برای انواع بارهای القایی صنعتی مناسب هستند و هر یک از 4 گروه خروجی توسط یک فیوز که با 5 آمپر رتبه بندی شده است محافظت می شود.

ماژول خروجی گسسته IC697MDL350 می تواند به دستگاه های استارت موتور، نشانگرها و سلونوئیدها متصل شود و به خوبی مجهز به کار با این دستگاه ها است. این ماژول خروجی گسسته می تواند با منبع تغذیه AC که از چندین فاز پشتیبانی می کند کار کند و می تواند از یک فاز منبع تغذیه AC متفاوت برای هر یک از 4 گروه خروجی خود استفاده کند.

مشخصات فنی

ولتاژ نامی:	120 ولت AC
تعداد خروجی ها:	32 خروجی (4 گروه 8 تایی)
جریان خروجی:	0.5 آمپر در هر نقطه، 2 آمپر در هر گروه
جریان مورد نیاز:	0.5 آمپر
فرکانس:	47 تا 63 هرتز
برق DC:	خیر

اطلاعات فنی

مشخصات

ولتاژ نامی:	120 ولت AC
خروجی در هر ماژول:	32 (چهار گروه 8 خروجی در هر کدام)
ایزولاسیون:	1500 ولت - هر خروجی به صفحه پشتی 500 ولت بین گروه ها
محدوده ولتاژ خروجی:	85 تا 132 ولت، 47-63 هرتز
جریان خروجی:	حداکثر 0.5 آمپر در هر نقطه حداکثر 2 آمپر در هر گروه
جریان هجومی:	حداکثر 10 آمپر در هر نقطه برای یک سیکل (20 میلی ثانیه)
افت ولتاژ خروجی:	حداکثر 3 ولت
زمان پاسخ-روشن:	حداکثر 1 میلی ثانیه
زمان پاسخ-خاموش:	1/2 سیکل
نشتی خروجی:	حداکثر 1.5 میلی آمپر
جریان مورد نیاز از باس 5 ولت:	0.5 آمپر
VME	سیستم طراحی شده برای پشتیبانی از استاندارد VME C.1
