جزئیات محصولات

خونه محصولات

ماژول خروجی IC693MDL940، محدوده ولتاژ 5V تا 30V DC، محدوده فرکانس 50Hz تا 60Hz

Name: ماژول خروجی IC693MDL940، محدوده ولتاژ 5V تا 30V DC، محدوده فرکانس 50Hz تا 60Hz
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: IC693MDL940
Price: 210.00 USD
Availability: InStock

نام تجاری:	GE
شماره مدل:	IC693MDL940
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

IC693MDL940

نوع محصول:

ماژول خروجی رله

ولتاژ:

120/240 ولت AC

رله:

2 آمپر

درجه حرارت:

0-60 درجه سانتیگراد

انزوا:

1500 ولت

حداکثر بار:

حداکثر 4 آمپر

پاسخ روشن/خاموش:

15 میلی ثانیه

مصرف برق اولیه:

7 میلی لیتر

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

IC693MDL940 ماژول خروجی 5V-30V DC,ماژول خروجی کنترل کننده ESP 50Hz-60Hz,ماژول خروجی DC IC693MDL940 با ضمانت

ESP controller output module 50Hz-60Hz

IC693MDL940 DC output module with warranty

توضیحات محصول

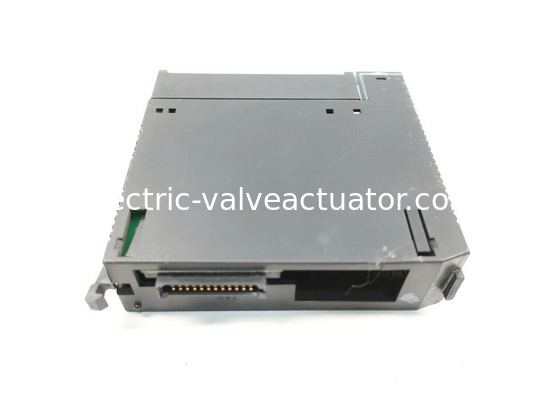

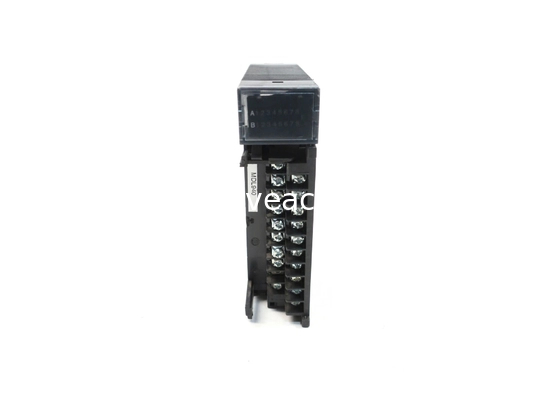

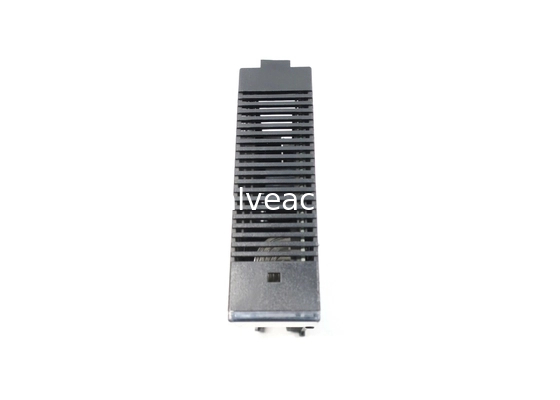

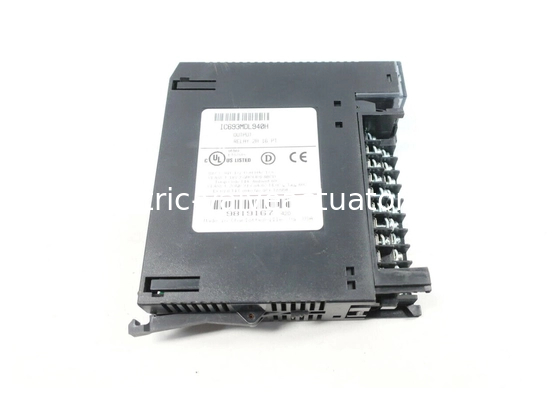

ماژول خروجی IC693MDL940

محدوده ولتاژ 5 ولت تا 30 ولت DC، محدوده فرکانس 50 هرتز تا 60 هرتز

مشخصات فنی

مشخصات	جزئیات
ولتاژ نامی	24 ولت DC، 120/240 ولت AC (اسمی - برای استثنائات به جدول زیر مراجعه کنید)
ولتاژ عملیاتی	5 تا 30 ولت DC 5 تا 250 ولت AC، 50/60 هرتز
خروجی ها در هر ماژول	16 (چهار گروه از چهار خروجی هر کدام)
ایزولاسیون: فیلد به صفحه پشتی و به زمین قاب	250 ولت AC پیوسته؛ 1500 ولت AC برای 1 دقیقه
ایزولاسیون: نقطه به نقطه	250 ولت AC پیوسته؛ 1500 ولت AC برای 1 دقیقه
حداکثر بار	حداکثر 2 آمپر بار آزمایشی در هر خروجی حداکثر 4 آمپر در هر مشترک حداکثر 16 آمپر در هر ماژول
حداقل بار	10 میلی آمپر
حداکثر جریان هجومی	5 آمپر
زمان پاسخ روشن	حداکثر 15 میلی ثانیه
زمان پاسخ خاموش	حداکثر 15 میلی ثانیه
مصرف برق، تمام خروجی ها روشن	7 میلی آمپر از باس 5 ولت در صفحه پشتی 135 میلی آمپر از باس رله 24 ولت در صفحه پشتی

هنگامی که این ماژول با منبع تغذیه DC IC695PSD040 یا PSD140 استفاده می شود، باید اقدامات احتیاطی ویژه ای انجام شود زیرا افت ولتاژ منبع توسط این ماژول مشاهده می شود و ممکن است باعث افت رله شود.

بررسی اجمالی محصول

ماژول IC693MDL940 یک ماژول خروجی رله ساخت GE Fanuc است. این یک نوع ماژول خروجی 16 نقطه ای با ولتاژ 120/240 ولت AC است. این ماژول سری 90-30 برای کنترل بارهای خروجی با ظرفیت سوئیچینگ خروجی 2 آمپر جریان رله استفاده می شود.

ویژگی های کلیدی

4 گروه از 4 نقطه خروجی هر کدام با ترمینال های خروجی قدرت مشترک
دستگاه های بار مختلف از جمله سلونوئیدها، نشانگرها و استارت موتور را کنترل می کند
15 بیت داده خروجی را از CPU کنترلر میزبان مدیریت می کند
قابل تنظیم با استفاده از نرم افزار پیکربندی Proficy Machine Edition
مدار رله از طریق صفحه پشتی با منبع 24 ولت DC تغذیه می شود
اندازه جمع و جور با ردپای کوچک
1500 ولت ایزولاسیون بین سمت فیلد و سمت منطق
500 ولت ایزولاسیون بین گروه ها
دمای عملیاتی نباید از 60 درجه سانتیگراد تجاوز کند
