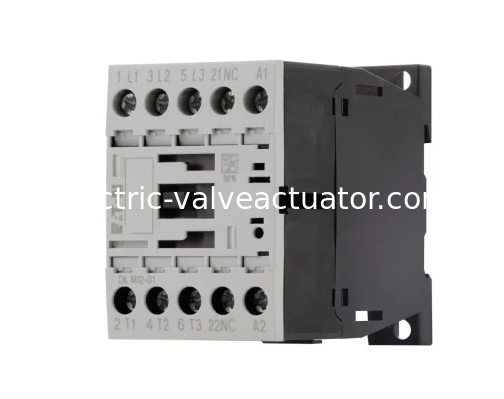

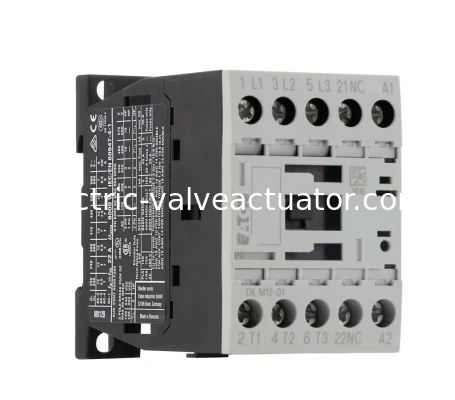

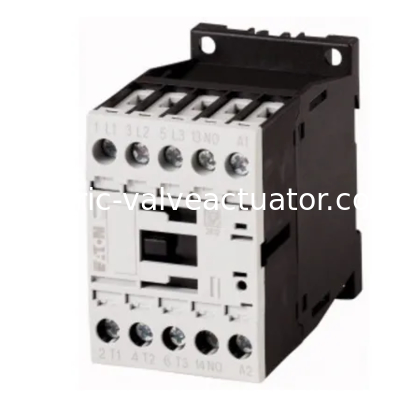

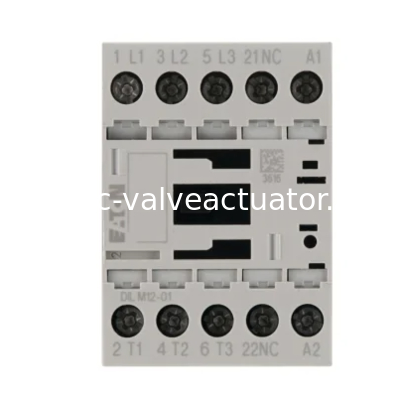

تماسگر Eaton DLM12-01 ولتاژ کویل 24V AC قدرت نامی 5.5 kW

نام تجاری:	Eaton
شماره مدل:	DLM12-04
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

OEM

ولتاژ سیم پیچ:

24 ولت AC

عدد قطبی:

ولتاژ دارای امتیاز شوک الکتریکی:

400 ولت AC

ارزش درجه جریان شوک الکتریکی:

12a

قدرت دارای امتیاز:

5.5 کیلو وات

حداکثر دمای عملیاتی:

+60 درجه سانتیگراد

حداقل دمای عملیاتی:

-25 درجه سانتیگراد

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

تماسگر Eaton DLM12-01 24V AC,قدرت نامی کنتاکتور DC 5.5 kW,تماسگر ایتون با کویل 24 ولت

DC contactor 5.5 kW rated power

Eaton contactor with 24V coil

توضیحات محصول

تماسگر Eaton DLM12-01 ولتاژ کویل 24V AC قدرت نامی 5.5 kW

خلاصه ی محصول

کانتاکتور Eaton DLM12-01 یک دستگاه سه قطبی با ولتاژ کویل AC 24 و 5.5 کیلو وات است که برای برنامه های کنترل موتور طراحی شده است.آن را شامل اتصال پیچ برای هر دو مدار اصلی و کمکی، و مجهز به تماس های آینه و مدار سرکوب کننده واریستور است.

مشخصات کلیدی

تعداد قطب ها

سه قطب

ولتاژ کویل

24 ولت AC

قدرت نامی

5.5 کیلو وات

نوع اتصال

ترمینال های پیچ

اندازه قاب

FS1

درجه حفاظت

IP20

مشخصات فنی

پارامتر	ارزش
نوع اتصال الکتریکی	اتصال پیچ
فرکانس کار	۹۰۰۰ عملیات مکانیکی/ساعت (بر اساس جریان مستقیم)
درجه آلودگی	3
ولتاژ مقاومت با شتاب نامی (Uimp)	برق متناوب 8000 ولت
دسته بندی استفاده	AC-3: موتورهای محرک AC معمولی AC-1: بارهای غیر محرک AC-4: موتورهای محرک AC معمولی
دمای عملیاتی محیط	-25°C تا +60°C
جریان حرارتی معمولی Ith (3 قطب، بسته)	18 A
جریان نامی کار (Ie) در AC-3، 400 V	12 A
قدرت شکستن نامی در ۴۰۰ ولت	120 A
طول عمر، مکانیکی	10,000،000 عملیات (به طور مستقیم کار می کنند)

رتبه بندی قدرت موتور

ولتاژ	فاز	توان درجه بندی
115/120 ولت، 60 هرتز	۱ فاز	1 اسب
200/208 ولت، 60 هرتز	سه فاز	3 اسب
230/240 ولت، 60 هرتز	۱ فاز	2 اسب
230/240 ولت، 60 هرتز	سه فاز	3 اسب
460/480 ولت، 60 هرتز	سه فاز	10 اسب بخار
575/600 ولت، 60 هرتز	سه فاز	10 اسب بخار

ویژگی های اضافی

مجهز به مدار تماس آینه ای و سرک سرکوب کننده واریستور
امکان اتصال به SmartWire-DT با ماژول DIL-SWD
حفاظت: ضد انگشت و ضد دست (EN 50274)
برای موتورهای با کلاس بهره وری IE3 مناسب است
جریان نامی مدار کوتاه: 5 kA (نامی پایه)
الزامات استاندارد محصول برای مقاومت در برابر خوردگی، اشعه UV و مواد عایق را برآورده می کند

مشخصات محیط زیست

پارامتر	ارزش
مقاومت در برابر آب و هوا	گرما رطوبت، ثابت، به IEC 60068-2-78 گرما رطوبت، چرخه ای، به IEC 60068-2-30
مقاومت در برابر ضربه	5 تا 10 گرم بسته به نوع تماس (صدمه نیمه سینوزویل 10 ms)
ارتفاع	حداکثر: 2000 متر
دسته بندی ولتاژ بالا	III
