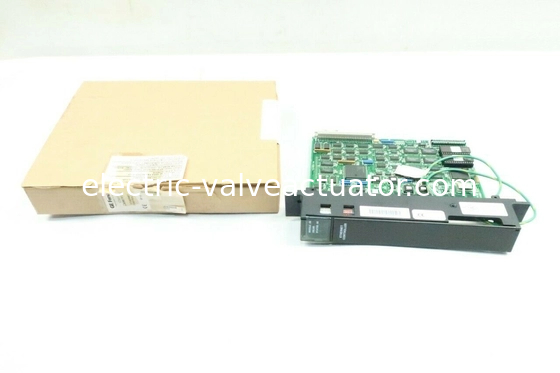

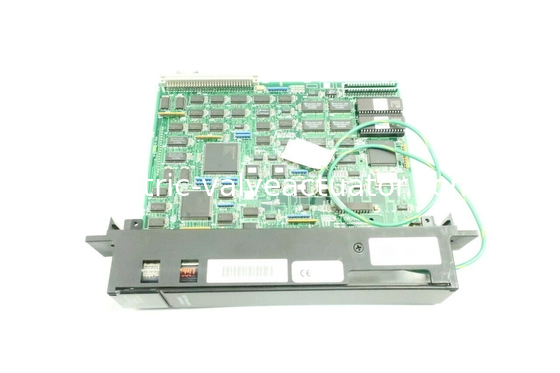

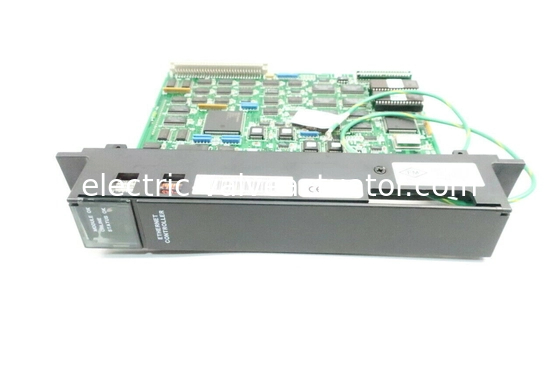

GE FANUC IC697CMM741 ، کنترل کننده قابل برنامه ریزی اترنت در سری 90-70

GE FANUC IC697CMM741 ، کنترل کننده قابل برنامه ریزی اترنت در سری 90-70

نام تجاری: GE
شماره مدل: IC697chs791
مقدار تولیدی: 1
قیمت: Negotiations
اطلاعات دقیق
محل منبع:
ایالات متحده آمریکا
نوع محصول:
کنترلر اترنت ، رابط LAN
انواع حافظه:
رم ، رام و سیستم عامل
پشتیبان گیری باتری برای رم:
وابسته
رابط کابل::
کانکتور 15 پین D
کابل ها:
کابل فرستنده یا کابل AUI
جزئیات بسته بندی:
جعبه اصلی جدید
توضیحات محصول

GE FANUC IC697CMM741 ، کنترل کننده قابل برنامه ریزی اترنت در سری 90-70

توضیحات محصول



IC697CMM741 یک کنترل کننده برنامه نویسی ایترنتی در سری 90-70 است. کنترل کننده IC697CMM741 عضو خانواده سخت افزار و نرم افزار IC651 Factory LAN است.این گروه راه حل های با عملکرد بالا را برای اتصال کنترل کننده های اتوماسیون ارائه می دهدکنترل کننده IC697CMM741 طراحی شده است تا به یک اسلات در قفسه PLC IC697 وصل شود. کنترل کننده IC697CMM741 اجازه اتصال مستقیم PLC به IEEE 802.3 CSMA / CD LAN را می دهد.آن را با یک اتصال استاندارد 15-پین AUI پورت مجهز است و برای IC697 کنترل کننده طراحی شده است. یک کابل AUI یا گیرنده می تواند توسط کاربر تامین شود. از یک اسلات در قفسه PLC استفاده می کند و بارگذاری و / یا ارتقاء نرم افزار آسان است. علاوه بر این،نرم افزار از طریق قطع برق برای حداقل شش ماه ذخیره می شود.


هنگام نصب کنترل IC697CMM741 در قفسه PLC، قدرت باید از قفسه خاموش شود. باتری را با پوشش جلو به جلو و میله به سمت راست وصل کنید.کلاه باتری باید از سطح تخته دور باشد.. هنگامی که باتری به یکی از کانکتورها متصل می شود ، به سادگی فشار دهید تا قفل شود. کنترل کننده را در محل مناسب قرار دهید (معمولا اولین محل سمت راست CPU یا BTM).هنگام قفل کردن تخته را به زور استفاده نکنید.. مهم است که توجه داشته باشید که کنترل کننده اترنت به درستی کار نمی کند اگر در سمت چپ آن اسلات های خالی وجود داشته باشد.سیم خاک سبز باید به خوبی به شاسی قفسه متصل شود.، و قفسه باید به زمین متصل شود تا عملکرد LAN را تضمین کند.


در مورد IC697CMM741

دستگاه رابط IC697CMM741 توسط GE Fanuc در خط تولید سری 90-70 خود ساخته شده است تا یک رابط برای دستگاه های LAN Ethernet TCP / IP یا برای دستگاه های MMS سری 90-70 GE باشد.رابط IC697CMM741 همچنین یک کنترل کننده اترنت است، و می تواند PLC ها را به طور مستقیم به یک LAN مانند IEEE 802.3 CSMA / CD LAN متصل کند.این کنترل کننده اترنت برای کنترل کننده های قابل برنامه ریزی GE سری 90-70 IC 697 ساخته شده است و فقط به یک اسلات در قفسه PLC برای نصب امن نیاز داردنرم افزاری که IC697CMM741 کنترل کننده اترنت استفاده می شود می تواند بارگذاری و یا به روزرسانی به راحتی از طریق RAM، و کنترل کننده می تواند نرم افزار خود را پس از قطع برق برای حداقل 6 ماه حفظ کنید.نرم افزاری که می تواند از آن استفاده کند شامل نرم افزار ارتباطات TCP/IP و MMS/OSI است.، برنامه نویسی و نرم افزار ارتباطی کامل ویندوز و DOS، و نرم افزار ساخته شده برای تشخیص جامع و مدیریت ایستگاه.


The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pins. کابل و گیرنده اینترنتی هستند که چگونه کنترل کننده اترنت ارتباط خود را با LAN اترنتی ایجاد می کند. کاربران می توانند وضعیت رابط کنترل کننده را با 3 LED آن کنترل کنند.RAM در IC697CMM741 کنترل کننده اترنت استفاده از یک باتری برای پشتیبان گیری و RAM ذخیره تمام نرم افزار ارتباطاتاین کنترل کننده و دستگاه رابط همچنین دارای ROM و نرم افزار است که عملکردهای اساسی، نرم افزار پیکربندی و ویژگی های تشخیصی که از آن استفاده می کند را ذخیره می کند.


اطلاعات فنی

مشخصات:


مصرف برق (معمولاً):



حفظ حافظه:

قدرت مصرف برای در اترنت کنترل کننده شامل خارجی RS-232 بار و در ماژول توسط قفسه تغذیه می شود. منبع برق باید +12 Vdc

+5 Vdc +12 Vdc

1.00A 0.5 A

یک در هواپیما باتری ارائه می دهد پشتیبان قدرت (در حداقل 6 ماه ها) چه موقع قدرت هست حذف شده از در قفسه پردازنده حاوی در اترنت کنترل کننده

ابعاد فیزیکی: صفحه مدار:

نصب:



کانکتورها:


مشخصات رابط:


6.3 x 9.19 اینچ (160 x 233 میلی متر) ، یک اسلات در یک قفسه PLC IC697 را اشغال می کند.

در ماژول پلگ ها به در IC697 پردازنده سقف در در اول در دسترس اسلات به در درسته از در پردازنده یا BTM (اتوبوس) گیرنده ماژول اگر از راه دور قفسه)

- شاخص های LED: MODULE OK، ONLINE،وضعیت باشه

- راه اندازی مجدد دکمه فشار و باتری کانکتورها - جلو لبه از تخته پشت در محور دار درب سریال و فرستنده بندر

- پورت سریال: 9-پین زنانه، D-کنتاکتور (به محلی) GSM)

- فرستنده بندر: 15-پین ماده اتصال D (به اترنت فرستنده کابل و شبکه) LAN (به شبکه GSM و/یا IC641-Ethernet برنامه نویس)

IEEE 802.2 کنترل لینک منطقی کلاس I

IEEE 802.3 CSMA/CD کنترل دسترسی متوسط 10Mbps پورت سریال: RS-232 DTE، 9600 bps

پورت گیرنده: اترنت، IEEE 802.3 CSMA/CD، Transceiver SQE باید فعال باشد.
