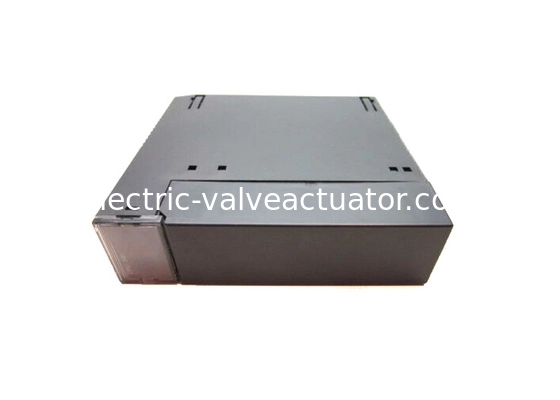

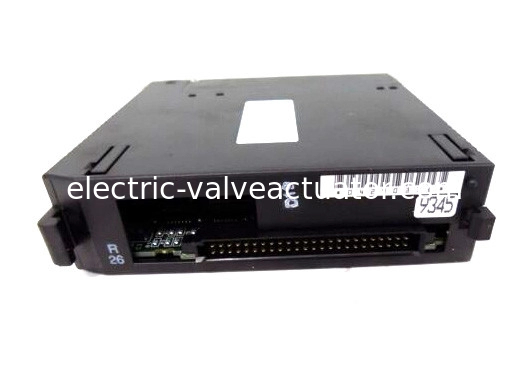

GE FANUC IC693CPU341 ، سري 90-30، ماژول پردازنده با 20 مگاهرتز

GE FANUC IC693CPU341 ، سري 90-30، ماژول پردازنده با 20 مگاهرتز

نام تجاری: GE
شماره مدل: IC693CPU341
مقدار تولیدی: 1
قیمت: Negotiations
اطلاعات دقیق
محل منبع:
ایالات متحده آمریکا
سرعت ساعت:
20 مگااهرتز
حافظه کاربر:
80 کیلوبایت
ریز پردازنده:
90C188XL
ورودی ولتاژ:
5 ولت DC
قرعه کشی:
490 میلی لیتر
درگاه سریال:
1
جزئیات بسته بندی:
جعبه اصلی جدید
توضیحات محصول

GE FANUC IC693CPU341 ، سري 90-30، ماژول پردازنده با 20 مگاهرتز

توضیحات محصول


عمومی:ماژول IC693CPU341، یکی از اعضای سری GE Fanuc 90-30، یک ماژول CPU واحد است که با 5 baseplates مجهز است.این شامل 4 baseplate از راه دور و / یا گسترش علاوه بر 1 baseplate CPUاین دستگاه مجهز به پردازنده 80C188XL است.

قدرت:این دستگاه با سرعت ۲۰ مگاهرتز کار می کند و نیاز به بار ۴۹۰ میلی آمپر از منبع تغذیه +۵ VDC دارد.ماژول در محدوده دمای محیط 0 تا 60 درجه سانتیگراد (یا 32 تا 140 درجه فارنهایت) کار می کند.

حافظه:این سرعت می تواند 0.3 میلی ثانیه در هر 1K منطق (همچنین به عنوان تماس های بولی شناخته می شود) باشد. با حداکثر حافظه برنامه کاربر 80K بایت،IC693CPU341 دارای حافظه رجیستری (%R) از 9999 کلمه است؛ حافظه جهانی جدا (%G) 1280 بیت، کویل های داخلی (%M) 1024 بیت، کویل های خروجی (معیضی) (%T) 256 بیت، و مرجع وضعیت سیستم (%S) 128 بیت (با %S، %SA، %SB،%SC که هرکدام 32 بیت دارند).

I/O:ورودی های آنالوگ (% AI) و خروجی ها (% AQ) به ترتیب 1024 و 256 کلمه است. ورودی های جداگانه (% I) و خروجی (% Q) هر کدام 512 کلمه هستند.این 16 کلمه (% SR) ثبت سیستم است که تنها برای مشاهده جدول مرجع استفاده می شود و نمی تواند در برنامه منطق کاربر اشاره شود.

مشخصه:این CPU دارای یک پورت سریال داخلی است که نیاز به یک کانکتور برای منبع تغذیه PLC در سیستم دارد. پورت از پروتکل های برده SNP / SNP-X پشتیبانی می کند.IC693CPU341 دارای سازگاری PCM / CCM است، اگرچه برای پشتیبانی از SNP / SNP-x master ، CCM یا پشتیبانی از برده RTU به یک ماژول CMM نیاز دارد. همچنین برای پشتیبانی از master RTU به یک ماژول PCM نیاز دارد.

LAN:IC693CPU341 دارای یک شبکه محلی (LAN) است. این ویژگی به CUP اجازه می دهد تا از انواع ماژول های گزینه ای مانند FIP ، Profibut ، multidrop ، Ethernet ، GBC ، GMC و ماژول های گزینه GCM + پشتیبانی کند.نسخه های اولیه آن دارای رم و EPROM یا EEPROM اختیاری برای ذخیره سازی حافظه استنسخه های جدید، از نسخه سخت افزاری IC693CPU341-J و نرم افزار نسخه 4 شروع می شود.61، فقط از RAM و فلش اختیاری برای نیازهای حافظه اضافی پشتیبانی می کند.

مشخصات فنی


سرعت پردازنده 20 مگاهرتز
نقاط I/O 512
حافظه ثبت 19.9 کي بايت
ریاضیات نقطه شناور نه
16 سیستم BIT آره
پردازنده

80C188XL




اطلاعات فنی


CPU341 شماره کاتالوگ IC693CPU341


نوع پردازنده ماژول واحد واحد CPU
کل صفحه های پایه در هر سیستم 5 (1 baseplate CPU + 4 expansion و/یا remote)
بار مورد نیاز از منبع برق ۴۹۰ میلی آمپر از منبع تغذیه +۵ VDC
سرعت پردازنده 20 مگاهرتز
نوع پردازنده 80C188XL
دمای کار درجه 0 تا 60 درجه C (32 تا 140 درجه F) محیط
نرخ اسکن معمولی 0.3 میلی ثانیه در هر 1K منطق (رابطه های بولی)
حافظه ی برنامه ی کاربر (حداکثر) 80K بایت

نقاط ورودی جدا - %I

نقاط خروجی جداگانه - %Q

512

512

حافظه ی جهانی - %G 1280 بیت
کپسول های داخلی - %M 1024 بیت
کپسول های خروجی (موقتی) - %T 256 بیت
مرجع وضعیت سیستم - %S 128 بیت (%S، %SA، %SB، %SC - هر کدام 32 بیت)
حافظه ثبت - % R 9999 کلمه
ورودی های آنالوگ - %AI 1024 کلمه
خروجی های آنالوگ - %AQ 256 کلمه
ثبت سیستم (فقط برای مشاهده جدول مرجع؛ نمی تواند در برنامه منطق کاربر مرجع شود) 16 کلمه (%SR)
تایمرها/شماره ها >2000
سوابق شیفت آره
پورت های داخلی 1 (از کانکتور در منبع تغذیه PLC استفاده می کند). از پروتکل های برده SNP / SNP-X پشتیبانی می کند. نیاز به ماژول CMM برای پشتیبانی استاد SNP / SNP-X ، CCM یا RTU است؛ ماژول PCM برای پشتیبانی استاد RTU.
ارتباطات شبکه محلی- از چند قطره پشتیبانی می کند. همچنین از ماژول های گزینه ای Ethernet، FIP، Profibus، GBC، GCM، GCM+ پشتیبانی می کند.
رد آره
ساعت با باتری آره
وقفه ها آره
نوع حافظه رم و EPROM یا EEPROM اختیاری برای نسخه های اولیه.61، فقط رم و فلش اختیاری پشتیبانی می شود.
سازگاری PCM/CCM آره
