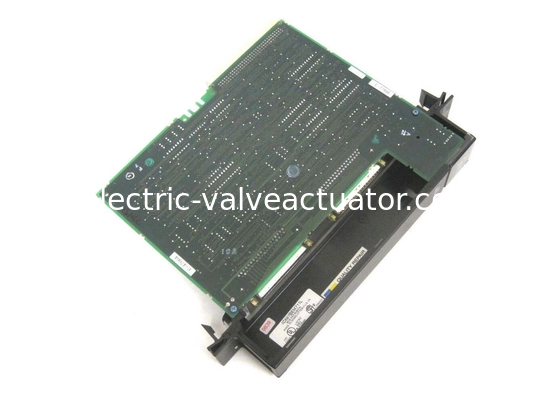

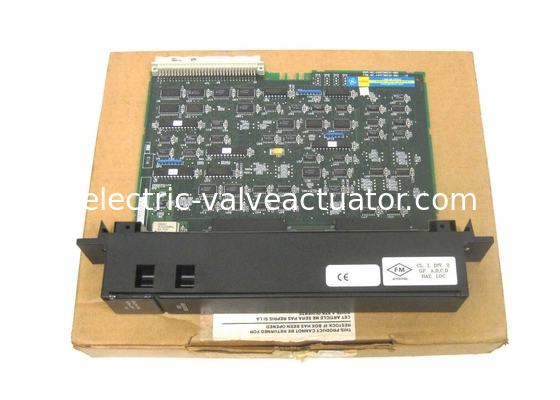

GE FANUC IC697BEM711، ماژول گیرنده باس، سری 90-70 طراحی شده است.

IC697BEM711 یک ماژول گیرنده باس (BRM) از سری 90-70 است که توسط GE Fanuc طراحی شده است. IC697BEM711 که یک رابط توسعه باس موازی با سرعت بالا است، به راحتی امکان توسعه از رک اصلی تا حداکثر هفت رک PLC IC697 اضافی را با حداکثر 50 فوت کابل اتصال فراهم می کند. IC697BEM711 با نرم افزار پیکربندی مناسب ارائه می شود و نیازی به سوئیچ های DIP ندارد.

ماژول IC697BEM711 حداکثر وزن 4 پوند دارد و دارای یک اسلات با دو کانکتور است. توجه به این نکته ضروری است که IC697BEM711 BRM همیشه باید در اسلات 1 نصب شود. یکی دیگر از ویژگی های قابل توجه IC697BEM711 استفاده از LED ها برای نشان دادن وضعیت مداوم ماژول، رک و وجود پلاگین ترمیناتور باس I/O مورد نیاز است. IC697BEM711 عملیات آخرین وضعیت ماژول های خروجی را در صورت احتمال از دست رفتن ارتباط با CPU حفظ می کند. همچنین امکان جداسازی و تعمیر یک ماژول معیوب در داخل رک را فراهم می کند.

توجه: سیستم PLC IC697 فقط با استفاده از یک برنامه نرم افزاری MS-DOS یا عملکرد ویندوز قابل پیکربندی با IC697BEM711 است. پس از انتخاب تنظیمات پیکربندی، از کاربر خواسته می شود که وجود RCM را تأیید کند. قبل از تلاش برای هرگونه نصب، همیشه به دفترچه راهنمای نصب کنترلر برنامه نویس مراجعه کنید.

درباره IC697BEM711

ماژول IC697BEM711 یک ماژول گیرنده باس است. ویژگی های ماژول IC697BEM711 شامل یک رابط توسعه باس موازی با سرعت بالا، پشتیبانی از 7 رک توسعه، جداسازی خطای سیستم، پیکربندی آسان نرم افزار و پشتیبانی از حفظ آخرین وضعیت دستگاه است. سه نشانگر LED روی ماژول وضعیت ماژول و همچنین وضعیت پورت توسعه باس و وضعیت توسعه را نشان می دهد. با استفاده از ماژول IC697BEM711، توسعه تا حداکثر 7 رک PLC IC697 اضافی را می توان با استفاده از مجموع 15 متر کابل به دست آورد. ماژول IC697BEM711 یک اسلات را در شاسی PLC اشغال می کند. دو کانکتور در پنل جلویی ماژول ارائه شده است: یک کانکتور برای اتصال به رک بالادستی یا CPU و کانکتور دیگر برای اتصال به رک های توسعه اضافی از طریق یک آرایش زنجیره ای استفاده می شود.

ماژول گیرنده باس IC697BEM711 باید با استفاده از عملکرد نرم افزار برنامه نویسی ویندوز یا MS-DOS پیکربندی شود. الزامات فعلی ماژول 0.8 آمپر است و ماژول همچنین به ولتاژ ورودی 5 ولت DC نیاز دارد. رابط توسعه می تواند داده ها را با سرعت حداکثر 500 کیلوبایت در ثانیه منتقل کند. می توان از کابلی به طول 15 متر با رابط توسعه استفاده کرد. این ماژول برای پشتیبانی از استاندارد VME C.1 طراحی شده است. هنگام سفارش ماژول، پلاگین ترمیناتور با شماره کاتالوگ IC697ACC702 نیز می تواند سفارش داده شود. علاوه بر این، کابل های I/O زیر را می توان سفارش داد: یک کابل 5 فوتی با شماره کاتالوگ IC600WD005A، یک کابل 10 فوتی با شماره کاتالوگ IC600WD010A، یک کابل 25 فوتی با شماره کاتالوگ IC600WD025A و یک کابل 50 فوتی با شماره کاتالوگ IC600WD050A. قبل از قرار دادن ماژول IC697BEM711 در اسلات تعیین شده برای آن، باید برق سیستم خاموش شود.
