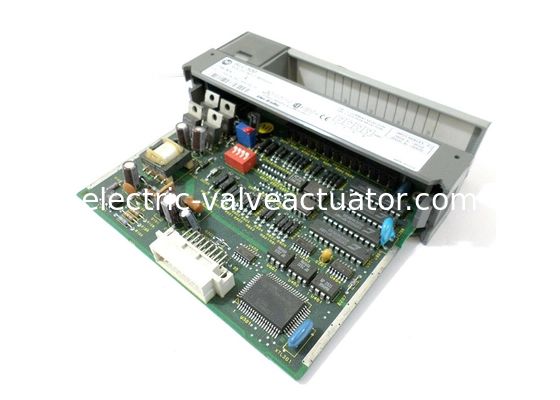

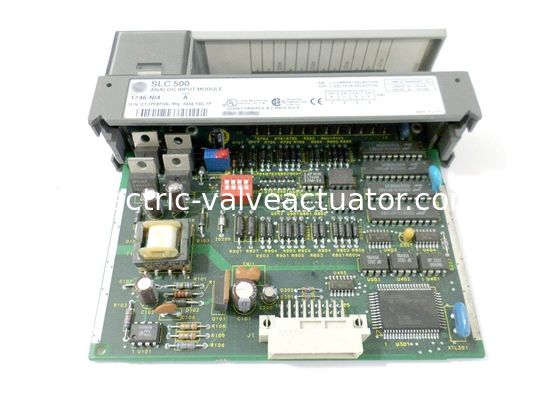

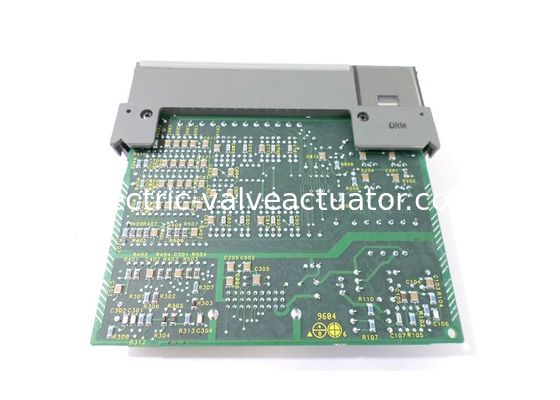

AB 1746-NI4 ، -20 تا +20 MA (یا) -10 تا +10V Dc ، SLC 500 ماژول I / O آنالوگ

Allen Bradley 1746-NI4 یک ماژول ورودی آنالوگ چهار (4) کاناله SLC 500 است. این ماژول دارای کانال های آنالوگ ورودی قابل انتخاب توسط کاربر برای ولتاژ یا جریان است تا از چندین برنامه نظارت و کنترل پشتیبانی کند. این ماژول دارای وضوح 16 بیتی است و شامل یک ترمینال بلوک قابل جابجایی است که اتصالات کانال ورودی آنالوگ را فراهم می کند. این کانال را می توان به عنوان ورودی دیفرانسیل متصل کرد. یک DIP وجود دارد که روی برد مدار برای انتخاب ورودی یا ولتاژ جریان سوئیچ می شود. جریان صفحه پشتی در 5 ولت این ماژول 25 میلی آمپر است. در 24 ولت، جریان 85 میلی آمپر است. باید احتیاط کرد تا از اتصال منبع ولتاژ بدون جریان فرستنده و غیره به کانال پیکربندی شده برای ورودی جریان خودداری شود. ممکن است عملکرد نادرست ماژول یا آسیب به ماژول رخ دهد.

1746-NI4 دارای طول کابل استاندارد 0.5، 1، 2.5 و 5.0 متر است. کانکتور AIFM این ماژول 15 پین D-shell است. Allen Bradley 1746-NI4 دارای مشخصات ورودی حلقه جریان است: محدوده ورودی +/-20 میلی آمپر (اسمی) و +/-30 میلی آمپر (حداکثر) است. امپدانس ورودی 250 اهم با وضوح 1.22070 & µA در هر LSB و خطای تقریبی رانش بهره +/-67 ppm/درجه سانتیگراد است. دقت کلی در 25 درجه سانتیگراد +/- 0.365٪ از مقیاس کامل، +/- 0.642٪ در 60 درجه سانتیگراد است. رانش دقت کلی +79 ppm/درجه سانتیگراد از مقیاس کامل است. محدوده ولتاژ ورودی 1746-NI4 +/-10 ولت DC -1 LSB است. امپدانس آن 1 مگا اهم است. رانش دقت +63 ppm/درجه سانتیگراد از مقیاس کامل است. وضوح 305.176 & µV در هر LSB، با خطای رانش بهره در +/- 57 ppm/درجه سانتیگراد است. دقت کلی در 25 درجه سانتیگراد +/-0.284٪ از مقیاس کامل و +/-0.504٪ در 60 درجه سانتیگراد است.


1746-NI4 یک ماژول ورودی آنالوگ از سری SLC 500 AB است. این ماژول دارای چهار (4) کانال ورودی دیفرانسیل غیر ایزوله است که به صورت جداگانه برای ورودی ولتاژ یا جریان قابل انتخاب هستند. محدوده سیگنال های ورودی قابل انتخاب شامل -20 تا +20 میلی آمپر (یا) -10 تا +10 ولت DC است.

این ورودی ولتاژ با استفاده از نرم افزار برنامه نویسی RSLogix 500 قابل پیکربندی است. با استفاده از نرم افزار، پیکربندی سخت افزار، جداول داده و دستورالعمل های لازم برای عملکرد مورد نظر ماژول ممکن است برای ماژول ورودی آنالوگ پیکربندی و اختصاص داده شود.

این ماژول با تبدیل سیگنال ورودی آنالوگ از طریق مدولاسیون دلتا-سیگما با محدوده -16,384 تا +16,384 برای ورودی جریان و -32,768 تا +32,767 برای ورودی ولتاژ کار می کند. داده های تبدیل شده ممکن است با استفاده از الگوریتم مقیاس گذاری برای نمایش متغیر فرآیند اندازه گیری شده پردازش شوند. این مقیاس گذاری یک فرمول ریاضی است که ممکن است به صورت دستی با استفاده از دستورالعمل های حسابی یا با استفاده از دستورالعمل Scale with Parameters Block (SCP) ارائه شده در نرم افزار برنامه نویسی پیاده سازی شود. هر دو روش خروجی مقیاس شده یکسانی را تولید می کنند.

این ماژول با یک سبک سخت افزاری ثابت یا مدولار کنترلر SLC 500 سازگار است. نسخه سخت افزاری ثابت SLC 500 با کانال های ورودی/خروجی تعبیه شده با قابلیت های توسعه محدود ارائه می شود. سخت افزار مدولار PLC SLC 500 دارای یک سیستم کاملاً مدولار و قابل تنظیم است.

این ماژول دارای نشانگر LED داخلی برای نشان دادن وضعیت هر کانال و وضعیت کلی عملکرد ماژول است. این امر تشخیص سریع ماژول را فراهم می کند که ممکن است از طریق وقفه تشخیصی کنترلر نیز قابل دسترسی باشد. این سیستم گزارش دهی امکان عیب یابی سریعتر و افزایش در دسترس بودن ماژول را فراهم می کند.
