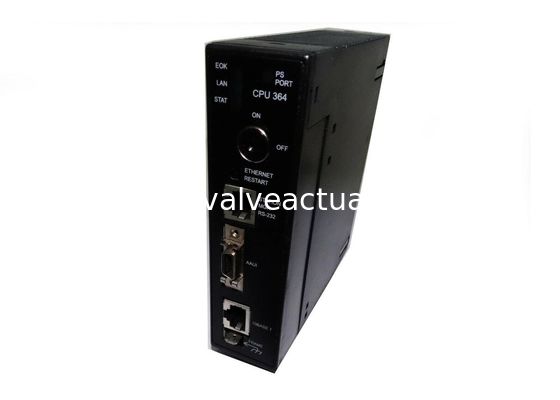

GE FANUC IC693CPU364، واحد اسلات پردازشگر مرکزی، ماژول پردازنده سری 90-30

GE FANUC IC693CPU364 ، واحد واحد واحد واحد واحد پردازنده، ماژول پردازنده سری 90-30

توضیحات محصول

IC693CPU364 یک واحد پردازش مرکزی تک اسلات (از GE Fanuc Series 90-30) با یک کابل ایترنت جاسازی شده و یک پورت سریال داخلی است.این واحد "مغز" PLC است و جایی است که بیشتر محاسبات انجام می شودمشخصات این واحد را در صفحه وب سایت IC693CPU364 ببینید.یک کاربرد استاندارد برای IC693CPU364 اتصال پورت سریال 9 پین یک کامپیوتر از طریق IC693CBL316 به رابط استاندارد اترنت IC693CPU364 استلازم به ذکر است که رابط اترنت IC693CPU364 داده های جهانی اترنت (EGD) است.مزیت این ساخته شده در رابط اترنت این است که شما نیاز به استفاده از یک ماژول اترنت جداگانه مانند CMM321 با واحد نیستدر واقع شما می توانید یک PLC را بر اساس یک پورت Ethernet بر روی IC693CPU364 ذخیره کنید.

EGD همچنین به CPU364 اجازه می دهد پارامترهای تخصصی را که حالت پیکربندی HHP قادر به انجام آن نیست ، مدیریت کند. بر خلاف CMM321 ، CPU364 نیازی به یک گیرنده خارجی ندارد.CPU364 دارای یک گیرنده داخلی است که می تواند از طریق پورت 10BASE-T متصل شود. CPU364 برخی از قابلیت های اضافی را در توانایی اضافه کردن یک گیرنده خارجی نیز ارائه می دهد. این کار می تواند از طریق پورت AAUI انجام شود که از گیرنده داخلی عبور می کند.یکی دیگر از مزایای ساخته شده در رابط اترنت این است که آن را می تواند بدون استفاده از PLC backplane ارتباط برقرار، ایجاد سرعت ارتباطات سریع تر از آنچه با ماژول های جداگانه CPU و Ethernet به دست می آید.برخی از چیزهای اساسی برای توجه در مورد IC693CPU364 این است که هنگام استفاده از CPU364 شما باید به زمین فریم در محل نصب آن متصلشما مي تونيد يه سيم زمين گيري رو در اين واحد براي اين کار پيدا کنيد

CPU364 از استاندارد نرم افزار فلش بدون EPROM و بدون EEPROM استفاده می کند. رتبه بندی فعلی در IC693CPU364 1A است و از فیوز GE Fanuc 44A725214?? 001 استفاده می کند.حداکثر ظرفیت CPU برای CPU364 25 MHz با استفاده از پردازنده 80386EX است. 2048 نقطه ورودی ، 2048 نقطه خروجی وجود دارد. حافظه ثبت از 128 تا 32640 کلمه قابل تنظیم است. CPU364 دارای ریاضیات نقطه شناور مبتنی بر نرم افزار است.

با انتشار نرم افزار 9.1 ویژگی های EGD و تنظیم نام به CPU364 اضافه شد. CPU364 دارای چهار چراغ LED ، یک دکمه Ethernet Restart ، یک کلید کلید استاندارد CPU ، یک کلید کلید LED ، یک کلید LED LED ، یک دکمه Ethernet Restart ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دکمه LED ، یک دسه کانکتور پورتچهار چراغ LED مربوط به رابط اترنت و پورت PS است. سه چراغ برای اترنت هستند: EOK، LAN و STAT،و 1 برای پورت PS استدکمه ایثرنت Restart چهار کاربرد دارد:

• آزمایش LED
• راه اندازی مجدد
• راه اندازی مجدد و وارد حالت بارگذاری نرم افزار
• راه اندازی مجدد و وارد حالت نگهداری

CPU364 دارای پورت 1 ، RS-232 ، پورت AAUI و پورت 10Base T است. این پورت ها به CPU364 امکان اتصال به یک ترمینال یا شبیه ساز ترمینال (PORT 1) را می دهند.3 به یک گیرنده ایثانت خارجی (AAUI)، و برای اتصال به یک شبکه 10Base T Ethernet است. نرم افزار بر روی CPU364، همانطور که در بالا ذکر شد، در حافظه فلش ذخیره شده و از طریق کانکتور پورت سریال بارگذاری می شود.این کار با استفاده از یک کامپیوتر شخصی با بارگذاری و نرم افزار انجام می شودبه طور مشابه، فرم ویئر رابط اترنت در حافظه فلش ذخیره شده و از طریق کانکتور پورت 1 به همان روش بارگذاری می شود.

IC693CPU364 مجهز به 8 baseplate است که شامل یک baseplate CPU واحد و 7 baseplate است که می تواند به عنوان baseplate گسترش یا از راه دور باشد.از یک پردازنده 80386EX استفاده می کند که با سرعت 25 مگاهرتز اجرا می شود و نیاز به بار 1.51 آمپر از منبع تغذیه +5 VDC. همچنین دارای یک فیوز ایترنت قابل تعویض با اندازه 2.69 x 2.69 x 6.1 میلی متر با ولتاژ 125 و جریان 1 A است.ماژول با دمای محیط از 0 تا 60 درجه سانتیگراد (یا 32 تا 140 درجه فارنهایت) کار می کند. این یک سرعت اسکن معمولی 0.22 میلی ثانیه در هر 1K از ارتباطات منطقی یا بول است.

IC693CPU364 تا 240K بایت حافظه برنامه در دسترس کاربر است. لطفا توجه داشته باشید: اندازه واقعی حافظه برنامه کاربر در دسترس بستگی به مقادیر تنظیم شده برای %R، %AI،و %AQ انواع حافظه کلمه قابل تنظیم همانطور که در زیر مشخص شده استحافظه رجیستری آن (%R) در افزایش 128 کلمه، از 128 تا 16384 کلمه با Logicmaster و از 128 تا 32640 کلمه با Control نسخه 2 قابل تنظیم است.2. آن را با یک حافظه جهانی جدا (٪ G) از 1280 بیت، کویل های داخلی (٪ M) از 4096 بیت، خروجی (معیضی) کویل (٪ T) از 256 بیت نصب می شود،و مرجع وضعیت سیستم (%S) 128 بیت (با %S)، %SA، %SB، %SC که هر کدام 32 بیت دارند). ورودی های آنالوگ (%AI) و خروجی ها (%AQ) هر دو در افزایش 128 کلمه، از 128 تا 16384 کلمه با Logicmaster و از 128 تا 32 کلمه پیکربندی می شوند.640 کلمه با نسخه 2 کنترل.2. خروجی های ورودی (%I) و خروجی (%Q) منحصربفرد هر یک 2048 هستند. این 28 کلمه (%SR) را در سیستم ثبت می کند که فقط برای مشاهده جدول مرجع استفاده می شود و نمی تواند در برنامه منطق کاربر ارجاع داده شود.این پشتیبانی از انواع RAM و حافظه فلش و دارای یک پشتیبانی ریاضی نقطه شناور مبتنی بر نرم افزار است.

آن را دارای ثبت شیفت، override، ساعت باتری پشتیبانی شده، با وقفه هایی که پشتیبانی از ویژگی فرعی دوره ای، و بیش از 2000 تایمر / شمارنده است.آن را فقط یک در ساخت در پورت سریالی است که از یک کانکتور در منبع برق PLC استفاده می کندپورت از پروتکل های برده SNP / SNP-X پشتیبانی می کند. این ماژول سازگاری PCM / CCM دارد؛ با این حال، برای پشتیبانی از SNP / SNP-x master، CCM، یا پشتیبانی برده RTU، به یک ماژول CMM نیاز دارد.همچنین نیاز به یک ماژول PCM برای پشتیبانی از RTU استاد. دارای یک رابط داخلی AAUI یا 10BASE-T Ethernet است (AAUI نیاز به یک گیرنده خارجی دارد در حالی که 10BASE-T مستقیم است). همچنین دارای یک Ethernet خارجی اضافی است که از ماژول های گزینه ای Ethernet پشتیبانی می کند.شبکه محلی نصب شده (LAN) نیاز به ماژول های گزینه ای برای Genius ، Profibus و FIP دارد. ماژول های قبلی ممکن است LED را به جای PS PORT SNP برچسب گذاری کنند.این ماژول ها یکسان هستند.

مشخصات فنی

اطلاعات فنی
