GE FANUC IC697BEM741, کنترل کننده اتوبوس FIP (FBC) تولید شده, ماژول های FIP IC670

GE FANUC IC697BEM741، کنترل‌کننده باس FIP (FBC) تولید شده، ماژول‌های FIP IC670

توضیحات محصول

IC697BEM741 یک کنترل‌کننده باس FIP (FBC) است که توسط GE Fanuc تولید شده است. این قطعه به PLC IC697 اجازه می‌دهد تا به یک شبکه فیلدباس 1 مگابیت FIP یا WorldFIP متصل شود. این می‌تواند ورودی/خروجی FIP را از اسکنرهای ورودی/خروجی از راه دور FIP IC693، ماژول‌های FIP IC670 و دستگاه‌های عمومی FIP مرتبط با GE Fanuc 90-70 IC697BEM741 اسکن کند.

نکات برجسته IC697BEM741 شامل یک کنترل‌کننده باس 2 کاناله است که یک اسلات واحد را در یک رک استاندارد یا VME Integrator اشغال می‌کند. FBC با Logicmaster 90-70 یا قابلیت پیکربندی نرم‌افزار برنامه‌نویسی کنترل پیکربندی شده است. دستگاه‌های ورودی/خروجی روی باس FIP به طور همزمان توسط کنترل‌کننده باس اسکن می‌شوند و داده‌های ورودی/خروجی یک بار در هر اسکن به CPU منتقل می‌شوند. حداکثر 31 کنترل‌کننده باس مختلف را می‌توان در یک سیستم PLC IC697 گنجاند. از این تعداد، چهار مورد می‌توانند کنترل‌کننده‌های باس FIP باشند.

یک باس FIP می‌تواند قطره‌های از راه دور (معروف به رک‌های ورودی/خروجی IC693 که از طریق ماژول‌های اسکنر ورودی/خروجی از راه دور به باس متصل می‌شوند) را سرویس دهد. هر قطره از راه دور ممکن است شامل هر c از ماژول‌های ورودی/خروجی گسسته و آنالوگ باشد. ایستگاه‌های کنترل میدانی (معروف به ماژول‌های ورودی/خروجی کنترل میدانی که از طریق یک واحد رابط باس FIP به باس متصل می‌شوند) و دستگاه‌های عمومی، از جمله رایانه‌هایی که از طریق یک ماژول FIP شخص ثالث به باس متصل می‌شوند. یک باس FIP بیشتر برای کنترل ورودی/خروجی استفاده می‌شود و می‌تواند برای ذخیره داده‌های پیکربندی در دستگاه‌های از راه دور و گزارش خطاها استفاده شود.

درباره IC697BEM741

کنترل‌کننده باس FIP IC697BEM741 یک کنترل‌کننده باس دو کاناله برای سیستم کنترل‌کننده باس FIP GE Fanuc Series 90-70 است. این کنترل‌کننده باس FIP به PLCهای GE IC697 اجازه می‌دهد تا به شبکه فیلدباس 1.0 مگابیت FIP یا WorldFIP (EN50170) متصل شوند. کنترل‌کننده باس FIP IC697BEM741 می‌تواند تا 128 دستگاه میدانی، از جمله یک ماژول ورودی/خروجی کنترل میدانی (با استفاده از واحد رابط باس FIP)، سری 90-70 و سری 90-30 PLCهای متصل به شبکه باس میدانی FIP، رک‌های ورودی/خروجی سری 90-30 (با استفاده از ماژول‌های اسکنر ورودی/خروجی از راه دور FIP) و دستگاه‌های عمومی مانند رایانه‌های عمومی متصل به باس (با استفاده از ماژول رابط FIP) را در خود جای دهد. کنترل‌کننده باس IC697BEM741 می‌تواند دستگاه‌های ورودی/خروجی را روی باس FIP به صورت سری اسکن کند و داده‌های ورودی/خروجی در هر اسکن تکراری تکمیل شده به CPU منتقل می‌شود. در طول یک اسکن، کنترل‌کننده باس IC697BEM741 به طور مستقل هر دستگاه از راه دور متصل را جستجو می‌کند، داده‌های خروجی را از PLC به دستگاه‌های متصل پخش می‌کند، امکان انتقال پیام‌های وابسته به زمان از دستگاه‌های میدانی را فراهم می‌کند و پیام‌های تشخیصی را از دستگاه‌های میدانی متصل دریافت می‌کند.

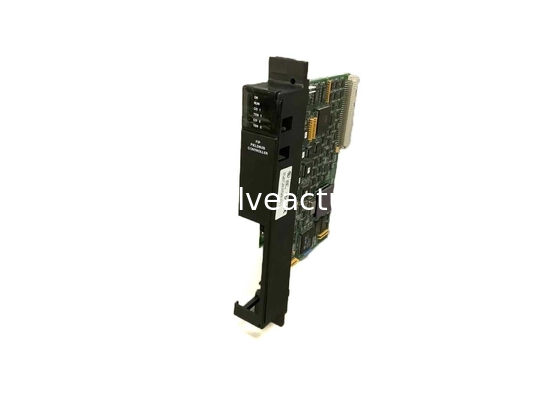

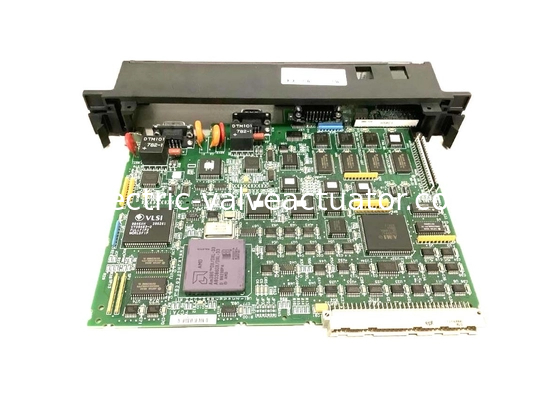

کنترل‌کننده باس FIP GE Fanuc IC697BEM741 یک اسلات واحد را در رک VME Integrator GE IC697 PLC (رک IC697CHS782 یا IC697CHS783) اشغال می‌کند. کنترل‌کننده باس FIP IC697BEM741 را می‌توان با نرم‌افزار برنامه‌نویسی Logicmaster Series 90-70 مبتنی بر ویندوز یا نرم‌افزار برنامه‌نویسی CIMPLICITY Control 90 پیکربندی کرد. کنترل‌کننده باس IC697BEM741 دارای 6 نشانگر LED در پنل جلویی است. 2 چراغ LED بالایی (LEDهای "MODULE OK" و "RUN") وضعیت عملکرد ماژول را نشان می‌دهند، در حالی که 4 LED پایینی وضعیت ارتباط را روی دستگاه نشان می‌دهند. کنترل‌کننده باس IC697BEM741 همچنین دارای یک دکمه فشاری درست زیر نشانگرهای LED برای بازنشانی محلی است. این دستگاه دارای یک کانکتور سریال 15 پین است که برای ارتقاء سیستم عامل عملیاتی به یک رایانه شخصی متصل می‌شود و همچنین دارای 2 کانکتور 9 پین باس FIP (کانال‌های 1 و 2) برای اتصال به 2 باس FIP است.

مشخصات فنی برای IC697BEM741
