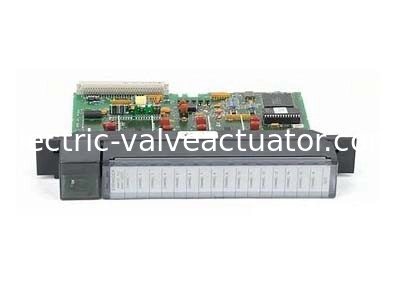

GE FANUC IC697ALG441 ، ماژول افزاينده ورودي آنالوگ ، سري 90-30

Name: GE FANUC IC697ALG441 ، ماژول افزاينده ورودي آنالوگ ، سري 90-30
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: IC697ALG441
Price: 210.00 USD
Availability: InStock

نام تجاری:	GE
شماره مدل:	IC697ALG441
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

ایالات متحده آمریکا

توضیح محصول:

ماژول Expander ولتاژ

تعداد ورودی ها:

16 ورودی

محدوده ولتاژ ورودی:

10 تا +10 ولت

نرخ تبدیل:

2 خانم

کالیبراسیون:

تعیین شده کارخانه در 10 ولت +/- 2 میلی ولت

خطای حداکثر:

+/-. 03 ٪ از ارزش کامل ، +/-. 02 ٪ از ارزش

جزئیات بسته بندی:

جعبه اصلی جدید

توضیحات محصول

GE FANUC IC697ALG441 ، ماژول افزاينده ورودي آنالوگ ، سري 90-30

توضیحات محصول

فانوک GE IC697ALG441 یک ماژول افزایشی ورودی آنالوگ برای سری 90-30 GE است.زیرسیستم کامل آنالوگ شامل تبدیل کننده پایه و دو ماژول گسترش دهنده است. این قطعه ماژول گسترش دهنده ولتاژ است و 16 کانال دارد. هر یک از این 16 ورودی دیفرانسیل تا سیگنال های 10 ولت را می پذیرد.ولتاژ گسترش دهنده برای ورودی های اضافی فراهم می کنداین کار با هزینه کمتر در هر نقطه انجام می شود. زیرسیستم کامل قادر به پذیرش حداکثر 120 نقطه است.هیچ نیازی برای کاربر برای پیکربندی DIP سوئیچ ها یا پرش هنگام استفاده از این سیستم وجود دارد. تنظیم آن با استفاده از نرم افزار برنامه نویسی ویندوز آسان است. یک زیرسیستم معمولی شامل یک ماژول تبدیل کننده پایه و در صورت لزوم، یک یا چند ماژول گسترش دهنده است.کاربران می توانند تعداد ورودی های کل سیستم را تا حداکثر 120 افزایش دهند.این کار با ایجاد زنجیره ای از حداکثر هفت ماژول گسترش دهنده از کنورتر پایه انجام می شود.

مشخصات فنی

محدوده ورودی ولتاژ:	-10 تا +10 ولت
محدوده ورودی فعلی:	4 تا 20 mA
کالیبراسیون:	تنظیم کارخانه در 10 ولت +/- 2mV
تعداد ورودی ها:	16 به زودي... ورودي ولتاژ
نوع ماژول:	ماژول گسترش دهنده ورودی آنالوگ
قدرت:	+ 5 ولت

اطلاعات فنی

مشخصات

محدوده ورودی:	ولتاژ: 10 ولت تا 10 ولت جریان: 4 تا 20 میلی آمپر
قطعنامه:	اندازه گیری پیش فرض (16 بیت) 312.5 میکرو ولت در هر مرحله LSB در ولتاژ 0.5 میکرو آمپر در هر مرحله LSB در 4 تا 20 mA هیچ کد از دست رفته بیش از 16 بیت در ولتاژ هیچ کد از دست رفته بیش از 14 بیت در جریان توجه:مقیاس گذاری کاربر ممکن است کد های پرش شده را در 2 یا 3 بیت پایین تر بسته به عوامل مورد استفاده معرفی کند.
دقت: کالیبراسیون	تنظیم کارخانه در مقیاس کامل = 10 ولت ± 2 میلی ولت در ماژول تبدیل پایه. حداکثر خطاهای 25 ° C (77 ° F) عبارتند از: ولتاژ تبدیل پایه، ± 0.01٪ از مقیاس کامل، ± 0.02٪ از ارزش جریان تبدیل پایه، ±.۰۵ درصد از مقیاس کامل، ±.1% از مقدار ولتاژ اسپاندر، ±.03% از مقدار کامل، ±.02% از مقدار جریان اسپاندر ± 0,07% از مقیاس کامل، ± 0,1٪ از مقدار
مبدل پایه	به طور مداوم برای صفر و مثبت مقیاس کامل (قبل از مقیاس بندی کاربر) ارزش های خود را کالیبراسیون می کند. کالیبراسیون میدان به طور معمول مورد نیاز نیست؛ هیچ تعدیلی صفر وجود ندارد.یک trimpot بر روی تبدیل پایه تنظیم مقدار مقیاس کامل در ورودی 10Vبرای برنامه های کاربردی حیاتی این می تواند برای جبران پیری مرجع
دقت: خطی بودن	±.02٪ از مقیاس کامل در کل محدوده منفی تا مثبت.
ضریب دمای	±5 PPM در هر درجه سانتی گراد ±15 PPM در هر درجه سانتی گراد حداکثر، ولتاژ ±30 PPM در هر درجه سانتی گراد حداکثر، جریان
مقاومت ورودی:	ورودی ولتاژ: بیشتر از 10 مگوم در مقاومت DC AC، 20K اوم در سری با خازن 0.47 mfd. ورودی های فعلی: 250 اوم، 0.1٪ شنت دقیق
رد حالت معمول:	محدوده ولتاژ - حداکثر ورودی سیگنال باید بین +13 و 13 ولت نسبت به ترمینال ANLGCOM باشد.
حساسیت:	پاسخ به سیگنال های حالت معمولی در محدوده های فوق به طور معمول 70 dB CMRR است که مربوط به 0.02٪ خواندن مقیاس کامل برای ورودی 0V در حالت 10 ولت است.سیگنال های ورودی مداوم فراتر از محدوده حالت مشترک می تواند منجر به تبدیل غیر طبیعی بدون ایجاد آلارم شود.
صداي متقابل:	ورودی های با سرعت بالا در ماژول Base Converter ممکن است برخی از تعاملات بین کانال های مجاور را نشان دهد. این به طور معمول است.04% تفاوت بین ورودی تحت تاثیر و ورودی کانال مجاوراین اثر را می توان با ترتیب ورودی ها با سطوح مشابه در کانال های مجاور به حداقل رساند. هیچ تعامل قابل اندازه گیری بین کانال های ورودی Expander وجود ندارد.
نرخ تبدیل:	ورودی های Base Converter به صورت متوالی در حدود هر 2.4 ms تا 2.8 ms (حداکثر) برای تمام 8 کانال به روز می شوند. یک ورودی Expander در طول هر اسکن ورودی های Base Converter به روز می شود.زمان بین به روز رسانی های Expander = 44.8 x N ms (N = تعداد ماژول های گسترش دهنده موجود)

زمان پاسخ:	هر ورودی دارای یک فیلتر عبور کم با 100 رادیان در ثانیه (0.01 ثانیه) است. یک فیلتر دیجیتال در کانال های ورودی Base Converter قطب دوم را در 450 رادیان در ثانیه اضافه می کند.یک نمونه و نگه داشتن حفظ رزولوشن کاملزمان تنظیم با دقت مشخص شده برای ورودی مرحله ای از صفر تا مقیاس کامل به شرح زیر است: 5. ۰٪ ۳۰ میلی ثانیه 1. ٠٪ ۴۲ میلی ثانیه 0.5٪ 51 میلی ثانیه 0.1% 67 میلی ثانیه
حفاظت از ورودی:	ورودی های جدا شده از VME backplane - اما نه بین کانال های ورودی.
شتاب:	ورودی هایی که به طور معمول تحت تأثیر موج حلقه ای خفیف حالت عادی تا 1000 ولت قرار نمی گیرند. اوج حالت عادی یا متقاطع تا 2500 ولت هیچ آسیبی ایجاد نمی کند.اما ممکن است گاهی اوقات باعث داده های بد شود اگر آنها به طور تصادفی با تبدیل کانال تحت تاثیر رخ دهد.
ولتاژ فوق العاده مستمر:	ورودی ها در حالت عادی یا حالت عادی 120 VAC یا 125 VDC حداقل 1 دقیقه دوام می آورند. زمان های طولانی تر ممکن است به مقاومت محدود کننده جریان ورودی آسیب برساند. خسارت محدود به فقط ورودی تحت تاثیر است.
نیاز به قدرت:
صفحه پشتی قفسه	+5 ولت در حداکثر 0.8A (4 وات) برای کنورتر پایه +5 ولت در 0.4A (2 وات) برای هر ماژول گسترش دهنده
طرف میدان	برای ماژول هیچ گونه قدرت مورد نیاز نیست؛ با این حال، جریان برای ورودی 4 تا 20 mA باید توسط کاربر تامین شود.
