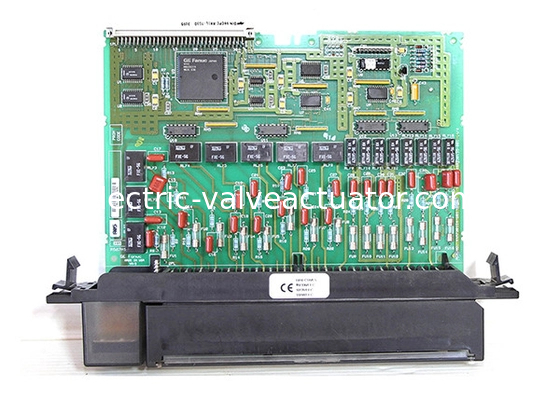

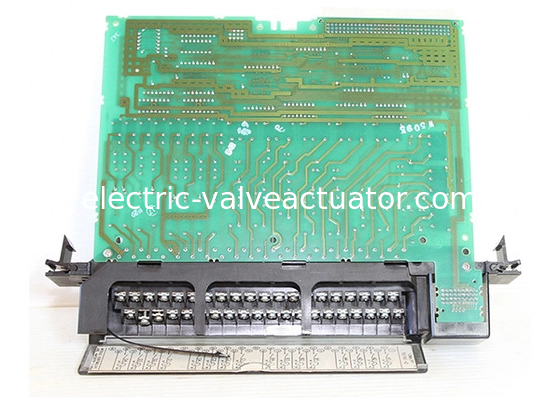

ماژول ورودی جدا شده GE FANUC IC697MDL241 ، 240 VAC ساخته شده

ماژول ورودی گسسته 240 ولت AC IC697MDL241 GE FANUC تولید شده است

توضیحات محصول

IC697MDL241 یک ماژول ورودی گسسته 240 ولت AC است که توسط GE Fanuc تولید شده است. ویژگی‌های برجسته این ماژول شامل 16 نقطه مجزا، یک فیلتر ورودی 20 میلی‌ثانیه‌ای و سازگاری با سوئیچ‌های مجاورتی است. ماژول IC697MDL241 برای استفاده با PLC (کنترل‌کننده منطقی مجاورتی) طراحی شده است. هر ورودی مجزا می‌تواند در یک فاز جداگانه از منبع تغذیه AC استفاده شود.

ورودی واکنشی با ویژگی‌های جریان-ولتاژ استاندارد IEC است. ویژگی‌ها با انواع سوئیچ‌های مجاورتی سازگار هستند. ماژول IC697MDL241 مجهز به نشانگرهای LED است که وضعیت روشن و خاموش هر نقطه را در سمت منطقی مدار نشان می‌دهد. این نشانگرها در بالای ماژول قرار دارند. IC697MDL241 به صورت مکانیکی کلید خورده است تا جایگزینی صحیح با نوع مشابه در میدان را حفظ کند. مراجع I/O توسط کاربر قابل تنظیم است و نیازی به سوئیچ‌های DIP یا جامپر نیست. پیکربندی از طریق عملکرد پیکربندی نرم‌افزار برنامه‌نویسی MS-DOS یا Windows که بر روی Windows 95 یا Windows NT از طریق Ethernet TCP/IP یا از طریق پورت SNP اجرا می‌شود، تکمیل می‌شود. عملکرد پیکربندی نرم‌افزار برنامه‌نویسی به راحتی از قبل نصب شده است.

IC697MDL241 با مجموعه‌ای از دستگاه‌های ورودی، از جمله دکمه‌های فشاری، سوئیچ‌های محدودکننده و سوئیچ‌های انتخاب‌کننده، و همچنین سوئیچ‌های مجاورتی الکترونیکی، هم 2 سیمه و هم 3 سیمه، سازگار است. مدار ورودی خازنی است تا از اتلاف گرمای کم اطمینان حاصل شود، که به قابلیت اطمینان و عمر طولانی ماژول کمک می‌کند. ویژگی‌های جریان ورودی معمولاً 10 میلی‌آمپر در حالت روشن ارائه می‌دهد و می‌تواند تا 5 میلی‌آمپر جریان نشتی را در حالت خاموش جذب کند. این ماژول با انواع سوئیچ‌های مجاورتی 2 و 3 سیمه سازگار است.

درباره IC697MDL241

ماژول ورودی IC697MDL241 یک ماژول ورودی گسسته است که توسط GE Fanuc به عنوان بخشی از سری 90-70 تولید شده است. این ماژول با ولتاژ 240 ولت AC کار می‌کند و دارای 16 نقطه مجزای جداگانه با زمان فیلتر ورودی 20 میلی‌ثانیه و سازگاری با سوئیچ مجاورتی است. این ماژول برای استفاده با کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) طراحی و در نظر گرفته شده است و هر ورودی مجزا می‌تواند به عنوان یک فاز منبع تغذیه AC واحد عمل کند. همچنین دارای ورودی‌هایی است که با ویژگی‌های جریان-ولتاژ استاندارد IEC واکنش‌پذیر هستند که با سوئیچ‌های مجاورتی مختلف سازگار هستند. ماژول GE Fanuc IC697MDL241 دارای LEDهایی برای نشان دادن وضعیت روشن و خاموش برای هر یک از نقاط در سمت منطقی مدار است. LEDها در بالای ماژول قرار دارند.

ماژول ورودی گسسته GE Fanuc IC697MDL241 به صورت مکانیکی کلید خورده است تا جایگزینی آسان با یک نوع ماژول مربوطه در میدان را فراهم کند. کاربران می‌توانند مراجع I/O را پیکربندی کنند و نیازی به جامپرهای DIP یا سوئیچ‌ها نیست. این پیکربندی‌ها را می‌توان از طریق عملکرد پیکربندی نرم‌افزار برنامه‌نویسی Windows یا MS-DOS که بر روی سیستم عامل Windows NT یا Windows 95 از طریق پورت SNP یا پورت Ethernet TCP/IP اجرا می‌شود، تکمیل کرد. عملکرد پیکربندی نرم‌افزار برنامه‌نویسی از قبل نصب شده است. ماژول IC697MDL241 با مجموعه‌ای از دستگاه‌های ورودی مانند سوئیچ‌های محدودکننده، سوئیچ‌های انتخاب‌کننده، دکمه‌های فشاری و سوئیچ‌های مجاورتی الکترونیکی 2 و 3 سیمه مطابقت دارد. ماژول IC697MDL241 دارای مدار ورودی خازنی است که اطمینان می‌دهد اتلاف گرمای کمی وجود دارد و این به قابلیت اطمینان و عمر طولانی ماژول کمک می‌کند. این ماژول دارای جریان ورودی معمولی 10 میلی‌آمپر در حالت روشن است و همچنین می‌تواند جریان نشتی تا 5 میلی‌آمپر را در حالت خاموش جذب کند.

مشخصات فنی

اطلاعات فنی

مشخصات16 مجزاورودی‌ها در هر ماژول500 ولت RMS بین گروه‌های ورودی16 مجزاجداسازی:1500 ولت RMS - هر ورودی به صفحه پشتی500 ولت RMS بین گروه‌های ورودیجریان ورودی:20 میلی‌آمپر (معمولی) در ولتاژ نامی (واکنشی)
