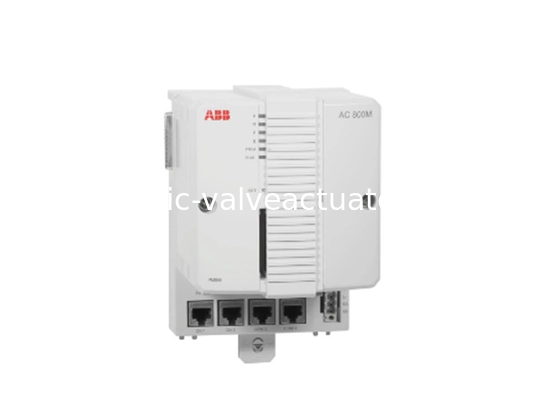

24 مگاهرتز 6.253 مگابایت (از 800xA 5.1 FP4) PM851AK01 3BSE066485R1 ماژول I O دیجیتال

Name: 24 مگاهرتز 6.253 مگابایت (از 800xA 5.1 FP4) PM851AK01 3BSE066485R1 ماژول I O دیجیتال
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	PM851AK01 3BSE066485R1
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

هندوستان

I/O جریان ، DC:

500 میلی آمپر

نوع مصرف 24 ولت:

140 میلی آمپر

دما، عملکرد:

0 تا 55+ درجه سانتی گراد

دما ، ذخیره سازی:

25- تا 70+ درجه سانتی گراد

جزئیات بسته بندی:

جعبه اصلی جدید

توضیحات محصول

24 مگاهرتز 6.253 مگابایت (از 800xA 5.1 FP4) PM851AK01 3BSE066485R1 ماژول I O دیجیتال

برد CPU حاوی میکروپروسسور و حافظه RAM، یک ساعت زمان واقعی، شاخص های LED، دکمه فشار INIT و رابط CompactFlash است.

صفحه پایه کنترل کننده PM851A دارای دو پورت اترنت RJ45 (CN1 ، CN2) برای اتصال به شبکه کنترل و دو پورت سریال RJ45 (COM3 ، COM4) است.

توجه داشته باشید که یک پورت PM851/PM851A به یک پورت اترن (CN1) محدود شده است، بنابراین اترن اضافی در دسترس نیست. یکی از پورت های سریال (COM3) یک پورت RS-232C با سیگنال های کنترل مودم است،در حالی که پورت دیگر (COM4) جدا شده و برای اتصال یک ابزار پیکربندی استفاده می شود..

روش های ساده اتصال / جدا کردن ریل DIN، با استفاده از مکانیسم اسلاید و قفل منحصر به فرد.تمام صفحات پایه با یک آدرس اترنت منحصر به فرد که هر پردازنده با یک هویت سخت افزاری فراهم می کند، ارائه شده استآدرس را می توان در برچسب آدرس اترنت متصل به صفحه پایه TP830 یافت.

ویژگی ها و مزایا

قابلیت اطمینان و روش های تشخیص خطای ساده
مدولاریت، اجازه می دهد تا گسترش مرحله به مرحله
کلاس حفاظت IP20 بدون نیاز به محفظه
کنترل کننده می تواند با سازنده کنترل 800xA پیکربندی شود
کنترل کننده دارای گواهینامه EMC کامل است
سخت افزار مبتنی بر استانداردهای اتصال ارتباطات بهینه (ایثرنت، PROFIBUS DP و غیره)

اطلاعات عمومی

شماره مقاله	3BSE066485R1 (PM851AK01)
تخلیه	نه
صداقت بالا	نه
فرکانس ساعت	۲۴ مگاهرتز
عملکرد، 1000 عملیات بولی	0.46ms
عملکرد	0.46ms
حافظه	12 MB (از 800xA 5.1 FP4)
RAM در دسترس برای استفاده	6.253 MB (از 800xA 5.1 FP4)
حافظه فلش برای ذخیره سازی	آره

اطلاعات دقیق

نوع پردازنده	MPC860
زمان رو با قرمز عوض کن.	NA
تعداد درخواست ها در هر کنترل کننده	32
تعداد برنامه ها در هر درخواست	64
تعداد نمودارها در هر برنامه	128
تعداد وظایف در هر کنترل کننده	32
تعداد دوره های مختلف	32
زمان چرخه بر اساس برنامه های کاربردی	تا 1 ms
Flash PROM برای ذخیره سازی نرم افزار	2 مگابايت
منبع برق	24 ولت DC (19.2-30 ولت DC)
مصرف برق +24 ولت typ/max	180 / 300 mA
نوع توانبخشی	4.32 وات (حداقل 7.2 وات)
ورودی وضعیت منبع برق اضافی	آره
باتری پشتیبان داخلی	لیتیوم، 3.6 ولت
ثبات ساعت در زمان واقعی	100 ppm (تقریباً 1 ساعت در سال)
همگام سازی ساعت	1 ms بین کنترل کننده های AC 800M با پروتکل CNCP
صف رویدادها در کنترل کننده برای هر مشتری OPC	تا 3000 رویداد
سرعت انتقال AC 800M به سرور OPC	36 تا 86 رویداد/ ثانیه، 113 تا 143 پیام داده/ ثانیه
ماژول های ارتباطی در اتوبوس CEX	1
جریان تغذیه در اتوبوس CEX	2.4 A
خوشه های I/O بر روی Modulebus با غیر قرمز.	1 الکتریکی، 1 نوری
I/O خوشه ها در Modulebus با قرمز.	NA
ظرفیت I/O در Modulebus	حداکثر 24 ماژول I/O
نرخ اسکن ماژولبس	0 - 100 ms (زمان واقعی بسته به تعداد ماژول های I/O)
جریان تغذیه بر روی ماژول بس الکتریکی	24 ولت: حداکثر 1.0 A 5 ولت: حداکثر 1.5 A
کانال های اترنت	1
رابط Ethernet	اترنت (IEEE 802.3) ، 10 Mbit/s، RJ-45، زن (8 قطب)
پروتکل شبکه کنترل	MMS (خدمات پیام تولید) و IAC (اتصالات بین برنامه ها)
ستون فقرات توصیه شده شبکه کنترل	100 Mbit/s Ethernet سوئیچ شده
رابط RS-232C	2 (یک عمومی، 1 برای ابزار سرویس)
رابط RS-232C (COM3) (فقط غیر قرمز)	RS-232C، 75-19 200 باود، RJ-45 ماده (8 قطب) ، غیر اپتو منزوی، پشتیبانی کامل RTS-CTS
رابط RS-232C (COM4) (فقط غیر قرمز)	RS-232C، 9 600 باود، RJ-45 ماده (8 قطب) ، اپتو منزوی، بدون پشتیبانی RTS-CTS

محیط زیست و گواهینامه

دمای کار	+5 تا +55 °C (+41 تا +131 °F)
درجه حرارت، ذخیره سازی	-40 تا +70 °C (-40 تا +158 °F)
تغییرات دمایی	3 °C/دقیقه مطابق IEC/EN 61131-2
ارتفاع	2000 متر مطابق IEC/EN 61131-2
درجه آلودگی	درجه 2 مطابق IEC/EN 61131-2
حفاظت از خوردگی	G3 مطابق با ISA 71 است.04
رطوبت نسبی	۵ تا ۹۵٪، بدون فشرده سازی
سر و صدای منتشر شده	< 55 دبیل (A)
ارتعاش	10 < f < 50 هرتز: دامنه 0.0375 میلی متر 50 < f < 150 Hz: شتاب 0.5 g 5 < f < 500 هرتز: شتاب 0.2 g
ولتاژ نامی عایق بندی	50 ولت
ولتاژ آزمون دی الکتریک	500 ولت برق برق
کلاس حفاظت	IP20 با توجه به EN 60529، IEC 529
انتشار و مصونیت	EN 61000-6-4، EN 61000-6-2
شرایط محیط زیست	صنعت
علامت CE	آره
ایمنی برق	EN 50178، IEC 61131-2، UL 508
محل خطرناک	cULus کلاس 1، منطقه 2، AEx nA IIC T4، ExnA IIC T4Gc X
گواهینامه های دریایی	ABS، BV، DNV-GL، LR، RS
تایید TUV	نه
انطباق RoHS	EN 50581:2012
انطباق با WEEE	دستورالعمل های مربوط به این ماده:
