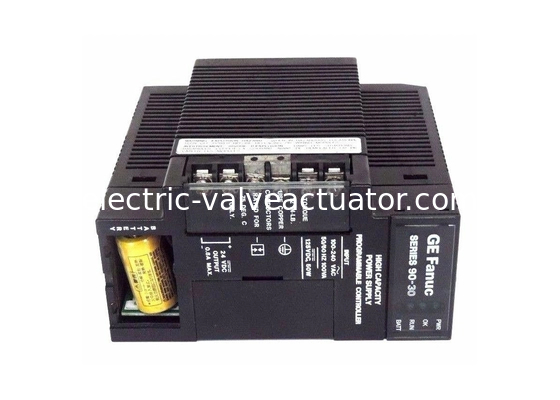

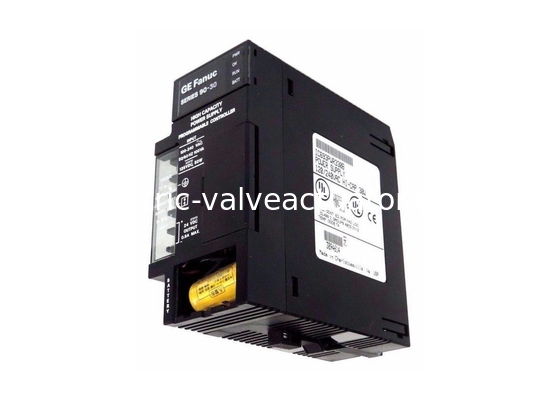

ماژول تامین برق با ظرفیت بالا سری 90-30 پلت فرم GE FANUC IC693PWR330

GE FANUC IC693PWR330، ماژول منبع تغذیه با ظرفیت بالا

پلتفرم سری 90-30

توضیحات محصول

IC693PWR330 یک منبع تغذیه با ظرفیت بالا با 30 وات خروجی و ورودی 120/240 VAC/125 VDC. برنامه‌هایی وجود دارند که ممکن است به +5V ظرفیت جریان بالا نیاز داشته باشند که ممکن است در منبع تغذیه استاندارد (IC693PWR321) وجود نداشته باشد. بنابراین، این منبع تغذیه با ظرفیت بالا اجازه می‌دهد تا هر یک از 30 وات از منبع +5 ولت استفاده شود. IC693PWR330 می‌تواند از یک منبع ولتاژ ورودی در محدوده 85 تا 264 VAC یا 100 تا 300 VDC کار کند. این منبع تغذیه یک خروجی +5 VDC, +24 VDC خروجی‌های رله‌ای را ارائه می‌دهد که برق را به مدارهای ماژول‌های رله خروجی سری 90-30 توزیع می‌کند. یک +24 VDC ایزوله که به صورت داخلی توسط برخی از ماژول‌ها استفاده می‌شود، ممکن است برای ارائه برق خارجی برای ماژول‌های ورودی 24 VDC استفاده شود. IC693PWR330 دارای اتصالات سیم‌کشی میدانی برای منابع تغذیه ورودی AC/DC. این دو منبع تغذیه شامل 6 ترمینال هستند که برای اتصال کاربر استفاده می‌شوند. این اتصالات شامل؛ منبع تغذیه AC، منبع تغذیه 20 VAC و سیم‌های اتصال به زمین از منبع تغذیه 240 VAC هستند. آنها از طریق 3 ترمینال بالایی در جلوی منبع تغذیه به سیستم متصل می‌شوند. حساسیت آنها به منبع تغذیه ورودی AC/DC معمولاً کم است.

IC693PWR330 شامل دستگاه‌های حفاظت از ولتاژ بیش از حد ورودی است که دارای اتصال داخلی در پین 4 است که در نوار ترمینال کاربر یافت می‌شود. این پین به پین 3 با جامپر تسمه‌ای ارائه شده متصل می‌شود که در شرکت به خوبی تنظیم شده است. جامپر تسمه‌ای را می‌توان برداشت تا در صورت عدم نیاز به حفاظت از ولتاژ بیش از حد از هر دو پین 3 و 4. همچنین به حفاظت از جریان بیش از حد نیاز دارد که توسط خروجی منطقی 5 ولت ارائه می‌شود که به صورت الکترونیکی به 3.5 آمپر (7 آمپر برای منابع با ظرفیت بالا) محدود شده است. هر زمان که بار اضافی وجود داشته باشد، در داخل حس می‌شود که ممکن است منجر به خاموش شدن منبع تغذیه شود. یک فیوز داخلی در ورودی به عنوان پشتیبان برق در صورت بروز چنین مواردی عمل می‌کند. همچنین از منبع تغذیه در برابر خطاهای داخلی محافظت می‌کند.

منبع تغذیه با ظرفیت بالای GE Fanuc IC693PWR330 یک ماژول منبع تغذیه مدولار برای سیستم کنترل PLC سری 90-30 است. منابع تغذیه GE Fanuc سری 90-30 به صورت مدولار طراحی شده‌اند تا امکان اتصال مستقیم به اسلات سمت چپ تمام صفحات پایه سری 90-30 را فراهم کنند، در نتیجه زمان و هزینه‌های نصب را کاهش می‌دهند. منبع تغذیه IC693PWR330 به سری ورودی AC/DC با ظرفیت بالا تعلق دارد و قادر است از یک منبع ولتاژ ورودی در محدوده 85 ولت AC تا 264 ولت AC یا 100 ولت DC تا 300 ولت DC کار کند. منبع تغذیه IC693PWR330 برای برنامه‌هایی طراحی شده است که به بیش از 5 ولت DC و بیش از آنچه ماژول منبع تغذیه استاندارد IC693PWR321 می‌تواند ارائه دهد، نیاز دارند و به شما امکان می‌دهد از تمام ظرفیت خروجی 30 وات از منبع +5 ولت DC استفاده کنید.

منبع تغذیه GE Fanuc IC693PWR330 دارای یک ظرفیت خروجی استاندارد 5 ولت DC با 30 وات توان خروجی کل است. همچنین دارای یک خروجی رله 24 ولت DC با 15 وات توان است که برق را به مدارهای ماژول‌های رله خروجی سری 90-30 می‌دهد و یک خروجی 24 ولت DC ایزوله با 20 وات توان کل دارد که به صورت داخلی توسط برخی از ماژول‌های I/O استفاده می‌شود و همچنین می‌تواند برای ارائه برق خارجی برای ماژول‌های ورودی 24 ولت DC استفاده شود. منبع تغذیه IC693PWR330 دارای یک ولتاژ ورودی نامی 120/240 ولت AC یا 125 ولت DC و یک محدوده ولتاژ عملیاتی قابل قبول 85 تا 264 ولت AC یا 100 تا 300 ولت DC است. منبع تغذیه IC693PWR330 دارای حداقل زمان نگهداری 20 میلی‌ثانیه و حداکثر محدودیت حفاظت از جریان بیش از حد 7 آمپر در خروجی 5 ولت DC است.
