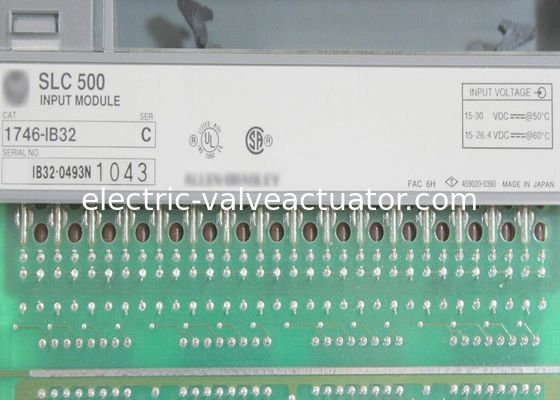

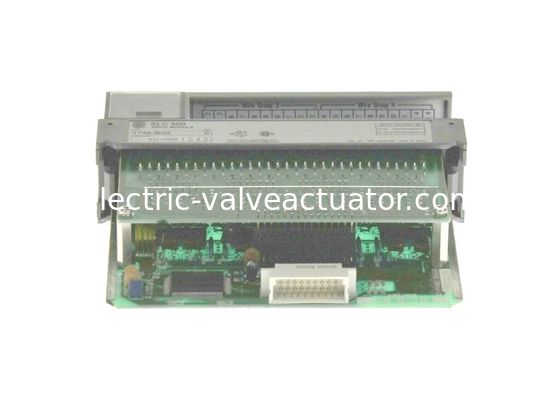

ماژول ورودی AB 1746-IB32 ، ماژول ورودی SLC 500

AB 1746-IB32 یک ماژول ورودی گسسته SLC 500 است. این ماژول با ولتاژ اسمی 24VDC و در محدوده ولتاژ 15-30V DC @ 50 °C (122 °F) یا 15-26.4V DC @ 60 °C (140 °F) کار می کند. این ماژول معمولاً برای اتصال دستگاه های الکتریکی مانند سوئیچ ها، سنسورها، کنتاکت های کمکی و سایر دستگاه های باینری یا روشن/خاموش استفاده می شود. حداکثر سی و دو (32) سیگنال ورودی ممکن است به این ماژول از طریق کانال های ماژول ورودی 32 تعبیه شده سیم کشی شوند.

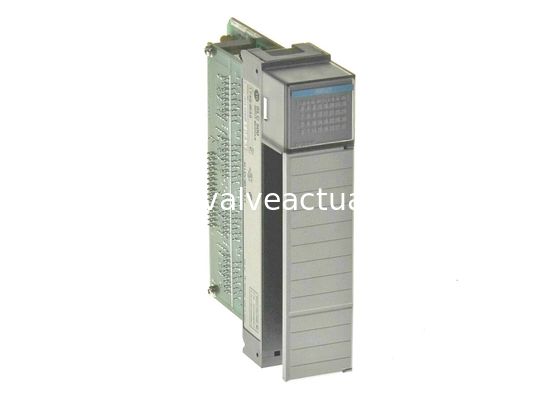

1746-IB32 یک ماژول تک اسلات است که با استفاده از نرم افزار برنامه نویسی RSLogix 500 پیکربندی شده است. این ماژول برای استفاده با هر پردازنده SLC 500، ایده آل با سخت افزار SLC 500 Modular Style سازگار است. این ماژول از نصب محلی، در کنار کنترلر یا به یک رک I/O توسعه یا به یک شاسی I/O از راه دور در امتداد یک آداپتور ارتباطی SLC 500 پشتیبانی می کند. این ماژول مستقیماً به هر اسلات موجود از شاسی 1746 به جز اسلات 1 که برای کنترلر SLC 500 رزرو شده است، نصب می شود.

1746-IB32 دارای جریان صفحه پشتی 50 میلی آمپر در 5VDC با حداکثر ولتاژ ورودی حالت خاموش 5VDC، جریان ورودی اسمی 5.1 میلی آمپر در 24 ولت DC، حداکثر جریان ورودی حالت خاموش 1.5 میلی آمپر با تاخیر سیگنال معمولی 8 میلی ثانیه برای هر دو انتقال سیگنال روشن به خاموش و خاموش به روشن است.

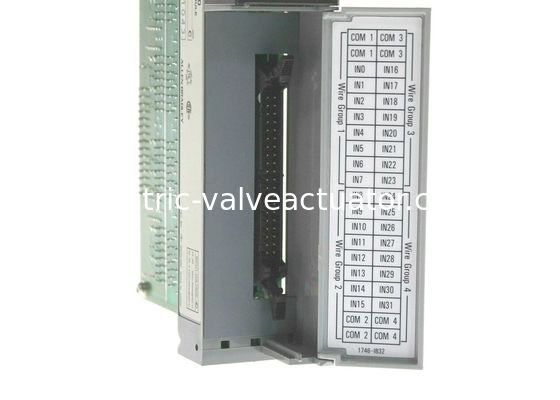

هنگام نصب ماژول، اطمینان حاصل کنید که برق از شاسی جدا شده است زیرا این ماژول از حذف و درج تحت قدرت (RIUP) پشتیبانی نمی کند. این ماژول با یک ترمینال بلوک قابل جابجایی همراه است که امکان سیم کشی از راه دور به ماژول و همچنین نگهداری ساده شده را فراهم می کند زیرا RTB امکان درج به ماژول دیگری از همان نوع را فراهم می کند.

1746-IB32 عایق بندی از صفحه پشتی را در 1500 ولت AC به مدت 60 ثانیه بین صفحه پشتی و I/O ارائه می دهد و دارای مقاومت دی الکتریک 1500 ولت AC است. حداقل ولتاژ در مدار آن در حالت روشن 15.0 ولت DC است و در حالت خاموش، افت ولتاژ حداکثر 5.0 ولت DC و حداکثر جریان نشتی 1.5 میلی آمپر دارد. ماژول 1746-IB32 دارای حداکثر زمان تاخیر سیگنال 3 میلی ثانیه در ورودی های خود در حالت روشن و خاموش است و دارای جریان ورودی اسمی کلی 5.1 میلی آمپر در ولتاژ اسمی 24 ولت DC است. 1746-IB32 دارای یک براکت دمای عملیاتی بین 0 تا 60 درجه سانتیگراد (32 تا 140 درجه سانتیگراد) در رطوبت غیر متراکم 5 تا 95٪ است و دارای مقاومت لرزشی عملیاتی 1G در 5 تا 200 هرتز و رتبه شوک 30G است.
