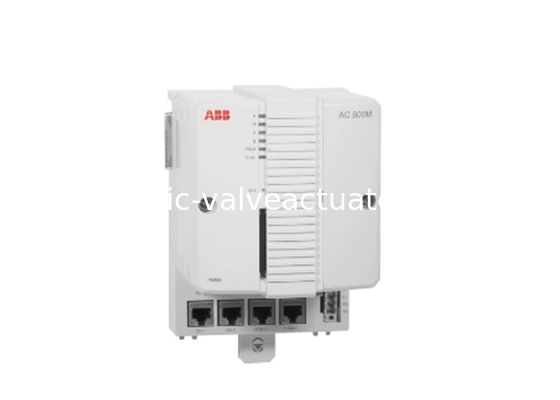

PM858K01 3BSE082895R1 ماژول I O دیجیتال 24 ولت DC (19.2-30 ولت DC) 210 / 360 mA

Name: PM858K01 3BSE082895R1 ماژول I O دیجیتال 24 ولت DC (19.2-30 ولت DC) 210 / 360 mA
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	PM858K01 3BSE082895R1
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

هندوستان

I/O جریان ، DC:

500 میلی آمپر

نوع مصرف 24 ولت:

140 میلی آمپر

دما، عملکرد:

0 تا 55+ درجه سانتی گراد

دما ، ذخیره سازی:

25- تا 70+ درجه سانتی گراد

جزئیات بسته بندی:

جعبه اصلی جدید

توضیحات محصول

PM858K01 3BSE082895R1 ماژول I O دیجیتال 24 ولت DC (19.2-30 ولت DC) 210 / 360 mA

برد CPU حاوی میکروپروسسور و حافظه RAM، یک ساعت زمان واقعی، شاخص های LED، دکمه فشار INIT و رابط CompactFlash است.
صفحه پایه کنترل کننده PM858 دارای دو پورت اترنت RJ45 (CN1 ، CN2) برای اتصال به شبکه کنترل و دو پورت سریال RJ45 (COM3 ، COM4) است.یکی از پورت های سریال (COM3) یک پورت RS-232C با سیگنال های کنترل مودم است، در حالی که پورت دیگر (COM4) جدا شده و برای اتصال یک ابزار پیکربندی استفاده می شود. کنترل کننده از افزوده شدن CPU برای دسترسی بالاتر پشتیبانی می کند (CPU، CEX-Bus،رابط های ارتباطی و S800 I/O).

روش های ساده اتصال / جدا کردن ریل DIN، با استفاده از مکانیسم اسلاید و قفل منحصر به فرد.تمام صفحات پایه با یک آدرس اترنت منحصر به فرد که هر پردازنده با یک هویت سخت افزاری فراهم می کند، ارائه شده استآدرس را می توان در برچسب آدرس اترنت متصل به صفحه پایه TP830 یافت.

(تنها با سیستم 800xA 6 سازگار است.0.2، کنترل کامپکت سازنده 6.0.0-1 و بعد از آن. لطفا برای اطلاعات بیشتر به بروزرسانی محصول مراجعه کنید.)

ویژگی ها و مزایا

• قابلیت اطمینان و روش های تشخیص خطای ساده
• مدل سازی، اجازه می دهد تا گسترش مرحله به مرحله
• حفاظت از کلاس IP20 بدون نیاز به محفظه
• کنترل کننده می تواند با سازنده کنترل 800xA پیکربندی شود
• کنترل کننده دارای گواهینامه EMC کامل است
• بخش بندی CEX-Bus با استفاده از یک جفت از BC810 / BC820
• سخت افزار مبتنی بر استانداردهای اتصال ارتباطات بهینه
(ایترنت، پروفیبس دی پی و غیره)
• پورت های ارتباطی ایترنت اضافی داخلی

اطلاعات عمومی

شماره مقاله	3BSE082895R1 (PM858K01)
تخلیه	نه
صداقت بالا	نه
فرکانس ساعت	33 مگاهرتز
عملکرد، 1000 عملیات بولی	0.36 ms
عملکرد	0.36 ms
حافظه	16 MB
RAM در دسترس برای استفاده	7.147 مگابايت
حافظه فلش برای ذخیره سازی	آره

اطلاعات دقیق

نوع پردازنده	MPC866
زمان رو با قرمز عوض کن.	حداکثر 10 ms
تعداد درخواست ها در هر کنترل کننده	32
تعداد برنامه ها در هر درخواست	64
تعداد نمودارها در هر برنامه	128
تعداد وظایف در هر کنترل کننده	32
تعداد دوره های مختلف	32
زمان چرخه بر اساس برنامه های کاربردی	تا 1 ms
Flash PROM برای ذخیره سازی نرم افزار	4 MB
منبع برق	24 ولت DC (19.2-30 ولت DC)
مصرف برق +24 ولت typ/max	210 / 360 mA
نوع توانبخشی	5.1 وات (حداکثر 8.6 وات)
ورودی وضعیت منبع برق اضافی	آره
باتری پشتیبان داخلی	لیتیوم، 3.6 ولت
ثبات ساعت در زمان واقعی	100 ppm (تقریباً 1 ساعت در سال)
همگام سازی ساعت	1 ms بین کنترل کننده های AC 800M با پروتکل CNCP
صف رویدادها در کنترل کننده برای هر مشتری OPC	تا 3000 رویداد
سرعت انتقال AC 800M به سرور OPC	36 تا 86 رویداد/ ثانیه، 113 تا 143 پیام داده/ ثانیه
ماژول های ارتباطی در اتوبوس CEX	12
جریان تغذیه در اتوبوس CEX	حداکثر 2.4 A
خوشه های I/O بر روی Modulebus با غیر قرمز.	1 الکتریکی + 7 نوری
I/O خوشه ها در Modulebus با قرمز.	7 نوری
ظرفیت I/O در Modulebus	ماکس 96 (PM866) یا 84 (PM866) ماژول I/O
نرخ اسکن ماژولبس	0 - 100 ms (زمان واقعی بسته به تعداد ماژول های I/O)
جریان تغذیه بر روی ماژول بس الکتریکی	24 ولت: حداکثر 1.0 A < br/>5 ولت: حداکثر 1.5 A
کانال های اترنت	2
رابط Ethernet	اترنت (IEEE 802.3) ، 10 Mbit/s، RJ-45، زن (8 قطب)
پروتکل شبکه کنترل	MMS (خدمات پیام تولید) و IAC (اتصالات بین برنامه ها)
ستون فقرات توصیه شده شبکه کنترل	100 Mbit/s Ethernet سوئیچ شده
رابط RS-232C	2 (یک عمومی، 1 برای ابزار سرویس)
رابط RS-232C (COM3) (فقط غیر قرمز)	RS-232C، 75-19 200 باود، RJ-45 ماده (8 قطب) ، غیر اپتو منزوی، پشتیبانی کامل RTS-CTS
رابط RS-232C (COM4) (فقط غیر قرمز)	RS-232C، 9 600 باود، RJ-45 ماده (8 قطب) ، اپتو منزوی، بدون پشتیبانی RTS-CTS

محیط زیست و گواهینامه

دمای کار	+5 تا +55 °C (+41 تا +131 °F)
درجه حرارت، ذخیره سازی	-40 تا +70 °C (-40 تا +158 °F)
تغییرات دمایی	3 °C/دقیقه مطابق IEC/EN 61131-2
ارتفاع	2000 متر مطابق IEC/EN 61131-2
درجه آلودگی	درجه 2 مطابق IEC/EN 61131-2
حفاظت از خوردگی	G3 مطابق با ISA 71 است.04
رطوبت نسبی	۵ تا ۹۵٪، بدون فشرده سازی
سر و صدای منتشر شده	< 55 دبیل (A)
ارتعاش	10 < f < 50 هرتز: دامنه 0.0375 میلی متر، 50 < f < 150 هرتز: 0.5g شتاب، 5 < f < 500 هرتز: 0.2g شتاب
ولتاژ نامی عایق بندی	500 ولت برق برق
ولتاژ آزمون دی الکتریک	50 ولت
کلاس حفاظت	IP20 با توجه به EN 60529، IEC 529
انتشار و مصونیت	EN 61000-6-4، EN 61000-6-2
شرایط محیط زیست	صنعت
علامت CE	آره
ایمنی برق	EN 50178، IEC 61131-2، UL 508
محل خطرناک	cULus کلاس 1، منطقه 2، AEx nA IIC T4، ExnA IIC T4Gc X
گواهینامه های دریایی	DNV-GL
تایید TUV	نه
انطباق RoHS	EN 50581:2012
انطباق با WEEE	دستورالعمل های مربوط به این ماده:
