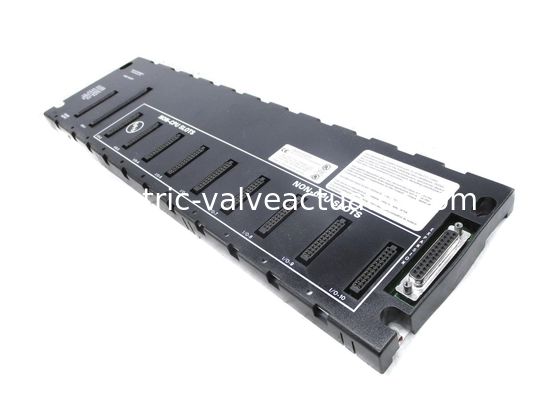

GE FANUC IC693CHS391 ، صفحه توسعه با ده اسلات، CPU I/O Base، ماژول I/O دیجیتال

جی ای فانوک IC693CHS391 یک صفحه گسترش با ده اسلات است.

این صفحه توسعه با یک سوراخ در انتهای چپ صفحه پایه به ویژه برای منبع تغذیه طراحی شده است. اندازه منحصر به فرد این سوراخ تضمین می کند که فقط با یک منبع تغذیه سازگار است.
مصرف کننده باید اطمینان حاصل کند کهIC693CHS391به پردازنده در اولين سوراخ صفحه پايه آن متصل شده است.اولین اسلات صفحه پایه از ماژول CPU پشتیبانی می کند که با برچسب CPU / 1 نامگذاری شده است.این ماژول اجازه دارد فقط یک صفحه پایه CPU در هر سیستم داشته باشد.

اگر بیش از یک baseplate در سیستم وجود داشته باشد، پس از آن یکی دیگر باید یا baseplate Remote یا Expansion باشد.IC693CHS391از بسیاری از اسلات تشکیل شده است که اسلات شماره 2 و اسلات های بالا دارای اندازه ی منحصر به فردی هستند که برای اتصال ماژول های گزینه ای یا ماژول های I/O استفاده می شود.

این ماژول با یک کانکتور زن 25 پین در انتهای سمت راست خود برای اتصال به پلاکت پایه از راه دور یا گسترش فراهم شده است.هر دو از راه دور و گسترش baseplates باید به سیستم با یک CPU متصلتعداد این صفحه های پایه ای که توسط یک سیستم پشتیبانی می شوند عمدتاً به نوع CPU مورد استفاده بستگی دارد.حداکثر چهار baseplates می تواند مورد استفاده قرار گیرد اگر CPU های 341,340 و 331 مورد استفاده قرار گیرند، در غیر این صورت حداکثر هفت baseplates می تواند با CPU 350 مورد استفاده قرار گیرد.سیستم با baseplates از راه دور نیاز به یک کابل کمتر از 700 فوت در حالی که سیستم نیاز به کمتر از 50 فوت برای گسترش و baseplate CPUهر دو ریموت و گسترش baseplates با سوئیچ DIP مرتبط هستند.

صفحه پایه GE Fanuc IC693CHS391 یک صفحه پایه گسترش است که برای نصب در PLC های سری 90-30 GE Fanuc طراحی و تولید شده است. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applicationsاین دستگاه دارای 10 اسلات برای میزبانی ماژول های ورودی و خروجی و سایر دستگاه ها است.این یک محفظه باز دارد که نصب و جدا کردن آن را آسان می کند اما همچنین باعث می شود که آن را در برابر چیزهایی مانند گرد و غبار یا رطوبت که ممکن است آن را خراب کند یا عملکرد آن را مختل کند، آسیب پذیر کند.. این صفحه پایه نیز با یک سوئیچ DIP می آید.

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters longصفحه پایه IC693CHS391 دارای یک اسلات ویژه فقط برای CPU ها است و این صفحه پایه یا نیاز به میزبانی یک CPU دارد یا به یک صفحه پایه دیگر در سیستم PLC متصل می شود که میزبان یک CPU است.سی پی یو های مختلف سری 90-30 می توانند تعداد مختلفی از پایه های گسترش مانند IC693CHS391 را در بر گیرندبرخی از سی پی یو های سری 90-30 می توانند 4 baseplate را در یک زمان در نظر بگیرند در حالی که برخی دیگر می توانند تا 7 baseplate را در یک زمان میزبانی کنند. baseplate IC693CHS391 می تواند با استفاده از یک کارت PCI به یک کامپیوتر متصل شود.

برای اتصال به یک baseplate از راه دور، baseplate گسترش IC693CHS391 نیاز به یک کابل با طول کمتر از 700 فوت دارد. baseplate نمی تواند به عنوان یک واحد استفاده شود.آن را می توان به یک دستگاه PLC یا یک کامپیوتر شخصی است که با استفاده از یک کارت PCI متصل. این می تواند به حداکثر 7 CPU در یک زمان بسته به مدل CPU استفاده شده متصل شود.IC693CHS391 baseplate می تواند به صورت عمودی یا افقی بسته به طرح PLC یا CPU نصب شود. دمای محیط همیشه باید در محدوده مشخص شده باشد. صفحه باید از آب و منابع گرد و غبار، کثافت و مواد شیمیایی مضر دور باشد.صفحه پایه IC693CHS391 توسط چندین استاندارد جهانی زیست محیطی و صنعتی گواهی شده است.
