AI890 3BSC690071R1 ماژول‌های ورودی/خروجی ABB S800 ماژول ورودی/خروجی دیجیتال 0 / 22 میلی‌آمپر 1.5 وات

Name: AI890 3BSC690071R1 ماژولهای ورودی/خروجی ABB S800 ماژول ورودی/خروجی دیجیتال 0 / 22 میلیآمپر 1.5 وات
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI890
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	AI890
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

سوئیس

مشخصات سیگنال:

3 سیم RTD: PT100 ، CU10 ، NI100 ، NI120 و پتانسیلومتر مقاومت

ولتاژ عایق نامی:

50 ولت

ولتاژ تست دی الکتریک:

500VAC

مصرف فعلی +5 ولت ماژولبوس:

70 میلی متر

اتلاف قدرت:

1.6 وات

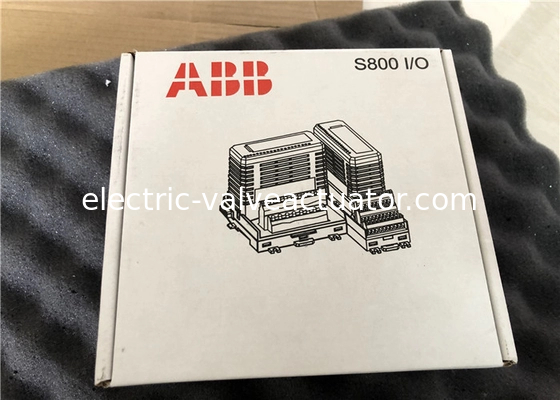

جزئیات بسته بندی:

جعبه اصلی جدید

توضیحات محصول

AI890 3BSC690071R1 ماژول‌های ورودی/خروجی ABB S800 ماژول ورودی/خروجی دیجیتال 0 / 22 میلی‌آمپر 1.5 وات

ماژول ورودی آنالوگ AI890 دارای 8 کانال است. این ماژول شامل اجزای ایمنی ذاتی در هر کانال برای اتصال به تجهیزات فرآیند در مناطق خطرناک بدون نیاز به دستگاه‌های خارجی اضافی است.

هر کانال می‌تواند ورودی جریان یا توان باشد و یک فرستنده فرآیند دو سیمه را نظارت کند. ورودی جریان برای فرستنده‌هایی است که از منبع خارجی تغذیه می‌شوند. افت ولتاژ ورودی جریان معمولاً 3 ولت است، PTC نیز شامل می‌شود. منبع تغذیه فرستنده برای هر کانال قادر است حداقل 15 ولت را با جریان حلقه 20 میلی‌آمپر برای تغذیه فرستنده‌های فرآیند دارای گواهی Ex فراهم کند و در شرایط اضافه بار به 23 میلی‌آمپر محدود می‌شود. هر هشت کانال از ModuleBus و منبع تغذیه در یک گروه ایزوله شده‌اند. توان ورودی به مراحل ورودی از 24 ولت در اتصالات منبع تغذیه تبدیل می‌شود.

TU890 و TU891 Compact MTU را می‌توان با این ماژول استفاده کرد و اتصال دو سیمه به دستگاه‌های فرآیند را بدون ترمینال‌های اضافی فعال می‌کند. TU890 برای برنامه‌های Ex و TU 891 برای برنامه‌های غیر Ex.

ویژگی‌ها و مزایا

• 8 کانال برای ورودی‌های 0...20 میلی‌آمپر یا 4...20 میلی‌آمپر، تک سر غیر قطبی.

• 1 گروه 8 کاناله ایزوله شده از زمین.

• توان و نظارت برای فرستنده‌های دو سیمه دارای گواهی Ex.

• ورودی‌های آنالوگ غیر ذخیره کننده انرژی برای منابع تغذیه خارجی.

اطلاعات عمومی

نوع	ورودی آنالوگ
مشخصات سیگنال	0...20 میلی‌آمپر
شماره مقاله	3BSC690071R1
تعداد کانال‌ها	8
نوع سیگنال	تک قطبی تک سر
HART	خیر
SOE	خیر
افزونگی	خیر
یکپارچگی بالا	خیر
ایمنی ذاتی	بله
مکانیک	S800

داده‌های دقیق

وضوح	12 بیت
ایزولاسیون	گروهی ایزوله شده از زمین
محدوده زیر/بالا	0 / 22 میلی‌آمپر
خطا	حداکثر 0.1٪
دریفت دما	معمولاً 50 ppm/°C حداکثر 100 ppm/°C
فیلتر ورودی (زمان افزایش 0-90٪)	75 میلی‌ثانیه
زمان چرخه به‌روزرسانی	5 میلی‌ثانیه
محدودیت جریان	منبع تغذیه فرستنده محدود شده با جریان داخلی
CMRR، 50 هرتز، 60 هرتز	>80 دسی‌بل
NMRR، 50 هرتز، 60 هرتز	>20 دسی‌بل
ولتاژ عایق نامی	50 ولت
ولتاژ تست دی‌الکتریک	500 ولت متناوب
اتلاف توان	1.5 وات
مصرف جریان +5 ولت Modulebus	معمولاً 70 میلی‌آمپر، حداکثر 150 میلی‌آمپر
مصرف جریان +24 ولت خارجی	معمولاً 220 میلی‌آمپر، حداکثر<300 میلی‌آمپر

تشخیص

LEDهای جلو	F(خطا)، R(اجرا)، W(هشدار)
نظارت	منبع تغذیه فرآیند داخلی
نشانگر وضعیت نظارت	خطای ماژول، هشدار ماژول، خطای کانال

محیط زیست و گواهینامه

نشان CE	بله
ایمنی الکتریکی	IEC 61131-2، FM
مکان خطرناک	C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2
گواهینامه دریایی	ABS، BV، DNV-GL، LR، RS، CCS
درجه حفاظت	IP20 مطابق با IEC 60529
اتمسفر خورنده ISA-S71.04	G3
شرایط عملکرد آب و هوایی	0 تا +55 درجه سانتی‌گراد (ذخیره‌سازی -40 تا +70 درجه سانتی‌گراد)، RH=5 تا 95٪ بدون تراکم، IEC/EN 61131-2
درجه آلودگی	درجه 2، IEC 60664-1
شرایط عملکرد مکانیکی	IEC/EN 61131-2
EMC	EN 61000-6-4، EN 61000-6-2
دسته‌بندی‌های اضافه ولتاژ	IEC/EN 60664-1، EN 50178
کلاس تجهیزات	کلاس I مطابق با IEC 61140؛ (محافظت شده از زمین)
حداکثر دمای محیط	55 درجه سانتی‌گراد (131 درجه فارنهایت)، برای نصب عمودی در MTU فشرده 40 درجه سانتی‌گراد (104 درجه فارنهایت)
انطباق RoHS	EN 50581:2012
انطباق WEEE	DIRECTIVE/2012/19/EU
