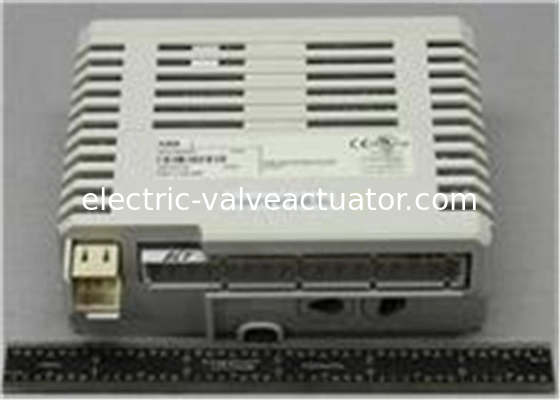

ABB AI843 TC/mV ماژول ورودی آنالوگ 3BSE028925R1 -30 mV تا +75 mV

Name: ABB AI843 TC/mV ماژول ورودی آنالوگ 3BSE028925R1 -30 mV تا +75 mV
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI843
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	AI843
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

هند (IN)

ولتاژ عایق نامی:

50 ولت

ولتاژ تست دی الکتریک::

500VAC

مصرف فعلی +5 ولت ماژولبوس:

70 میلی متر

اتلاف قدرت:

1.6 وات

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول ورودی ABB AI843 TC/mV,ماژول ورودی آنالوگ ABB AI843 -30mV تا +75mV,ماژول ABB AI843 برای کنترل کننده ESP

ABB AI843 analog input module -30mV to +75mV

ABB AI843 module for ESP controller

توضیحات محصول

ABB AI843 TC/mV ماژول ورودی آنالوگ 3BSE028925R1 -30 mV تا +75 mV

ماژول ورودی ترموکوپل / mV AI843 8 کانال ورودی تفاضلی را برای اندازه گیری ترموکوپل / mV فراهم می کند. محدوده اندازه گیری قابل تنظیم در هر کانال عبارتند از: -30 mV تا +75 mV خطی یا TC Type B,C، E، J، K، L، N، R، S، T و U. یک کانال Pt100 جداگانه برای اندازه گیری دمای "Cold Junction" (حالت محیطی) استفاده می شود، بنابراین به عنوان کانال CJ برای فصل 1...8.

دمای اتصال می تواند به صورت محلی در پایانه های پیچ MTU یا در یک واحد اتصال دور از دستگاه اندازه گیری شود.دمای اتصال ثابت برای ماژول می تواند توسط کاربر (به عنوان پارامتر) یا دمای اتصال توسط برنامه تنظیم شود..

ویژگی ها و مزایا

8 کانال ورودی دیفرانسیل برای ترموکوپل/mV
عملیات تک یا اضافی
یک کانال جداگانه به عنوان کانال CJ استفاده می شود (4-wire Pt100 RTD)
انواع ترموپول ها با ویژگی های زیر: B، C، E، J، K، L، N، R، S، T و U
رزولوشن 16 بیتی (مبدل A/D)
ورودی برای سیم شکستن مدار باز نظارت می شود

اطلاعات عمومی

نوع	ورودی آنالوگ
مشخصات سیگنال	-30..75 mV خطی، انواع TC B، C، E، J، K، L، N، R، S، T و U
شماره مقاله	3BSE028925R1
تعداد کانال ها	8
نوع سیگنال	جدول را ببینید
HART	نه
شرکت دولتی	نه
تخلیه	آره
یکپارچگی بالا	نه
ایمنی ذاتی	نه
مکانیک	S800

مشخصات دقیق

قطعنامه	16 بیت
مقاومت ورودی	> 1 MΩ
انزوا	گروه به گروه از زمین جدا شده است
خطای	حداکثر 0.1%
حرکت درجه حرارت	به طور معمول 10 ppm/°C، حداکثر 25 ppm/°C
فیلتر ورودی (زمان بالا رفتن 0-90٪)	1.1 kHz
زمان چرخه آپدیت	320 + 80 * (عدد کانال های فعال) ms در 50 Hz 267 + 67 * (عدد کانال های فعال) در 60 هرتز
حداکثر طول کابل میدان	600 متر (656 یارد) یا حداکثر 500 Ω
CMRR، 50Hz، 60Hz	100 دی سی بی
NMRR، 50Hz، 60Hz	> 40 دی سی بی
ولتاژ عایق نامی	50 ولت
ولتاژ آزمون دی الکتریک	500 ولت برق برق
از بین رفتن قدرت	1.5 وات
مصرف جریان +5 V Modulebus	60 mA
مصرف جریان +24 V Modulebus	50 mA
مصرف برق +24 ولت خارجی	0

تشخیص

LED های جلویی	F (ault) ، R (un) ، W (earning)
نظارت	خطای ماژول: کانال های مرجع در خارج از محدودیت ها، منبع برق کم خطای کانال: مدار باز خطای کانال CJ (چ 8): خارج از محدوده <-40 °C (-40 °F) و >100 °C (212 °F) کانال تقاطع خط خطی: هیچ
نشان دادن وضعیت نظارت	خطای ماژول، هشدار ماژول، خطای کانال

محیط زیست و گواهینامه

علامت CE	آره
ایمنی برق	IEC 61131-2، UL 508
مکان خطرناک	C1 Div 2 cULus، C1 منطقه 2 cULus، ATEX منطقه 2
صدور گواهینامه دریایی	-
درجه بندی حفاظت	IP20 مطابق IEC60529
اتمسفر فاسد ISA-S7104	G3
شرایط عملیاتی اقلیمی	0 تا +55 °C (حفظ -40 تا +70 °C) ، RH=5 تا 95٪ بدون تهویه، IEC/EN 61131-2
درجه آلودگی	درجه 2، IEC 60664-1
شرایط عملیاتی مکانیکی	IEC/EN 61131-2
EMC	EN 61000-6-4 و EN 61000-6-2
دسته بندی های ولتاژ بالا	IEC/EN 60664-1، EN 50178
کلاس تجهیزات	کلاس I مطابق با IEC 61140؛ (محفوظ از خاک)
حداکثر دمای محیط	55 °C (131 °F) ، برای نصب عمودی در MTU فشرده 40 °C (104 °F)
انطباق RoHS	EN 50581:2012
انطباق با WEEE	دستورالعمل های مربوط به این ماده:
