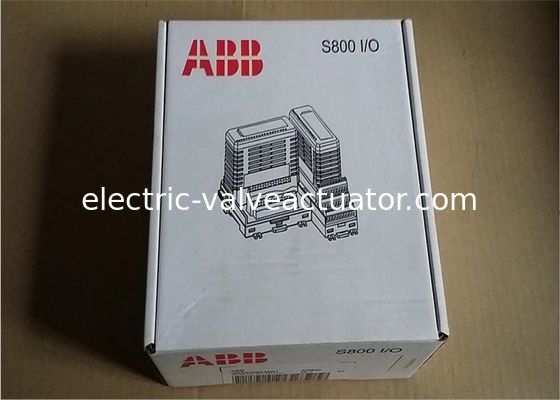

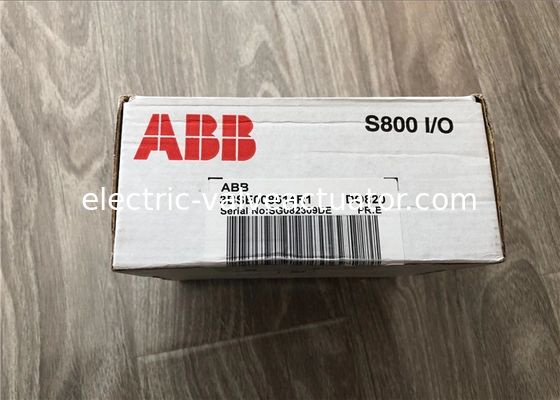

1.7 W 500 V AC ABB AI820 3BSE008544R1 ماژول ورودی آنالوگ ماژول ورودی دیجیتال

1.7 W 500 V AC ABB AI820 3BSE008544R1 ماژول ورودی آنالوگ ماژول ورودی دیجیتال

نام تجاری: ABB
شماره مدل: AI820
مقدار تولیدی: 1
قیمت: Negotiations
اطلاعات دقیق
محل منبع:
هند (IN)
ولتاژ تست دی الکتریک:
500 ولت AC
مصرف فعلی +5 ولت ماژولبوس:
80 میلی آمپر
فیلتر ورودی (زمان افزایش 0-90 ٪):
290 میلی ثانیه
اتلاف قدرت:
1.7W
مصرف فعلی +24 ولت خارجی:
70 میلی متر
جزئیات بسته بندی:
جعبه اصلی جدید
برجسته کردن:

ماژول ورودی آنالوگ ABB AI820,ماژول I/O دیجیتال 500 ولت AC,1.7W ماژول کنترل ESP

,

500V AC digital I/O module

,

1.7W ESP controller module

توضیحات محصول
1.7 W 500 V a.c. ABB AI820 3BSE008544R1 ماژول ورودی آنالوگ ماژول ورودی/خروجی دیجیتال

ماژول ورودی آنالوگ ABB AI820 3BSE008544R1 یک ماژول ورودی/خروجی دیجیتال با کارایی بالا است که برای کاربردهای صنعتی طراحی شده است.

مشخصات دقیق
وضوح 14 بیت به علاوه علامت
امپدانس ورودی 200 kΩ ± 25% (حالت ولتاژ، حالت مشترک)
800 kΩ ± 25% (حالت ولتاژ، حالت عادی)
250 Ω (ورودی جریان)
ایزولاسیون گروهی از زمین جدا شده است (RIV=50 V)
محدوده زیر/بالا ± 15%
خطا حداکثر 0.1%
دریفت دما ولتاژ: حداکثر 70 ppm/°C
جریان: حداکثر 50 ppm/°C
فیلتر ورودی (زمان افزایش 0-90%) 40 میلی‌ثانیه
محدودیت جریان توان فرستنده را می توان توسط MTU محدود کرد
حداکثر طول کابل میدان 600 متر (656 یارد)
ولتاژ تست دی الکتریک 500 V a.c.
اتلاف توان 1.7 وات
مصرف جریان +5 V Modulebus 80 میلی آمپر
مصرف جریان +24 V Modulebus 0
مصرف جریان +24 V خارجی 70 میلی آمپر
تشخیص
LED های جلو F(خطا)، R(اجرا)، W(هشدار)
نظارت منبع تغذیه داخلی
نشانگر وضعیت نظارت ماژول
اطلاعات عمومی
نوع ورودی آنالوگ
مشخصات سیگنال -20..+20 میلی آمپر، 0(4)..20 میلی آمپر، -10..+10 ولت، 0(2)..10 ولت
شماره مقاله 3BSE008544R1
تعداد کانال ها 4
نوع سیگنال دیفرانسیل دوقطبی
HART خیر
SOE خیر
افزونگی خیر
یکپارچگی بالا خیر
ایمنی ذاتی خیر
مکانیک S800
ابعاد
ارتفاع 119 میلی متر (4.7 اینچ)
عرض 45 میلی متر (1.77 اینچ)
عمق 102 میلی متر (4.01 اینچ)، 111 میلی متر (4.37 اینچ) شامل کانکتور
وزن 0.2 کیلوگرم (0.44 پوند)
