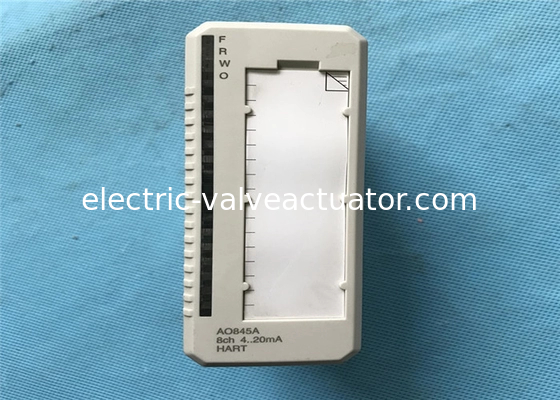

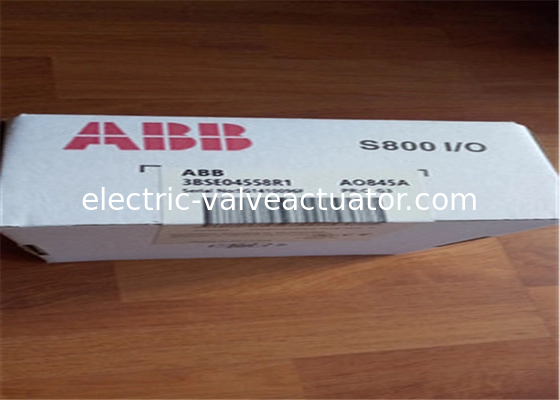

AO845A 3BSE045584R1 | ABB | ماژول ورودی/خروجی دیجیتال خروجی آنالوگ افزونه

Name: AO845A 3BSE045584R1 | ABB | ماژول ورودی/خروجی دیجیتال خروجی آنالوگ افزونه
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AO845A
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	AO845A
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

سوئیس

ولتاژ عایق نامی:

50 ولت

ولتاژ تست دی الکتریک::

500VAC

مصرف فعلی +5 ولت ماژولبوس:

70 میلی متر

اتلاف قدرت:

1.6 وات

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول خروجی آنالوگ افزونه ABB,ماژول I/O دیجیتال با ضمانت,ماژول خروجی آنالوگ کنترلر ESP

digital I/O module with warranty

ESP controller analog output module

توضیحات محصول

AO845A 3BSE045584R1

توضیحات محصول

ماژول خروجی آنالوگ AO845/AO845A برای برنامه های تک یا اضافی دارای 8 کانال خروجی آنالوگ تک قطبی است. این ماژول به صورت چرخه ای خود تشخیص را انجام می دهد. تشخیص ماژول شامل:

خطای کانال خارجیگزارش می شود (فقط در کانال های فعال گزارش می شود) اگر منبع برق فرآیند که ولتاژ تغذیه به مدار خروجی را بیش از حد پایین است،یا جریان خروجی کمتر از مقدار تنظیم خروجی و مقدار تنظیم خروجی > 1 mA است (دسته باز).
خطای کانال داخلیاگر مدار خروجی نمی تواند ارزش فعلی را بدهد، گزارش می شود. در یک جفت اضافی، ماژول توسط استاد ModuleBus به حالت خطا دستور داده می شود.
خطای ماژولدر صورت خطای ترانزیستور خروجی، مدار کوتاه، خطای چکسوم، خطای منبع برق داخلی، خطای پیوند وضعیت، نگرش یا رفتار غلط OSP گزارش می شود.

ویژگی ها و مزایای آن

8 کانال 4...20 mA
برای برنامه های تک یا اضافی
1 گروه از 8 کانال جدا از زمین
ورودی های آنالوگ مدار کوتاه به ZP یا +24 V محافظت می شوند
ارتباطات عبور از طریق HART

اطلاعات عمومی

نوع	خروجی آنالوگ
مشخصات سیگنال	4..20mA
شماره مقاله	3BSE045584R1
تعداد کانال ها	8
HART	آره
شرکت دولتی	نه
تخلیه	آره
یکپارچگی بالا	نه
ایمنی ذاتی	نه
مکانیک	S800

اطلاعات دقیق

قطعنامه	12 بیت
انزوا	گروه به گروه از زمین جدا شده است
زیر/بیشتر از محدوده	±15٪
بار خروجی	حداکثر 750 Ω
خطای	حداکثر 0.1%
حرکت درجه حرارت	حداکثر 50 ppm/°C
وقت بلند شدن	فیلتر خروجی: غیرفعال کردن 23 ms، فعال کردن حداکثر 4 mA / 12.5 ms
فیلتر ورودی (زمان بالا رفتن 0-90٪)	۲۳ ms (۰-۹۰٪) ، حداکثر ۴ mA / ۱۲.۵ ms
زمان چرخه آپدیت	10 ms
محدوده جریان	خروجی محدود جریان ضد شارژ
حداکثر طول کابل میدان	600 متر (656 گز)
ولتاژ عایق نامی	50 ولت
ولتاژ آزمون دی الکتریک	500 ولت برق برق
از بین رفتن قدرت	نوع 3.5 وات
مصرف جریان +5 V Modulebus	حداکثر 125 mA
مصرف برق +24 ولت خارجی	۲۱۸ mA

محیط زیست و گواهینامه

علامت CE	آره
ایمنی برق	IEC 61131-2، UL 508
مکان خطرناک	C1 Div2 cULus، C1 Zone2 cULus، ATEX Zone 2
صدور گواهینامه دریایی	BV، DNV-GL، LR
درجه بندی حفاظت	IP20 مطابق IEC 60529
اتمسفر فاسد ISA-S7104	G3
شرایط عملیاتی اقلیمی	0 تا +55 °C (حفظ -40 تا +70 °C) ، RH=5 تا 95٪ بدون تهویه، IEC/EN 61131-2
درجه آلودگی	درجه 2، IEC 60664-1
شرایط عملیاتی مکانیکی	IEC/EN 61131-2
EMC	EN 61000-6-4 و EN 61000-6-2
دسته بندی های ولتاژ بالا	IEC/EN 60664-1، EN 50178
کلاس تجهیزات	کلاس I مطابق با IEC 61140؛ (محفوظ از خاک)
حداکثر دمای محیط	55 °C (131 °F) ، برای نصب عمودی در MTU فشرده 40 °C (104 °F)
انطباق RoHS	EN 50581:2012
انطباق با WEEE	دستورالعمل های مربوط به این ماده:
