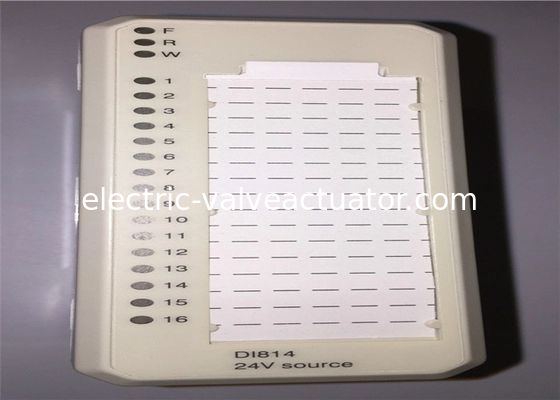

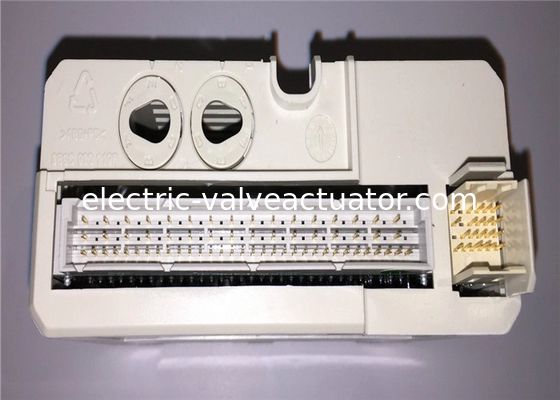

ABB DI814 3BUR001454R1 ورودی دیجیتال 24 ولت DC منبع جریان 2x8 کانال

Name: ABB DI814 3BUR001454R1 ورودی دیجیتال 24 ولت DC منبع جریان 2x8 کانال
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: DI814
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	DI814
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

سوئیس

ولتاژ عایق نامی:

50 ولت

ولتاژ تست دی الکتریک:

500VAC

مصرف فعلی +5 ولت ماژولبوس:

70 میلی متر

اتلاف قدرت:

1.6 وات

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول ورودی دیجیتال ABB DI814,ماژول منبع جریان 24 ولت DC,کنترلر ESP با 2x8 کانال

24V DC current source module

2x8 channel ESP controller

توضیحات محصول

ABB DI814 3BUR001454R1 ورودی دیجیتال 24 ولت DC منبع جریان 2x8 کانال

مشخصات کلیدی

ویژگی	مقدار
ولتاژ عایق بندی نامی	50 ولت
ولتاژ تست دی الکتریک	500VAC
مصرف جریان +5 ولت Modulebus	70mA
اتلاف توان	1.6W

توضیحات محصول

ماژول ورودی دیجیتال ABB DI814 3BUR001454R1 دارای محدوده ولتاژ ورودی 18 تا 30 ولت DC با منبع جریان ورودی 6 میلی آمپر در 24 ولت است. ورودی ها به دو گروه جداگانه ایزوله شده با هشت کانال و یک ورودی نظارت بر ولتاژ در هر گروه تقسیم می شوند.

هر کانال ورودی شامل اجزای محدود کننده جریان، اجزای محافظت EMC، LED نشانگر وضعیت ورودی و مانع ایزولاسیون نوری است. ورودی نظارت بر ولتاژ فرآیند سیگنال های خطا را در صورت ناپدید شدن ولتاژ ارائه می دهد. سیگنال خطا را می توان از طریق ModuleBus خواند.

ویژگی ها و مزایا

16 کانال برای ورودی های 24 ولت DC با منبع جریان
2 گروه ایزوله شده از 8 با نظارت بر ولتاژ
نشانگرهای وضعیت ورودی

محیط زیست و گواهینامه

نشان CE	بله
ایمنی الکتریکی	IEC 61131-2, UL 508
مکان خطرناک	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
گواهینامه دریایی	ABS, BV, DNV-GL, LR, RS, CCS
درجه حفاظت	IP20 مطابق با IEC60529
اتمسفر خورنده ISA-S71.04	G3
شرایط عملیاتی آب و هوایی	0 تا +55 درجه سانتیگراد (ذخیره سازی -40 تا +70 درجه سانتیگراد)، RH=5 تا 95٪ بدون تراکم، IEC/EN 61131-2
درجه آلودگی	درجه 2، IEC 60664-1
شرایط عملیاتی مکانیکی	IEC/EN 61131-2
EMC	EN 61000-6-4 و EN 61000-6-2
دسته بندی های اضافه ولتاژ	IEC/EN 60664-1, EN 50178
کلاس تجهیزات	کلاس I مطابق با IEC 61140; (محافظت شده از زمین)
حداکثر دمای محیط	55 درجه سانتیگراد (131 درجه فارنهایت)، برای نصب عمودی در MTU فشرده 40 درجه سانتیگراد (104 درجه فارنهایت)
انطباق RoHS	EN 50581:2012
انطباق WEEE	DIRECTIVE/2012/19/EU

اطلاعات عمومی

نوع	ورودی دیجیتال
مشخصات سیگنال	24 ولت DC
شماره مقاله	3BUR001454R1
تعداد کانال ها	16
نوع سیگنال	منبع جریان
HART	خیر
SOE	خیر
افزونگی	خیر
یکپارچگی بالا	خیر
ایمنی ذاتی	خیر
مکانیک	S800

داده های فنی دقیق

محدوده ولتاژ ورودی، "0"	-30..5 ولت
محدوده ولتاژ ورودی، "1"	15..30 ولت
امپدانس ورودی	3.5 kΩ
ایزولاسیون	گروهی از زمین جدا شده است، 2 گروه با 8 کانال
زمان فیلتر (دیجیتال، قابل انتخاب)	2، 4، 8، 16 میلی ثانیه
محدود کننده جریان	توان سنسور را می توان توسط MTU محدود کرد
حداکثر طول کابل میدان	600 متر (656 یارد)
ولتاژ عایق بندی نامی	50 ولت
ولتاژ تست دی الکتریک	500 ولت AC
اتلاف توان	Typ. 1.8 W
مصرف جریان +5 ولت Modulebus	50 میلی آمپر
مصرف جریان +24 ولت Modulebus	0
مصرف جریان +24 ولت خارجی	0
