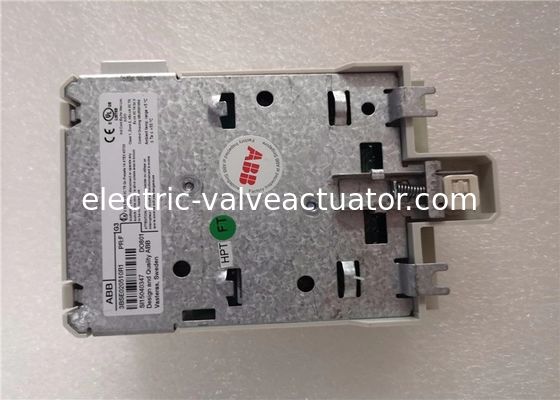

DI803 3BSE022362R1 230 V a.c./d.c ورودی دیجیتال دیجیتال I O ماژول ABB

Name: DI803 3BSE022362R1 230 V a.c./d.c ورودی دیجیتال دیجیتال I O ماژول ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: DI803
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	DI803
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

سوئیس

ولتاژ عایق نامی:

50 ولت

ولتاژ تست دی الکتریک:

500VAC

مصرف فعلی +5 ولت ماژولبوس:

70 میلی متر

اتلاف قدرت:

1.6 وات

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول ورودی دیجیتال ABB 230 ولت,ماژول I/O دیجیتال DI803,ماژول کنترلر ABB ESP

DI803 digital I/O module

ABB ESP controller module

توضیحات محصول

DI803 3BSE022362R1 ورودی دیجیتال 230 ولت a.c./d.c ماژول ورودی/خروجی دیجیتال ABB

ویژگی های محصول

ولتاژ عایق بندی نامی	50 ولت
ولتاژ تست دی الکتریک	500VAC
مصرف جریان +5 ولت Modulebus	70mA
اتلاف توان	1.6W

توضیحات محصول

DI803 یک ماژول ورودی دیجیتال 8 کاناله 230 ولت a.c./d.c برای S800 I/O است. این ماژول دارای 8 ورودی دیجیتال است. محدوده ولتاژ ورودی a.c. 164 - 264 ولت است و جریان ورودی 7.6 میلی آمپر در 230 ولت a.c. است. محدوده ورودی d.c. 175 - 275 ولت است و جریان ورودی 1.6 میلی آمپر در 220 ولت است. ورودی ها به صورت جداگانه ایزوله شده اند. هر کانال ورودی شامل اجزای محدود کننده جریان، اجزای محافظت از EMC، LED نشانگر وضعیت ورودی و مانع ایزولاسیون نوری است.

ویژگی ها و مزایا

8 کانال برای ورودی های 230 ولت a.c./d.c. با جریان سینکینگ
کانال های جداگانه ایزوله شده
نظارت بر ولتاژ ورودی میدانی
نشانگرهای وضعیت ورودی
فیلتر سیگنال
اتصال فرآیند از طریق کانکتورهای جداشونده

اطلاعات عمومی

نوع	ورودی دیجیتال
مشخصات سیگنال	230 ولت a.c.، 220 ولت d.c.
شماره مقاله	3BSE022362R1
تعداد کانال ها	8
نوع سیگنال	جریان سینکینگ
HART	خیر
SOE	خیر
افزونگی	خیر
یکپارچگی بالا	خیر
ایمنی ذاتی	خیر
مکانیک	S800L

داده های تفصیلی

محدوده ولتاژ ورودی، "0"	0..50 ولت a.c.، 0..40 ولت d.c.
محدوده ولتاژ ورودی، "1"	164..264 ولت a.c.، 175..275 ولت d.c.
امپدانس ورودی	30 kΩ (a.c.) 134 kΩ (d.c.)
ایزولاسیون	کانال های جداگانه ایزوله شده
زمان های فیلتر (دیجیتال، قابل انتخاب)	2، 4، 8، 16 میلی ثانیه
محدوده فرکانس ورودی	47..63 هرتز
تاخیر روشن/خاموش فیلتر آنالوگ	5 / 28 میلی ثانیه
حداکثر طول کابل میدانی	200 متر (219 یارد) 100 pF/m برای a.c.، 600 متر برای d.c.
ولتاژ عایق بندی نامی	250 ولت
ولتاژ تست دی الکتریک	2000 ولت a.c.
اتلاف توان	Typ. 2.8 W
مصرف جریان +5 ولت Modulebus	50 میلی آمپر
مصرف جریان +24 ولت Modulebus	0
مصرف جریان +24 ولت خارجی	0
اندازه سیم پشتیبانی شده	جامد: 0.05-2.5 mm2، 30-12 AWG رشته ای: 0.05-1.5 mm2، 30-12 AWG گشتاور توصیه شده: 0.5-0.6 نیوتن متر طول لخت کردن 6-7.5 میلی متر، 0.24-0.30 اینچ

محیط زیست و گواهینامه

علامت CE	بله
ایمنی الکتریکی	IEC 61131-2، UL 508
مکان خطرناک	-
گواهینامه دریایی	ABS, BV, DNV-GL, LR, RS, CCS
درجه حفاظت	IP20 مطابق با IEC60529
اتمسفر خورنده ISA-S71.04	G3
شرایط عملیاتی آب و هوایی	0 تا +55 درجه سانتیگراد (ذخیره سازی -40 تا +70 درجه سانتیگراد)، RH=5 تا 95٪ بدون تراکم، IEC/EN 61131-2
درجه آلودگی	درجه 2، IEC 60664-1
شرایط عملیاتی مکانیکی	IEC/EN 61131-2
EMC	EN 61000-6-4 و EN 61000-6-2
دسته بندی های اضافه ولتاژ	کلاس I مطابق با IEC 61140; (محافظت شده از زمین)
کلاس تجهیزات	کلاس I مطابق با IEC 61140; (محافظت شده از زمین)
حداکثر دمای محیط	55 درجه سانتیگراد (131 درجه فارنهایت)، برای نصب عمودی 40 درجه سانتیگراد (104 درجه فارنهایت)
مطابقت RoHS	EN 50581:2012
مطابقت WEEE	DIRECTIVE/2012/19/EU
