آلن بردلی 1747-ASB /A SLC 500 آداپتور I / O از راه دور

• " آلن بردلی "
• 1747-ASB
• 1747ASB
• از 11/01/2013 توسط تولید کننده متوقف شده است
• ماژول آداپتور I/O
• SLC500
• از راه دور
• SLC 500
• 57.6 KBIT/S
• 115 KBIT/S
• 230 KBIT/S
• در دسترس است

AB 1747-ASB یک ماژول آداپتور I / O SLC 500 است. این ماژول آداپتور I / O دارای یک پورت ارتباطی آداپتور I / O از راه دور جهانی است و نرخ ارتباط 57 است.6، 115 یا 230 کیلوبیت در ثانیه.

AB 1747-ASB یک ماژول آداپتور I / O از راه دور است که بخشی از سیستم SLC 500 است. این یک پیوند ارتباطی بین اسکنرهای SLC یا PLC و ماژول های مختلف I / O 1746 را از طریق I / O از راه دور ایجاد می کند.پیوند I/O از راه دور شامل یک دستگاه اصلی i استیک اسکنر SLC یا PLC و یک یا چند دستگاه غلام که آداپتور هستند.

جدول تصویر SLC یا PLC نقشه برداری تصویر ماژول I / O را مستقیماً از شاسی خود دریافت می کند. برای نقشه برداری تصویر ، از هر دو انتقال مجزا و بلوک پشتیبانی می کند. 1747-ASB پشتیبانی از 1/2-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slot ، 1-slو آدرس 2-slot با استفاده موثر از تصویر. این در شاسی با پردازنده SLC 500 نصب شده و I / O را در شاسی اسکن می کند.

ماژول 1747-ASB دارای 375 mA جریان پس زمینه در 5V و 0 mA در 24V است. حداقل و حداکثر تبعید حرارتی آن 1.875 W است.می تواند داده های I / O را در فاصله ای تا 3040 متر برقراری ارتباط کند و از 57.6K، 115.2K، و 230.4K باود نرخ. این اجازه می دهد تا اندازه تصویر کاربر انتخاب شده تا 32 گروه منطقی و آن را کنترل تا 30 شاسی اسلات.

1747-ASB همچنین حافظه غیر قابل تغییر و قابلیت گره گسترده ای را تا 32 آداپتور فراهم می کند. برای سیم کشی باید از کابل Belden 9463 یا دسته مشابه استفاده شود ،و نیازی به برنامه نویسی کاربر ندارداز کانکتور 6 پین فونیکس برای اتصال بین لینک I / O از راه دور و پردازنده استفاده می کند.

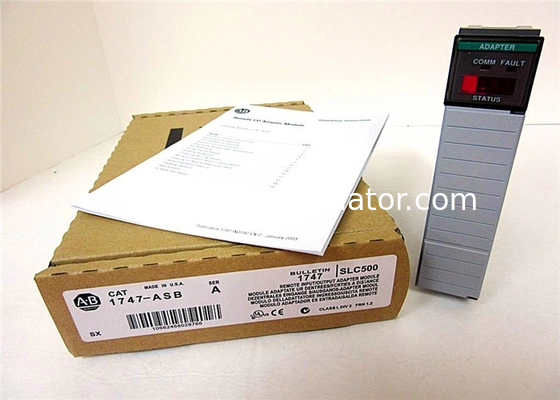

ماژول 1747-ASB از تمام ماژول های SLC 501 I / O مانند ماژول های اساسی، ماژول های مقاومت، ماژول های شمارنده با سرعت بالا و غیره برای عیب یابی و کار پشتیبانی می کند.دارای سه صفحه نمایش 7 بخش با توانایی پیشرفته برای نمایش وضعیت عملیاتی و خطاها1747-ASB برای استفاده در محیط صنعتی طراحی شده است و ایمنی صوتی استاندارد NEMA را فراهم می کند.
