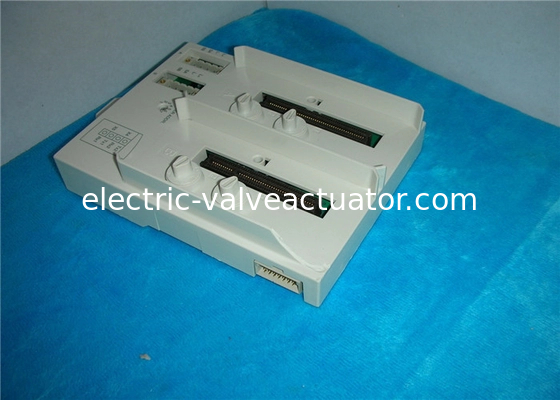

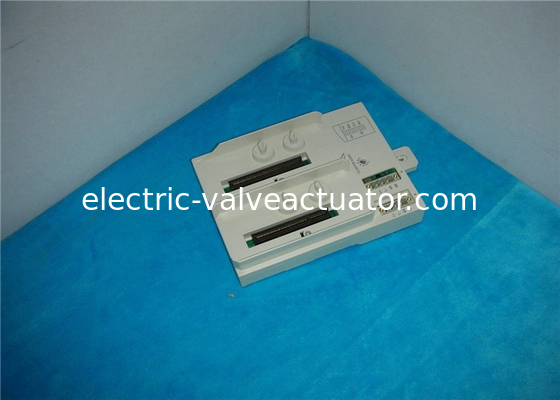

ABB Digital I O Module 24 V dc (19.2 -30 V) TU849 3BSE042560R1 500 V a.c

Name: ABB Digital I O Module 24 V dc (19.2 -30 V) TU849 3BSE042560R1 500 V a.c
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: TU849 3BSE042560R1
Price: 210.00 USD
Availability: InStock

نام تجاری:	ABB
شماره مدل:	TU849 3BSE042560R1
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

هندوستان

نوع مصرف 24 ولت:

140 میلی آمپر

I/O جریان ، DC:

500 میلی آمپر

دما، عملکرد:

0 تا 55+ درجه سانتی گراد

دما ، ذخیره سازی:

25- تا 70+ درجه سانتی گراد

جزئیات بسته بندی:

جعبه اصلی جدید

برجسته کردن:

ماژول I/O دیجیتال ABB 24V DC,ماژول کنترل صنعتی TU849,ماژول I/O سازگاری 500 ولت AC

TU849 industrial control module

500V AC compatible I/O module

توضیحات محصول

ماژول ورودی/خروجی دیجیتال ABB 24 ولت DC (19.2 - 30 ولت) TU849 3BSE042560R1 500 ولت AC

مشخصات محصول

ویژگی	مقدار
مصرف 24 ولت (نوع)	140 میلی آمپر
جریان ورودی/خروجی، DC	500 میلی آمپر
دما، عملکرد	0 تا +55 درجه سانتیگراد
دما، ذخیره سازی	-25 تا +70 درجه سانتیگراد

توضیحات محصول

TU849 یک واحد خاتمه ماژول (MTU) برای پیکربندی افزونه ماژول نوری TB840/TB840A است.

MTU یک واحد غیرفعال است که دارای اتصالات برای منبع تغذیه دوگانه، یکی برای هر مودم، یک ModuleBus الکتریکی، دو TB840/TB840A و یک سوئیچ چرخشی برای تنظیم آدرس خوشه (1 تا 7) است.

چهار کلید مکانیکی، دو برای هر موقعیت، برای پیکربندی MTU برای انواع ماژول های مناسب استفاده می شوند. هر کلید دارای شش موقعیت است که در مجموع 36 پیکربندی مختلف را ارائه می دهد. پیکربندی ها را می توان با پیچ گوشتی تغییر داد.

MTU را می توان بر روی یک ریل DIN استاندارد نصب کرد. دارای یک قفل مکانیکی است که MTU را به ریل DIN قفل می کند. قفل را می توان با پیچ گوشتی قفل/باز کرد.

واحد خاتمه TU848 دارای اتصالات منبع تغذیه جداگانه است و TB840/TB840A را به ورودی/خروجی افزونه متصل می کند. واحد خاتمه TU849 دارای اتصالات منبع تغذیه جداگانه است و TB840/TB840A را به ورودی/خروجی غیر افزونه متصل می کند.

ویژگی ها و مزایا

اتصال منبع تغذیه دوگانه
یک سوئیچ چرخشی برای تنظیم آدرس خوشه
کلید مکانیکی از وارد کردن نوع ماژول اشتباه جلوگیری می کند
اتصال ModuleBus واحد
دستگاه قفل کننده به ریل DIN برای قفل و اتصال به زمین
نصب شده بر روی ریل DIN

مشخصات فنی

اطلاعات عمومی

پروتکل	Modulebus ABB
شماره مقاله	3BSE042560R1
Master یا slave	قابل اجرا نیست
افزونگی خط	بله
Hot Swap	خیر
نوع	TB840/TB840A افزونه، ورودی/خروجی واحد، قدرت دوگانه
ورودی برق	24 ولت DC (19.2 - 30 ولت)
نصب	عمودی یا افقی

داده های تفصیلی

کانکتور	N/A
مصرف 24 ولت (نوع)	N/A
توزیع جریان ModuleBus	حداکثر 5 ولت 1.5 آمپر 24 ولت 1.5 آمپر
کلیدهای مکانیکی	36 ترکیب مختلف
اندازه سیم های قابل قبول	جامد: 0.2 - 2.5 میلی متر مربع رشته ای: 0.2 - 2.5 میلی متر مربع، 24 - 12 AWG گشتاور توصیه شده: 0.5 نیوتن متر
ولتاژ عایق بندی شده	50 ولت
ولتاژ تست دی الکتریک	500 ولت AC
اتلاف توان	2.5 وات

محیط زیست و گواهینامه

دما، عملکرد	55 درجه سانتیگراد (131 درجه فارنهایت) نصب افقی 40 درجه سانتیگراد (104 درجه فارنهایت) نصب عمودی
دما، ذخیره سازی	-25 درجه سانتیگراد (-13 درجه فارنهایت) تا +70 درجه سانتیگراد (158 درجه فارنهایت)
کلاس تجهیزات	کلاس 1 مطابق با IEC 60536؛ (محافظت شده از زمین)
حفاظت از نفوذ	IP20 مطابق با IEC 60529
نشان CE	بله
ایمنی برق	cULus
مکان خطرناک	مکان خطرناک cULus کلاس 1 منطقه 2، ATEX منطقه 2
گواهینامه های دریایی	ABS, BV, DNV-GL, LR, RS
انطباق RoHS	EN 50581:2012
انطباق WEEE	DIRECTIVE/2012/19/EU

ابعاد

ارتفاع	186.5 میلی متر (7.34 اینچ) شامل قفل
عرض	124 میلی متر (4.88 اینچ)
عمق	47 میلی متر (1.85 اینچ)
وزن (شامل پایه)	0.45 کیلوگرم (0.99 پوند)
