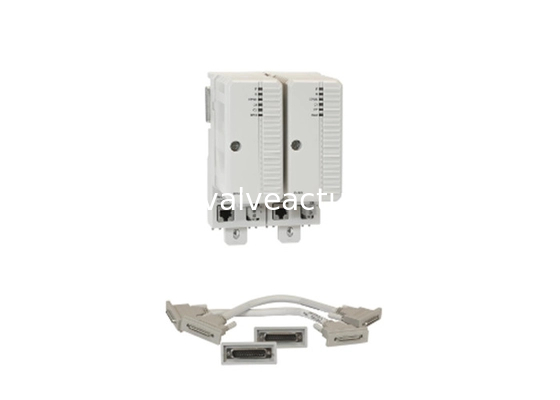

ماژول ورودی/خروجی دیجیتال ABB BC820K02 3BSE071500R1 120 میلی آمپر معمولی (200 میلی آمپر حداکثر)

نام تجاری:	ABB
شماره مدل:	BC810K02 3BSE031155R1
مقدار تولیدی:	1
قیمت:	Negotiations

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

هندوستان

وزن:

0.3 کیلوگرم (0.66 پوند)

I/O جریان ، DC:

500 میلی آمپر

نوع مصرف 24 ولت:

140 میلی آمپر

دما، عملکرد:

0 تا 55+ درجه سانتی گراد

دما ، ذخیره سازی:

25- تا 70+ درجه سانتی گراد

جزئیات بسته بندی:

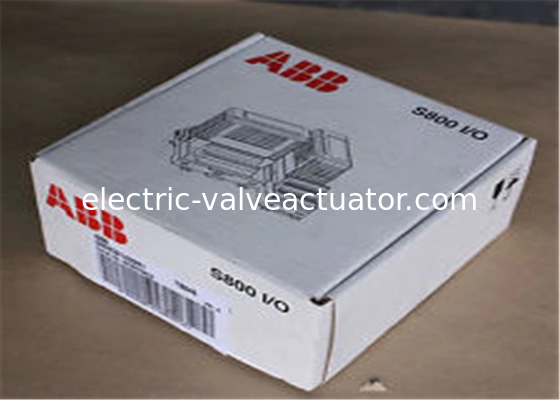

جعبه اصلی جدید

برجسته کردن:

ماژول ورودی/خروجی دیجیتال ABB BC820K02,ماژول کنترلر ESP 120mA,ماژول ورودی/خروجی BC820K02 حداکثر 200mA

ESP controller module 120mA

BC820K02 I/O module 200mA max

توضیحات محصول

ABB Digital I/O ماژول BC820K02 3BSE071500R1 120 MA معمولی (200 میلی آمپر حداکثر)

ویژگی های محصول

ویژگی	ارزش
وزن	0.3 کیلوگرم (0.66 پوند)
I/O جریان ، DC	500 میلی آمپر
نوع مصرف 24 ولت	140 میلی آمپر
دما ، کار	0 تا +55 درجه سانتیگراد
دما ، ذخیره سازی	-25 تا +70 درجه سانتیگراد

ویژگی ها و مزایا

از واحدهای رابط ارتباطی زائد پشتیبانی می کند.
از تعویض آنلاین CPU پشتیبانی می کند.
منبع تغذیه خارجی.
از مبادله داغ پشتیبانی می کند.

واحد CEX-BUS BC820 برای گسترش درگاه های ارتباطی داخل صفحه با واحدهای رابط ارتباطی استفاده می شود. همچنین می توان از رابط های ارتباطی زائد در CEX-Bus استفاده کرد. واحد اتصال BC820 CEX-BUS راهی را برای بخش CEX-BUS به دو بخش مستقل تا 200 متر از هم فاصله می دهد. این امر در دسترس بودن در سیستم هایی با رابط های ارتباطی زائد را بهبود می بخشد.

BC820 را می توان با PM858 ، PM862 ، PM866 (PR.F یا بعد از آن ، که مربوط به PR: H یا بعد از آن برای PM866K01) و PM866A است ، استفاده کرد.

BC820 از طریق CEX-BUS از واحد پردازنده تغذیه می شود و همچنین می تواند CEX-BUS را با قدرت اضافی از طریق کانکتور خارجی خود برای منبع تغذیه پشتیبانی کند. BC820 پیوند RCU را منتقل می کند و طول کابل CEX-BUS و RCU-Link را تا 200 متر گسترش می دهد. تعداد رابط های Cex-Bus با هر BC820 به 6 محدود است.

شما باید کابل های زیر را با طول مناسب تهیه کنید (در کیت BC820K02 گنجانده نشده است):

لینک کنترل RCU: جک مدولار ، RJ45 ، کابل متقاطع جفت پیچ خورده با هر چهار جفت عبور شده: EIA/TIA-568 استاندارد متقاطع T568A به T568B. طول: حداکثر 200 متر.
پیوند داده RCU: اتصال نوری با رابط اتصال دهنده نوری دوبلکس LC سازگار است که مطابق با ANSI TIA/EIA60-10 (Focis 10A) است. نوع کابل نوری فیبر 50/125μm OM3 است. طول: حداکثر 200 متر.

برای اطلاعات بیشتر در مورد کابل ها به 3BSE036351-* مراجعه کنید

اطلاعات عمومی

شماره ماده	3BSE071500R1
افزونگی	بله
صداقت	هیچ
عمل	مبادله داغ پشتیبانی می شود

داده های دقیق

منبع تغذیه	ورودی های تعیین شده L+ و L- 24 V اسمی ، تنوع بین 19.2 ولت DC و 30 ولت DC.
مصرف برق +24 ولت تایپ/حداکثر	120 میلی آمپر معمولی (حداکثر 200 میلی آمپر)
نوع اتلاف قدرت.	2.9 W معمولی

محیط زیست و صدور گواهینامه

دما ، کار	+5 تا +55 درجه سانتیگراد (+41 تا +131 درجه فارنهایت)
دما ، ذخیره سازی	-40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت)
رطوبت نسبی	5 تا 95 ٪ ، غیرقانونی
طبقه حفاظت	IP20 طبق EN60529 ، IEC 529
علامت گذاری	بله
ایمنی الکتریکی	گواهی UL در انتظار
مکان خطرناک	Culus Class 1 ، Zone 2 ، aex na iic t4 ، exna iic t4gc x
گواهینامه های دریایی	ABS ، BV ، DNV-GL ، LR
انطباق ROHS	EN 50581: 2012
انطباق وی	دستورالعمل/2012/12/اتحادیه اروپا

ابعاد

قد	185 میلی متر (7.3 اینچ)
عرض	59 میلی متر (2.9 اینچ)
عمق	127.5 (5.0 اینچ)
وزن	1.4 کیلوگرم (3.1 پوند) (بسته BC820K02)
