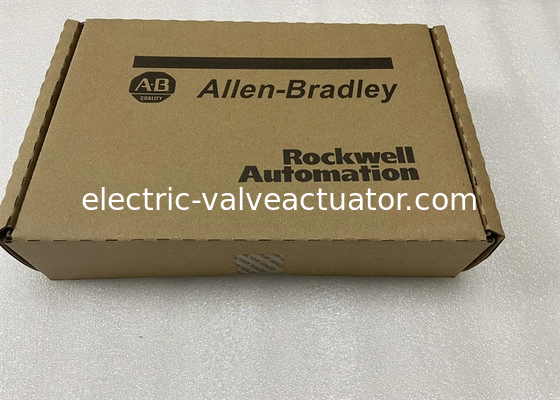

1756-HIST2G AB AB خروجی جریان آنالوگ 8 کاناله برای SLC 500

AB 1746-NO8I یک ماژول خروجی آنالوگ SLC 500 است. این ماژول خروجی آنالوگ دارای هشت (8) کانال خروجی جریان است که محدوده خروجی 0 تا +20 میلی آمپر را فراهم می کند. این ماژول با سخت افزار ثابت یا مدولار SLC 500 استفاده می شود.

AB 1746-NO8I یک ماژول خروجی آنالوگ است که قادر به تولید سیگنال جریان از 0 تا 21 میلی آمپر است. این ماژول به پلتفرم کنترلر SLC 500 تعلق دارد که دارای دو (2) نوع سیستم است - سبک مدولار و سخت افزار ثابت.

سخت افزار ثابت معادل یک کنترل کننده منطقی قابل برنامه ریزی (PLC) فشرده است که برای استفاده در برنامه های کوچک با قابلیت توسعه محدود ایده آل است. سخت افزار سبک مدولار یک سخت افزار کاملاً مدولار، قابل تنظیم و مقیاس پذیر است که برای استفاده در برنامه های متوسط ​​تا بزرگ ایده آل است. 1746-NO8I با هر دو نوع SLC 500 سازگار است.

به خصوص برای نصب در سخت افزار سبک مدولار، 1746-NO8I را می توان در رک ورودی/خروجی محلی یا توسعه یا از راه دور نصب کرد. در یک شاسی محلی، ماژول را می توان در هر اسلاتی به جز اسلات 0 نصب کرد زیرا برای CPU رزرو شده است. برای رک توسعه، 1746-NO8I با هر اسلاتی سازگار است در حالی که اگر با یک رک ورودی/خروجی از راه دور استفاده شود، 1746-NO8I را نمی توان در اسلات 0 نصب کرد زیرا برای آداپتور ارتباطی SLC مانند RIO، DH+ و اترنت رزرو شده است.

علاوه بر این، ملاحظات اصلی هنگام نصب این ماژول، دمای محیط و قرار گرفتن در معرض نویز الکتریکی است. این ماژول مقدار قابل توجهی گرما تولید می کند که باعث می شود نصب ماژول در شاسی نزدیک به پایین محفظه ایده آل باشد، به این دلیل که هوای خنک به سمت پایین می رود و اجزای کنترل آب و هوا معمولاً در پایین نصب می شوند. برای به حداقل رساندن نویز الکتریکی، ماژول را دور از منبع تغذیه سیستم و دور از خط AC و سطوح ولتاژ DC بالا نصب کنید.

این ماژول قادر به تشخیص خطاهای ماژول مانند خرابی برق 24 ولت، حلقه جریان باز، تنظیم مجدد ماژول/SLC و خطای کانال فاجعه بار است. این خطاها به بافر تشخیصی کنترلر اصلی گزارش می شوند.

AB 1746-NO8I یک ماژول SLC 500 است که دارای هشت (8) خروجی جریان آنالوگ است. این به طور ویژه برای اتصال به محرک ها و ابزارهایی طراحی شده است که کنترل را به روش مدوله اجرا می کنند. ممکن است توسط یک منبع تغذیه 24VDC خارجی یا از طریق برق موجود در صفحه پشتی تغذیه شود. این با استفاده از سوئیچ DIP ارائه شده تنظیم می شود. حداکثر مصرف جریان صفحه پشتی 1746-NO8I 120 میلی آمپر در 5 ولت DC و 250 میلی آمپر در 24 ولت DC است. قبل از نصب جامپر، تمام برق سیستم باید خاموش شود. این شامل برق شاسی و منبع تغذیه 24 ولت DC خارجی در صورت وجود می شود.

این ماژول دارای اتلاف حرارتی 6.6 وات است. حداکثر اندازه سیم این ماژول سیم 14 تا 24 AWG در هر ترمینال است. محدوده خروجی این ماژول 0 تا 21.5 میلی آمپر است. کدگذاری خروجی (مقیاس بندی متناسب) این ماژول از 0 تا 32767 است. وضوح مبدل D/A خروجی این ماژول 16 بیتی با 366 نانو آمپر در هر شمارش است. زمان پاسخ پله خروجی 1746-NO8I 1 میلی ثانیه است. امپدانس خروجی این ماژول بیشتر از 1 مگا اهم است. دمای عملیاتی 1746-NO8I -13 تا 140 درجه فارنهایت و دمای غیر عملیاتی -40 تا 185 درجه فارنهایت است.
