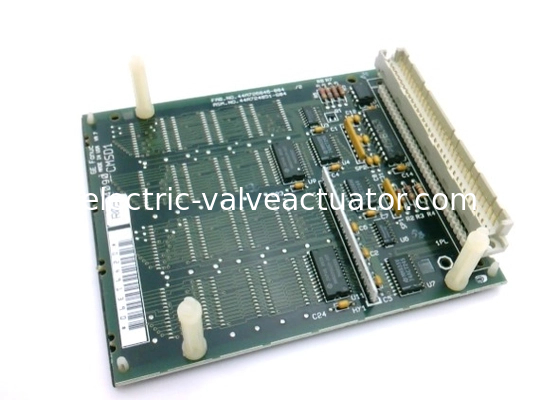

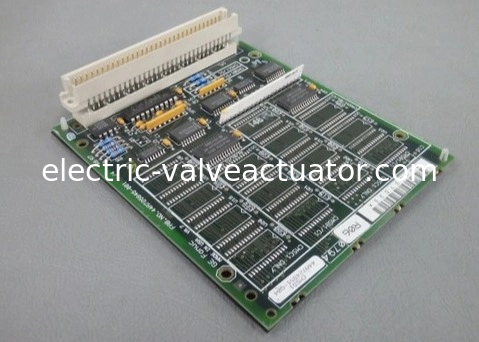

GE Fanuc IC697MEM713 PLCs ماژول حافظه کنترل ماشین سری 90-70 CMOS

درGE Fanuc IC697MEM713یک ماژول هم پردازنده قابل برنامه ریزی با عملکرد بالا است که اساساً یک میکرو کامپیوتر تخصصی است که برای اجرای توابع هم پردازنده طراحی شده است. این ماژول قابلیت های سه نوع ماژول را به یک واحد ادغام می کند:ماژول های ارتباطی، ماژول های ASCII، و ماژول های اساسی.

این ماژول به طور انحصاری برای کنترل کننده منطق قابل برنامه ریزی (PLC) سری 90-70 GE Fanuc طراحی شده است، این ماژول پیکربندی های اتصال انعطاف پذیر را ارائه می دهد: می تواند با 1 یا 2 پورت CCM مستقل کار کند،یا به طور جایگزینبا يه پورت سريال

برنامه نویسی IC697MEM713 از طریق MegaBasic فعال می شود. یک زبان مشتق از BASIC قدرتمند. این زبان در پشتیبانی از وظایف حیاتی صنعتی، از جمله جمع آوری داده در زمان واقعی،ذخیره سازی داده های امن، و بازیابی داده های کارآمد، در حالی که عملکرد کامپیوتری در زمان واقعی را تضمین می کند.

IC697MEM713 مجهز به یک دکمه مخصوص Restart/Reset است که حالت عملیاتی ماژول را بر اساس مدت فشار آن کنترل می کند:

• تنظیم مجدد نرم (RUN Mode):فشار دادن دکمه فشار برای کمتر از 5 ثانیه یک تنظیم مجدد نرم را آغاز می کند و ماژول را به حالت فعال عملیاتی "RUN Mode" برای اجرای وظایف برنامه ریزی شده قرار می دهد.
• حالت توسعه برنامه:نگه داشتن دکمه فشار برای بیش از 10 ثانیه، ماژول را به حالت "PROGRAM DEVELOPMENT Mode" منتقل می کند، جایی که برنامه نویسی و تنظیمات پیکربندی می تواند انجام شود.

تا 3 شاخص ال ای دی در بالای و جلو IC697MEM713 (که اغلب به عنوان PCM یا ماژول هم پردازنده قابل برنامه ریزی شناخته می شود) قرار دارند، هر کدام اطلاعات وضعیت خاص را منتقل می کنند:

• حالت OFF:اگر این ال ای دی خاموش باشد، نشان می دهد که ماژول کار نمی کند. این معمولاً به دلیل خرابی سخت افزار رخ می دهد.
• حالت ثابت روشن:این ال ای دی در هنگام کار عادی به طور مداوم روشن می شود، به این معنی که ماژول به درستی کار می کند. این فقط در صورت بروز نقص یا مشکل از این نور ثابت منحرف می شود.
• حالت روشن شدن:This LED flashes exclusively during the power-up diagnostics process—alerting users that the module is performing initial self-checks to verify hardware and system integrity before entering full operation.
