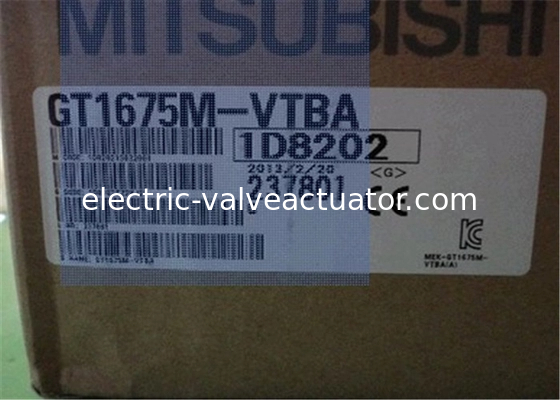

رابط کاربری انسان و ماشین سری Mitsubishi GT1675M-VTBA GOT1000 10.4 اینچی

سری رابط های ماشین انسان Mitsubishi GT1675M-VTBA GOT1000 10.4 اینچی

• سازنده: Mitsubishi Electric

• GT1675M-VTBA

• دسته بندی: بدنه GOT

• سری: GOT1000

• طبقه بندی: بزرگ: 8 تا 15 اینچ

• شماره محصول: GT1675M-VTBA

• نام مدل: GT16

• استانداردهای قابل اجرا: UL / cUL، CE (EMC)، CE (LVD)، KC، ABS، BV، DNV، LR، NK، RINA، GL

• نوع صفحه نمایش: LCD رنگی TFT (روشنایی بالا، زاویه دید وسیع)

• اندازه صفحه نمایش: 10.4 اینچ

• رزولوشن: VGA: 640 × 480 [نقطه]

• اندازه صفحه نمایش: 211 (عرض) × 158 (ارتفاع) [میلی متر]

• تعداد کاراکترهای صفحه نمایش: فونت استاندارد 16 نقطه در زمان: 40 کاراکتر × 30 خط (اندازه کامل)
  فونت استاندارد 12 نقطه در زمان: 53 کاراکتر × 40 خط (اندازه کامل)

• رنگ صفحه نمایش: 65536 رنگ

• زاویه دید: بالا، پایین، چپ و راست هر کدام 88 درجه

• تنظیم کنتراست: -

• روشنایی ساده LCD: 450 [Cd / M 2]

• تنظیم روشنایی: 8 سطح تنظیم

• طول عمر: حدود 43000 ساعت (دمای محیط 25 درجه سانتیگراد)

• حداکثر تعداد صفحه نمایش قابل ثبت: 4096 صفحه

• عملکرد نور پس زمینه: لوله کاتد سرد (قابل تعویض) عملکرد تشخیص سوختگی نور پس زمینه، تنظیم زمان خاموش / ذخیره صفحه نمایش نور پس زمینه مجاز است

• طول عمر: حدود 50000 ساعت یا بیشتر (زمان استفاده از دمای محیط 50٪ روشنایی صفحه نمایش در 25 درجه سانتیگراد)

• رنگ: سفید

• روش صفحه لمسی: نوع فیلم مقاومتی آنالوگ



• تعداد کلیدهای لمسی: -

• اندازه کلید: حداقل 2 × 2 [نقطه] (در هر کلید)

• نقاط فشار همزمان: همزمان فشار ندهید (فقط یک نقطه می تواند لمس شود)

• طول عمر: یک میلیون بار یا بیشتر (عملکرد 0.98 [N] یا کمتر)

• فاصله تشخیص حسگر انسانی: هیچ

• محدوده تشخیص: هیچ

• زمان تاخیر تشخیص: هیچ

• حافظه ظرفیت حافظه فلش: حافظه فلش داخلی 15 مگابایت



• عمر (تعداد دفعات نوشتن): 100000 بار

• استفاده: داده های پروژه برای ذخیره سازی، برای ذخیره سازی سیستم عامل

• ظرفیت SRAM: -

• استفاده: -

• ظرفیت EEPROM: -

• استفاده: -

• نوع باتری: باتری لیتیومی نوع GT15-BAT

• پشتیبان گیری: داده های ساعت، اعلان زمان نگهداری برای داده ها، داده های گزارش سیستم

• طول عمر: حدود 5 سال (دمای محیط: 25 درجه سانتیگراد)

• باس رابط داخلی: -



• RS-422/485 (ترکیبی): RS-422/485 1ch، سرعت انتقال: 115200/57600/38400/19200/9600 / 4800bps، شکل کانکتور: 14 پین (ماده)، کاربردها: تجهیزات اتصال برای ارتباطات

• RS-422/232 (ترکیبی): -

• RS-422: -

• RS-232: RS-232 1ch، سرعت انتقال: 115200/57600/38400/19200/9600 / 4800bps، شکل کانکتور: D-sub 9 پین (نر)، کاربردها: تجهیزات اتصال برای ارتباطات، برای اتصال PC (آپلود / دانلود داده های پروژه، نصب سیستم عامل، عملکرد شفاف FA)

• اترنت: روش انتقال داده: 100BASE-TX، 10BASE-T 1ch، شکل کانکتور: RJ-45 (جک مدولار)، استفاده: تجهیزات اتصال برای ارتباطات، برای عملکرد دروازه، برای اتصال PC (آپلود / دانلود داده های پروژه، نصب سیستم عامل، عملکرد رابط MES)

• RGB: -

• چاپگر: -

• USB (دستگاه ها): دستگاه USB (سرعت کامل 12 مگابیت بر ثانیه) 1ch، شکل کانکتور: TYPE Mini-B کاربردها: برای اتصال PC (آپلود / دانلود داده های پروژه، نصب سیستم عامل، عملکرد شفاف FA)

• USB (میزبان): میزبان USB (سرعت کامل 12 مگابیت بر ثانیه) 1ch، شکل کانکتور: TYPE-A، کاربردها: انتقال داده، برای ذخیره سازی

• کارت CF: اسلات Compact Flash 1ch، شکل کانکتور: TYPEI، کاربردها: انتقال داده، ذخیره داده، OT برای راه اندازی

• اسلات کارت PC: -

• برد عملکرد اختیاری: عملکرد رابط MES برای 1ch

• برد حافظه: -

• واحد توسعه: واحد ارتباطی / واحد گزینه نصب 2ch

• سوئیچ سوئیچ 1: -

• سوئیچ 2: -

• خروجی زنگ: تک تن (طول صدا قابل تنظیم)

• ساختار محافظتی: بخش جلو: IP67F (JEM1030)، داخلی برد: IP2X (JEM1030)

• ابعاد خارجی: 303 (عرض) × 214 (ارتفاع) × 49 (عمق) [میلی متر]

• ابعاد برش پانل: 289 (عرض) × 200 ((ارتفاع) [میلی متر]

• جرم (به استثنای براکت نصب): 2.1 [کیلوگرم]

• صفحه نمایش دمای محیط: 0 ~ 50 درجه سانتیگراد

• به غیر از واحد نمایشگر: 0 ~ 55 درجه سانتیگراد

• دمای ذخیره سازی: -20 درجه سانتیگراد ~ 60 درجه سانتیگراد

• رطوبت محیط: 10 ~ 90٪ RH، غیر متراکم

• رطوبت محیط ذخیره سازی: 10 ~ 90٪ RH، غیر متراکم

• مقاومت در برابر لرزش انطباق: مطابق با JIS B 3502، IEC 61131-2

• اگر لرزش متناوب وجود دارد:نیم دامنه 3.5 میلی متر، تعداد جارو در هر جهت X، Y، Z 10 بار
  شتاب 9.8M / S 2، تعداد جارو در هر جهت X، Y، Z 10 بار

• اگر لرزش مداوم وجود دارد:نیم دامنه 1.75 میلی متر
  شتاب 4.9M / S 2

• ضربه: مطابق با B 3502 JIS، IEC 61131-2 (147M / S 2، XYZ 3 جهت سه بار هر کدام)

• استفاده از اتمسفر: دود روغنی، گاز خورنده، هیچ گاز قابل اشتعالی وجود ندارد، گرد و غبار وحشتناکی از پیوستگی وجود ندارد، نور مستقیم خورشید به آن برخورد نمی کند (و همچنین در هنگام ذخیره سازی)

• ارتفاع عملیاتی: 2000 متر یا کمتر

• محل نصب: پانل کنترل

• رده اضافه ولتاژ: II زیر

• درجه آلودگی: 2 یا کمتر

• سیستم خنک کننده: خود خنک کننده

• ولتاژ منبع تغذیه ورودی: AC100 ~ 240V (+10٪، - 15٪)

• فرکانس ورودی: 50 / 60Hz ± 5٪

• حداکثر توان ظاهری ورودی: 100VA (در حداکثر بار)

• مصرف برق زمان عادی: 39 وات یا کمتر

• وقتی نور پس زمینه خاموش می شود: 30 وات یا کمتر

• جریان هجومی: 28A یا کمتر (4ms) (در بار کامل)

• زمان قطعی برق لحظه ای مجاز: در 20 میلی ثانیه (یا بیشتر AC100V)

• ایمنی نویز: ولتاژ نویز 1500Vp-p، عرض نویز 1 میکرو ثانیه، به دلیل شبیه ساز نویز فرکانس نویز 25 ~ 60Hz

• ولتاژ مقاومت: ترمینال منبع تغذیه جرم؟ زمین بین AC1500V 1 دقیقه

• مقاومت عایق: 10MΩ یا بیشتر در ترمینال منبع تغذیه جرم زمین بین تستر مقاومت عایق DC500V

• اندازه سیم قابل اجرا:؟ 2 0.75 [Mm 2]

• ترمینال چین دار: ترمینال های چین دار M3 RAV1.25-3 پیچ، V2-S3.3، V2-N3A، FV2-N3A

• گشتاور با تناسب سفت شدن (پیچ های ترمینال بلوک ترمینال): 0.5 ~ 0.8 [N · m]

• زمین: زمین کلاس D (100Ω یا کمتر)، که اتصال به برد در هنگام زمین نمی تواند

• نوع نصب: استاندارد

• وزن خرید: 3.2 کیلوگرم
