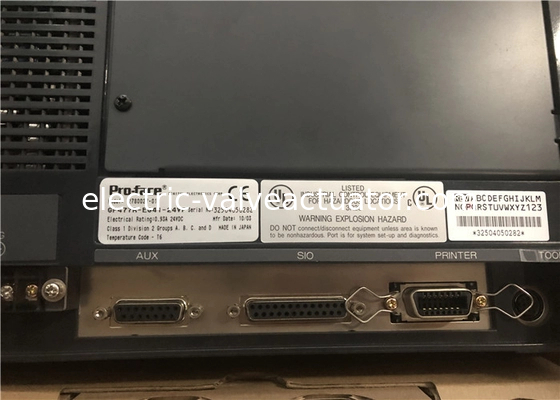

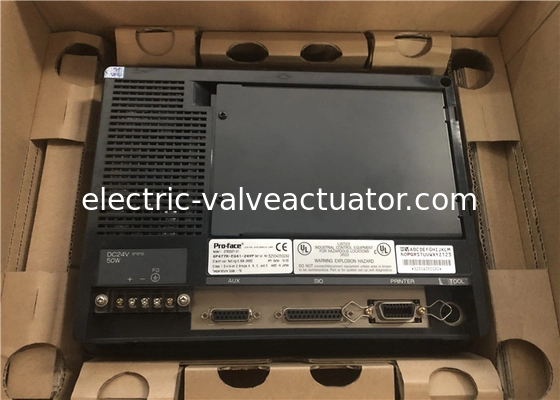

پنل اپراتور PROFACE OPERATOR INTERFACE QUICK PANEL 9 اینچ 24VDC 93AMP GP477R-EG41-24VP

صفحه نمایش سریع 9 اینچ 24VDC 93AMP GP477R-EG41-24VP

توضیحات محصول
GP477R-EG41-24VP یک رابط کاربری پنل کنترل است که توسط Pro-face ساخته شده است. مشخصات کلی شامل موارد زیر است. ولتاژ ورودی 20.4 VDC تا 27.6 VDC است.مصرف برق 50 وات یا کمتر (TYP 20 W)دمای عملیاتی محیط باید 0 تا 50 درجه سانتیگراد باشد. دمای ذخیره سازی -10 تا 60 درجه سانتیگراد است. رطوبت ذخیره سازی 20 تا 85 درصد رطوبت نسبی غیر منجمد است.مقاومت لرزش 10 تا 25 هرتز (Xابعاد بیرونی تنها برای واحد اصلی GP 274 میلی متر (عرض) x 216 میلی متر (ارتفاع) x 56.5 میلی متر (عمق) است. وزن 2.5 کیلوگرم یا کمتر است.ولتاژ سر و صدا 1200V p-p است، طول پالس 1μs است و زمان افزایش 1ns است. رتبه بندی معادل IP65f و NEMA #250 نوع 4x/12 است.

ویژگی های این رابط کاربری یک صفحه لمسی 9.1 اینچی با LCD زرد کنتراست بالا و رزولوشن 640 x 400 است.این واحد RS-232/422 پورت ارتباطات قابل تنظیم است و پشتیبانی از خواننده بارکد ارائه می دهد. رابط کاربری DC / AC است و دارای یک پورت چاپگر است. آن را با رمز عبور محافظت می شود و دارای امنیت 15 سطح است. رابط همچنین اجازه می دهد تا برای دستور العمل روند، هشدار / مدیریت رویداد،برنامه ریزی، و صفحه کلید های پاپ آپ. برنامه حافظه 2 MB FLASH EPROM است. برابری هیچ، عجیب یا حتی نیست. کانکتور ابزار بی هم زمان است. طول داده 7 یا 8 بیت است.سرعت انتقال اطلاعات 2400 تا 115.۲ کیلوبایت در ثانیه

طراحی سیستم

• ایجاد سوئیچ های صفحه لمسی GP که ممکن است ایمنی تجهیزات و پرسنل را به خطر بیندازد.و سایر تجهیزات مرتبط می تواند باعث شود که یک سیگنال خروجی به طور مداوم روشن یا خاموش بماند و احتمالا باعث یک تصادف بزرگ شود.برای جلوگیری از حوادث مربوط به خروجی یا عملکرد نادرست سیگنال،تمام سوئیچ هایی که برای کنترل عملیات حیاتی ماشین استفاده می شوند را از بین ببرید تا از طریق یک سیستم کنترل جداگانه کار کنند..

• سوئیچ هایی را که برای کنترل عملیات ایمنی ماشین استفاده می شود، مانند یک سوئیچ توقف اضطراری، به عنوان یک آیکون صفحه لمسی GP ایجاد نکنید.در غیر این صورت آسیب جسمی شدید یا آسیب به تجهیزات ممکن است رخ دهد..

• لطفا سیستم خود را به گونه ای طراحی کنید که تجهیزات به دلیل یک خطای ارتباطی بین GP و کنترل کننده میزبان آن خراب نشوند.این برای جلوگیری از هرگونه آسیب جسمی یا خسارت مادی است.

.• GP برای استفاده با دستگاه های کنترل هواپیما، تجهیزات هوافضا، دستگاه های انتقال داده (اتصالات) مرکزی، دستگاه های کنترل انرژی هسته ای مناسب نیست.یا تجهیزات پشتیبانی از زندگی، به دلیل الزامات ذاتی این دستگاه ها از سطوح بسیار بالا از ایمنی و قابلیت اطمینان.

• هنگام استفاده از GP با وسایل نقلیه حمل و نقل (قطارها، اتومبیل ها و کشتی ها) ، دستگاه های پیشگیری از بلایای طبیعی و جرم، انواع تجهیزات ایمنی، دستگاه های پزشکی مرتبط با پشتیبانی از زندگی و غیره.برای اطمینان از درجه مناسب قابلیت اطمینان و ایمنی باید از طرح های سیستم های اضافی و/یا ایمن استفاده شود..

• از واحد GP به عنوان یک دستگاه هشدار برای آلارم های بحرانی که می توانند باعث آسیب جدی به اپراتور، آسیب به ماشین یا توقف تولید شوند، استفاده نکنید.شاخص های هشدار حیاتی و واحدهای کنترل/فعال کننده آنها باید با استفاده از سخت افزار مستقل و/یا قفل های مکانیکی طراحی شوند..

• پس از روشن شدن نور پس زمینه GP، برخلاف حالت "استند بی" GP، پنل لمسی هنوز فعال است. اگر اپراتور متوجه نشود که نور پس زمینه سوخت و به پنل لمس کند،ممکن است اشتباه در کار کردن ماشین خطرناک رخ دهد.بنابراین، از سوئیچ های لمسی GP برای کنترل مکانیسم های ایمنی تجهیزات مانند سوئیچ های توقف اضطراری و غیره که از افراد و تجهیزات در برابر آسیب و آسیب محافظت می کنند، استفاده نکنید.اگر چراغ پشت سر پزشک شما ناگهان خاموش شود، از مراحل زیر استفاده کنید تا تعیین کنید که آیا نور پس زمینه در واقع سوخته است.1) اگر GP شما به حالت ایستادگی تنظیم نشده است و صفحه نمایش خالی شده است، نور پس زمینه شما سوخته است.2) یااگر پزشک شما به حالت آماده سازی تنظیم شده باشدهمچنین برای جلوگیری از اشتباهی تصادفی در دستگاه،دیجیتال پیشنهاد می کند که شما استفاده از GP ساخته شده در "استفاده از پانل لمسی پس از روشن شدن چراغ پشتی" ویژگی، که به طور خودکار یک سوختگی را تشخیص می دهد و صفحه لمسی را غیرفعال می کند.

• ولتاژ بالا از طریق GP عبور می کند. به جز جایگزینی نور پس زمینه، هرگز GP را جدا نکنید، در غیر این صورت ممکن است شوک الکتریکی رخ دهد.

• دستگاه GP را تغییر ندهید. این کار ممکن است باعث آتش سوزی یا شوک الکتریکی شود.

• در محیطی که گاز های قابل احتراق وجود دارد از GP استفاده نکنید، زیرا استفاده از GP ممکن است باعث انفجار شود.

پانل های کنترل (به بعد "واحد GP" نامیده می شود).
این واحدهای GP، با قابلیت های گسترده کاربر و عملکرد کلی بهبود یافته، ارتقاء پانل های سری GP70 دیجیتال هستند.
لطفاً این راهنما را با دقت بخوانید، زیرا در آن توضیح داده شده است که چگونه از GP استفاده کنید.
به طور درست و ایمن.
همچنین، در مثال های این کتاب راهنما، در هر زمان که ممکن است از کنترل کننده PLC سری Mitsubishi MELSEC-AnA استفاده می شود، که در یک رابطه یک به یک با GP متصل است.
سری GP-477R و GP-577R به شماره های مدل GP زیر اشاره دارد:
GP-477R سری GP477R-EG11 (واحد استاندارد)
GP477R-EG41-24VP (منظور CE، مطابق با cUL)
GP-577R سری GP577R-TC11، GP577R-SC11 (واحد استاندارد)
GP577R-TC41-24VP (معلومه CE، مطابق با cUL)
* در اینجا، "واحد استاندارد" به واحدی اشاره دارد که نه تایید CE و نه UL را دریافت کرده است.
پانل های گرافیکی GP477R-EG41-24VP و GP577R-TC41-24VP محصولات دارای علامت CE هستند که با دستورالعمل های مربوطه EMC مطابقت دارند.
EN55011 کلاس A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

یادداشت

1) کپی کردن محتوای این راهنما، به طور کامل یا به طور جزئی، ممنوع است، مگر برای استفاده شخصی کاربر، بدون اجازه صریح الکترونیک دیجیتال
شرکت ژاپن
2) اطلاعات ارائه شده در این راهنما بدون اطلاع قابل تغییر است.
3) این راهنما با دقت و توجه به جزئیات نوشته شده است؛ با این حال، اگر شما هر گونه اشتباهات یا حذف را پیدا کنید، لطفا با Digital Electronics تماس بگیرید و آنها را از یافته های خود مطلع کنید.
4) لطفا توجه داشته باشید که ما مسئول خسارت ناشی از استفاده از محصولات ما نیستیم، صرف نظر از ماده 3 بالا
