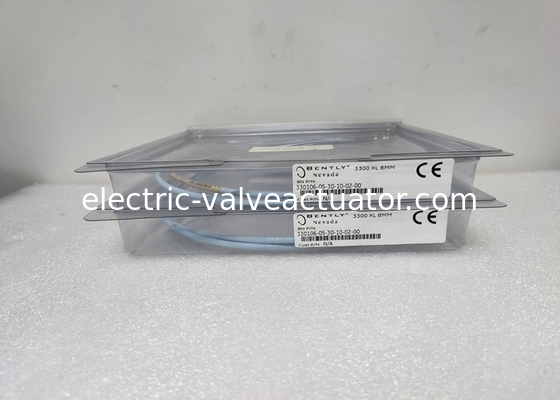

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8 میلی متر سنجه های نصب معکوس

سنسور پروب Proximitor Bently Nevada 330106-05-30-10-02-00 3300XL 8mm پروب های نصب معکوس

مشخصات فنی

مگر اینکه خلاف آن ذکر شده باشد، مشخصات زیر برای سنسور Proximitor 3300 XL 8 میلی متری، کابل افزایشی و پروب 8 میلی متری بین +18 درجه سانتیگراد و +27 درجه سانتیگراد (+64 درجه فارنهایت تا +80 درجه فارنهایت)، با منبع تغذیه -24 Vdc، بار 10 کیلو اهم، هدف فولادی AISI 4140 و پروب با فاصله 1.27 میلی متر (50 میل) اعمال می شود. ویژگی های عملکردی برای سیستم هایی که منحصراً از اجزای 3300 XL 8 میلی متری تشکیل شده اند، قابل اجرا است. مشخصات دقت و قابلیت تعویض سیستم در هنگام استفاده از یک سیستم مبدل که به هر هدفی غیر از هدف فولادی Bently Nevada AISI 4140 کالیبره شده باشد، اعمال نمی شود.

اطلاعات سفارش

پروب های نصب معکوس 3300 XL 8 میلی متری

330105-02-12-CXX-DXX-EXX، رزوه های 3/8-24 UNF
330106-05-30-CXX-DXX-EXX، رزوه های M10 x 1

توضیحات گزینه

C: گزینه طول کل

05 0.5 متر (1.6 فوت)
10 1.0 متر (3.3 فوت)
15 1.5 متر (4.9 فوت)
20 2.0 متر (6.6 فوت)
50 5.0 متر (16.4 فوت)
190 9.0 متر (29.5 فوت)

D: گزینه کانکتور

02 کانکتور کواکسیال Miniature ClickLoc
12 کانکتور کواکسیال Miniature ClickLoc، کابل FluidLoc

توجه:گزینه های کابل FluidLoc -10 و -12 در اکثر قریب به اتفاق نصب های 330105 و 330106 به دلیل وجود آستین پروب ضروری نیستند. قبل از سفارش گزینه های کابل FluidLoc، برنامه را با دقت در نظر بگیرید

E: گزینه تاییدیه آژانس

00 مورد نیاز نیست
05 تاییدیه های متعدد

شرح

سیستم مبدل

سیستم مبدل مجاورتی 3300 از موارد زیر تشکیل شده است:

• یک پروب 3300 XL 8 میلی متری یا پروب 3300 5 میلی متری
• یک کابل افزایشی 3300 XL
• یک سنسور Proximitor 3300

این سیستم یک ولتاژ خروجی متناسب با فاصله بین نوک پروب و سطح رسانای مشاهده شده ارائه می دهد. این سیستم قادر به اندازه گیری های استاتیک (موقعیت) و دینامیکی (ارتعاش) است و در درجه اول برای کاربردهای اندازه گیری ارتعاش و موقعیت در ماشین های بلبرینگ فیلم سیال و همچنین کاربردهای اندازه گیری Keyphasor و سرعت استفاده می شود.
این سیستم یک سیگنال خروجی دقیق و پایدار را در یک محدوده دمایی وسیع ارائه می دهد. همه سیستم های مبدل مجاورتی 3300 این سطح از عملکرد را در حالی که امکان تعویض کامل پروب، کابل افزایشی و سنسور Proximitor را بدون نیاز به تطبیق اجزای جداگانه یا کالیبراسیون روی میز کار فراهم می کنند، به دست می آورند.

سنسور Proximitor

سنسور Proximitor 3300 XL شامل پیشرفت های متعددی نسبت به طرح های قبلی است. بسته بندی فیزیکی آن نصب با چگالی بالا روی ریل DIN را مجاز می کند. همچنین می توان آن را در یک پیکربندی نصب پانل سنتی نصب کرد، جایی که یک “ردپا” یکسان با طرح های سنسور Proximitor قدیمی 4 سوراخ نصب شده دارد. پایه نصب برای هر دو گزینه، عایق الکتریکی را فراهم می کند و نیاز به صفحات ایزولاتور جداگانه را از بین می برد.
سنسور Proximitor 3300 XL در برابر تداخل فرکانس رادیویی بسیار مقاوم است و امکان نصب در محفظه های فایبرگلاس را بدون اثرات نامطلوب از سیگنال های فرکانس رادیویی مجاور فراهم می کند. ایمنی بهبود یافته RFI/EMI به سنسور Proximitor 3300 XL اجازه می دهد تا بدون نیاز به مجرای محافظ دار یا محفظه های فلزی، تاییدیه های علامت CE اروپا را دریافت کند، که منجر به کاهش هزینه های نصب و پیچیدگی می شود. نوارهای ترمینال SpringLoc 3300 XL به ابزارهای نصب خاصی نیاز ندارند و با از بین بردن مکانیزم های گیره ای از نوع پیچ که می توانند شل شوند، اتصالات سیم کشی میدانی را سریعتر و قوی تر می کنند.

پروب مجاورتی و کابل افزایشی

پروب 3300 XL و کابل افزایشی نیز پیشرفت هایی را نسبت به طرح های قبلی نشان می دهند. یک روش قالب گیری TipLoc* ثبت شده، پیوند قوی تری بین نوک پروب و بدنه پروب ایجاد می کند. کابل پروب یک طراحی CableLoc* ثبت شده را شامل می شود که 330 نیوتن (75 پوند نیرو) مقاومت کششی را برای اتصال ایمن تر کابل پروب و نوک پروب فراهم می کند. همچنین می توانید پروب ها و کابل های افزایشی 3300 XL 8 میلی متری را با یک گزینه کابل FluidLoc* اختیاری سفارش دهید. این گزینه از نشت روغن و سایر مایعات از دستگاه از طریق داخل کابل جلوگیری می کند.

سایر اطلاعات سفارش پروب های مجاورتی

پروب های مجاورتی 3300 XL 8 میلی متری، متریک:

330103 پروب 3300 XL 8 میلی متری، رزوه M10 x 1، بدون زره3
330104 پروب 3300 XL 8 میلی متری، رزوه M10 x 1، با زره3

شماره قطعه-AXX-BXX-CXX-DXX-EXX

توضیحات گزینه

A: گزینه طول بدون رزوه

توجه: طول بدون رزوه باید حداقل 20 میلی متر کمتر از طول کیس باشد.

به فواصل 10 میلی متری سفارش دهید.

پیکربندی طول:

• حداکثر طول بدون رزوه: 230 میلی متر
• حداقل طول بدون رزوه: 0 میلی متر

مثال: 0 6 = 60 میلی متر

B: گزینه طول کلی کیس

به فواصل 10 میلی متری سفارش دهید.

پیکربندی های رزوه متریک:

• حداکثر طول: 250 میلی متر
• حداقل طول: 20 میلی متر

مثال: 0 6 = 60 میلی متر

C: گزینه طول کل

05 0.5 متر (1.6 فوت)
10 1.0 متر (3.3 فوت)
15 1.5 متر (4.9 فوت)
20 2.0 متر (6.6 فوت)
50 5.0 متر (16.4 فوت)
90 9.0 متر (29.5 فوت)

D: گزینه کانکتور و نوع کابل

01 کانکتور ClickLoc کواکسیال مینیاتوری با محافظ کانکتور، کابل استاندارد
02 کانکتور ClickLoc کواکسیال مینیاتوری، کابل استاندارد
11 کانکتور ClickLoc کواکسیال مینیاتوری با محافظ کانکتور، کابل FluidLoc

12 کانکتور ClickLoc کواکسیال مینیاتوری، کابل FluidLoc

E: گزینه تاییدیه آژانس

00 مورد نیاز نیست

05 تاییدیه های متعدد
