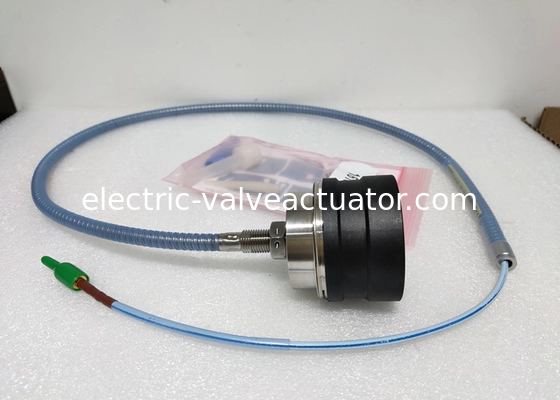

بنتلی نوادا 3300 XL 50 میلی متر پروب نزدیک 330876-01-10-01-00 سیستم انتقال دهنده 1.0 متر

بنتلی نوادا 3300 XL 50 میلی متر پروب نزدیک 330876-01-10-01-00 سیستم انتقال دهنده 1.0 متر

مشخصات

مگر اینکه خلاف آن ذکر شده باشد، مشخصات زیر برای یک سنسور 3300 XL 50 mm Proximitor Sensor، کابل تمدید و سُند بین 0°C و +45°C (+32°F تا +113°F) ، با منبع برق -24 Vdc است.یک بار 10 kΩ، یک هدف فولادی AISI 4140 عرضه شده توسط Bently Nevada که دارای قطر 102 میلی متر (4.0 اینچ) یا بزرگتر است.مشخصات دقت سیستم و قابلیت تعویض در هنگام استفاده از یک سیستم انتقال دهنده که به هر هدف غیر از هدف فولادی Bently Nevada AISI 4140 کالیبر شده است، اعمال نمی شود..

اطلاعات سفارش

3300 XL 50mm Proximity Probe:

330876-AXX-BXX-CXX-DXX

توضیحات گزینه ها

A: گزینه نوع کیس سُند

011⁄2-20 خروجی مستقیم رشته
02M14x1.5 خروجی مستقیم رشته
031.99 در خروجي سمتي صاف

B:انتخاب طول کل

101.0 متر (3.3 فوت)
505.0 متر (16.4 فوت)
909.0 متر (29.5 فوت)

C: گزینه زره

00کابل فلود لاک با دمای بالا
01کابل فلود لاک با درجه حرارت بالا با زره

D: گزینه تأیید آژانس

00نه تایید
05مجوزهای متعدد (در انتظار)

مدل ها:

توضیحات

سیستم انتقال دهنده 50 میلی متر 3300 XL شامل یک سنجه 50 میلی متر جداگانه، یک کابل تمدید و یک سنسور 3300 XL 50 میلی متر است.کویل قطر بزرگ به این سیستم حداکثر محدوده خطی 27 می دهد.9 میلی متر (1100 میلی متر) ، طولانی ترین محدوده خطی خط محور جریان گردشی بنتلی نوادا. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

اندازه گیری انبساط دیفرانسیل اندازه گیری انبساط دیفرانسیل با استفاده از دو انتقال دهنده نزدیکی انجام می شود که یک گردنبند یا ریمپ را در فاصله ای از حامل فشار مشاهده می کنند.تنظیمات نصب ترانسدوسر معمولی که نیاز به 3300 XL 50 mm ترانسدوسر طول خطی را شامل:
• دو مترجم در یک طرف گردنبند مشاهده می شوند.
• دو مترجم ورودی مکمل که طرف های مخالف طوق را مشاهده می کنند، به طور موثر دامنه اندازه گیری DE را دو برابر می کنند.

معیارهای انتخاب روش نصب، اندازه هدف موجود، مقدار انتظار شده حرکت محوری روتور و نوع هدف DE موجود در ماشین است.اگر ارتفاع طوق کافی باشد و محدوده اندازه گیری مورد نیاز کمتر از 1 باشد.1 اینچ (28 میلی متر) ، پیکربندی ترجیح داده شده برای اندازه گیری های اضافی استفاده از دو گیرنده است که همان طرف گردنبند را مشاهده می کنند. هنگامی که 1.1 به 2.2 اینچ (28 mm تا 56 mm) از محدوده کل مورد نیاز است، انتقال دهنده ها را به صورت مکمل در دو طرف روتور نصب کنید.

سازگاری سیستم

3300 XL 50mm sonde در سه پیکربندی کیس و رشته برای جایگزینی فیزیکی تمام سیستم های استاندارد 7200 50 mm (از جمله سوند های خروج جانبی و عقب) ارائه می شود.براکت های نصب استاندارد 7200 هنوز هم به عنوان لوازم جانبی در دسترس هستندعلاوه بر این ، یک براکت جدید برای سازگاری ژوند با پایه قرار دادن کشویی 50mm DE Integral Transducer نیز در دسترس است.394 V/mm (10 mV/mil) که با سیستم های 7200 و 50 mm DE Integral یکسان است، که به مشتریان اجازه می دهد بدون نیاز به هرگونه تغییر در پیکربندی مانیتور ارتقا دهند. هنگام ارتقاء از سیستم های قبلی، هر جزء سیستم ترانسدوسر (سوند، کابل تمدید،و Sensor Proximitor) باید با اجزای 3300 XL 50 میلی متر جایگزین شوند..

کاوشگر نزدیکی و کابل تمدید

3300 XL 50mm تحقیقات طراحی شده است برای زنده ماندن در سخت ترین محیط های توربین بخار DE. آن را می تواند به طور مداوم کار و حفظ دقت خود را در دمای بالا تا 200 ° C (392 ° F) ،و می تواند با دمای بالا متناوب تا 250 °C (482 °F) مقاومت کند. این کاوشگر 50 میلی متری دارای مهر جلو و عقب است که در ترکیب با کابل FluidLoc® دمای بالا (استانداردی در تمام کاوشگرهای 50 میلی متری) مانع ورود رطوبت به نوک کاوشگر می شود.اتصال دهنده های خاص ClickLoc با دمای بالا نیز در استاندارد در کاوشگر و کابل تمدید هستند. هر کاوشگر و کابل با محافظ های کانکتور و یک ابزار نصب محافظ کانکتور یکبار مصرفی برای اطمینان از اینکه کانکتورها از آلودگی پاک باقی می مانند.کانکتور ClickLoc در سرب سنجه دارای یک گردنبند قابل برداشت است که مسیر کابل را از طریق فاصله های تنگ آسان می کند.

3300 XL 50 میلی متر سنجه در سبک موارد خروج مستقیم با رشته های 1⁄2-20 انگلیسی یا رشته های متریک M14x1.5 ، از جمله یک قفل با سوراخ های سیم ایمنی پیش از سوراخ شده در دسترس است.Sonda خروجی جانبی دو 1⁄4-20 سوراخ نصب در قسمت عقب مورد بررسی. براي هر دو خروجي مستقيم و خروجي جانبي ، قطر کل محفظه 1.99 اينچ است

سنسور نزديک

سنسور 3300 XL 50mm Proximitor Sensor1 دارای همان ویژگی های پیشرفته به عنوان تمام سنسورهای 3300 XL Proximitor است.طراحی نازک آن اجازه می دهد تا آن را در هر دو نصب DIN-rail با چگالی بالا یا پیکربندی نصب سنتی تر نصب شودایمنی RFI/EMI بهبود یافته اجازه می دهد تا سنسور 3300 XL Proximitor® بدون هیچ ملاحظات خاص نصب، تأییدیه CE اروپا را به دست آورد.این ایمنی RFI جلوگیری از سیستم گیرنده از تحت تاثیر منفی توسط سیگنال های رادیویی فرکانس بالا در نزدیکینوارهای پایانی SpringLoc در سنسور Proximitor نیازی به ابزار نصب خاص ندارند و اتصال های سیم کشی سریعتر و بسیار قوی را تسهیل می کنند.

مدل ها:

330130-030-00-00؛330130-030-00-05;330130-030-01-00؛330130-030-01-05;330130-030-02-00؛330130-030-02-05;
330130-030-03-00؛330130-030-03-05;330130-030-10-00؛330130-030-10-05;330130-030-11-00؛330130-030-11-05;
330130-030-12-00؛330130-030-12-05;330130-030-13-00؛330130-030-13-05;330130-035-00-00؛330130-035-00-05;
330130-035-01-00؛330130-035-01-05;330130-035-02-00؛330130-035-02-05;330130-035-03-00؛330130-035-03-05;
330130-035-10-00؛330130-035-10-05;330130-035-11-00؛330130-035-11-05;330130-035-12-00؛330130-035-12-05;
330130-035-13-00؛330130-035-13-05;330130-040-00-00؛330130-040-00-05;330130-040-01-00؛330130-040-01-05;
330130-040-02-00؛330130-040-02-05؛330130-040-03-00؛330130-040-03-05؛330130-040-03-05؛330130-040-10-00؛330130-040-10-05
330130-040-11-00؛330130-040-11-05;330130-040-12-00؛330130-040-12-05;330130-040-13-00؛330130-040-13-05;
330130-045-00-00؛330130-045-00-05؛330130-045-01-00؛330130-045-01-05؛330130-045-01-05؛330130-045-02-00؛330130-045-02-05
330130-045-03-00؛330130-045-03-05؛330130-045-10-00؛330130-045-10-05؛330130-045-10-05؛330130-045-11-00؛330130-045-11-05
330130-045-12-00؛330130-045-12-05;330130-045-13-00؛330130-045-13-05;330130-060-00-00؛330130-060-00-05;
330130-060-01-00؛330130-060-01-05;330130-060-02-00؛330130-060-02-05;330130-060-03-00؛330130-060-03-05;
330130-060-10-00؛330130-060-10-05;330130-060-11-00؛330130-060-11-05;330130-060-12-00؛330130-060-12-05;
330130-060-13-00؛330130-060-13-05;330130-075-00-00؛330130-075-00-05;330130-075-01-00؛330130-075-01-05;
330130-075-02-00؛330130-075-02-05؛330130-075-03-00؛330130-075-03-05؛330130-075-03-05؛330130-075-10-00؛330130-075-10-05
330130-075-11-00؛330130-075-11-05;330130-075-12-00؛330130-075-12-05;330130-075-13-00؛330130-075-13-05;
330130-070-00-00؛330130-070-00-05;330130-070-01-00؛330130-070-01-05;330130-070-02-00؛330130-070-02-05;
330130-070-03-00؛330130-070-03-05;330130-070-10-00؛330130-070-10-05;330130-070-11-00؛330130-070-11-05;
330130-070-12-00؛330130-070-12-05;330130-070-13-00؛330130-070-13-05330130-080-00-00؛330130-080-00-05؛
330130-080-01-00؛330130-080-01-05;330130-080-02-00؛330130-080-02-05;330130-080-03-00؛330130-080-03-05;
330130-080-10-00؛330130-080-10-05;330130-080-11-00؛330130-080-11-05;330130-080-12-00؛330130-080-12-05;
330130-080-13-00؛330130-080-13-05;330130-085-00-00؛330130-085-00-05;330130-085-01-00؛330130-085-01-05;
330130-085-02-00؛330130-085-02-05;330130-085-03-00؛330130-085-03-05;330130-085-03-05;330130-085-10-00؛330130-085-10-05;
330130-085-11-00؛330130-085-11-05;330130-085-12-00؛330130-085-12-05;330130-085-13-00؛330130-085-13-05
