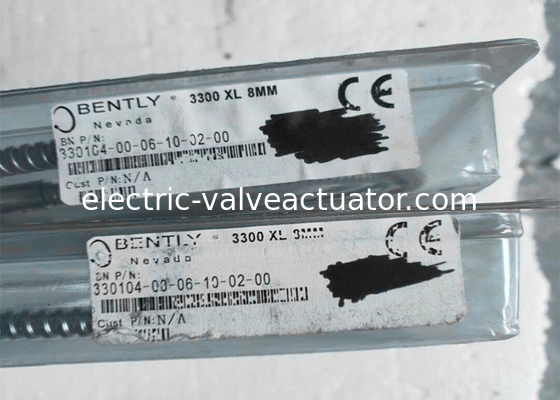

پروب مجاورتی بنتلی نوادا 330104-00-06-10-02-00 ترانسدیوسر مجاورتی 3300 XL 8mm

کابل افزایشی Bently Nevada 330130-040-01-00 4.0 متر کابل زرهی 3300XL نو موجود است

اطلاعات سفارش پروب های مجاورتی

3300 XL 8 mm Proximity Probes, Metric:

330103 3300 XL 8 mm Probe, M10 x 1 thread, without armor3
330104 3300 XL 8 mm Probe, M10 x 1 thread, with armor3

شماره قطعه-AXX-BXX-CXX-DXX-EXX

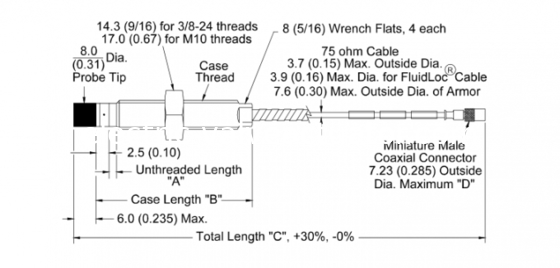

توضیحات گزینه ها

A: گزینه طول بدون رزوه

توجه: طول بدون رزوه باید حداقل 20 میلی متر کمتر از طول بدنه باشد.

به فواصل 10 میلی متری سفارش دهید.

پیکربندی طول:

• حداکثر طول بدون رزوه: 230 میلی متر
• حداقل طول بدون رزوه: 0 میلی متر

مثال: 0 6 = 60 میلی متر

B: گزینه طول کلی بدنه

به فواصل 10 میلی متری سفارش دهید.

پیکربندی های رزوه متریک:

• حداکثر طول: 250 میلی متر
• حداقل طول: 20 میلی متر

مثال: 0 6 = 60 میلی متر

C: گزینه طول کل

05 0.5 متر (1.6 فوت)
10 1.0 متر (3.3 فوت)
15 1.5 متر (4.9 فوت)
20 2.0 متر (6.6 فوت)
50 5.0 متر (16.4 فوت)
90 9.0 متر (29.5 فوت)

D: گزینه کانکتور و نوع کابل

01 کانکتور ClickLoc کواکسیال مینیاتوری با محافظ کانکتور، کابل استاندارد
02 کانکتور ClickLoc کواکسیال مینیاتوری، کابل استاندارد
11 کانکتور ClickLoc کواکسیال مینیاتوری با محافظ کانکتور، کابل FluidLoc

12 کانکتور ClickLoc کواکسیال مینیاتوری، کابل FluidLoc

E: گزینه تاییدیه آژانس

00 مورد نیاز نیست

05 تاییدیه های متعدد

شرح

سیستم مبدل

سیستم مبدل مجاورتی 3300 از موارد زیر تشکیل شده است:

• یک پروب 3300 XL 8 میلی متری یا پروب 3300 5 میلی متری
• یک کابل افزایشی 3300 XL
• یک سنسور Proximitor 3300

این سیستم ولتاژ خروجی را مستقیماً متناسب با فاصله بین نوک پروب و سطح رسانای مشاهده شده ارائه می دهد. این سیستم قادر به اندازه گیری های استاتیک (موقعیت) و دینامیکی (ارتعاش) است و در درجه اول برای کاربردهای اندازه گیری ارتعاش و موقعیت در ماشین های بلبرینگ فیلم سیال و همچنین کاربردهای اندازه گیری Keyphasor و سرعت استفاده می شود.
این سیستم خروجی سیگنال دقیقی و پایداری را در محدوده دمایی وسیعی ارائه می دهد. همه سیستم های مبدل مجاورتی 3300 این سطح از عملکرد را در حالی که امکان تعویض کامل پروب، کابل افزایشی و سنسور Proximitor را بدون نیاز به تطبیق اجزای جداگانه یا کالیبراسیون روی میز کار فراهم می کنند، به دست می آورند.

سنسور Proximitor

سنسور Proximitor 3300 XL شامل پیشرفت های متعددی نسبت به طرح های قبلی است. بسته بندی فیزیکی آن امکان نصب با چگالی بالا روی ریل DIN را فراهم می کند. همچنین می توان آن را در یک پیکربندی نصب پانل سنتی نصب کرد، جایی که یک “ردپا” یکسان با طرح های سنسور Proximitor قدیمی 4 سوراخ دارد. پایه نصب برای هر دو گزینه، عایق الکتریکی را فراهم می کند و نیاز به صفحات ایزولاتور جداگانه را از بین می برد.
سنسور Proximitor 3300 XL در برابر تداخل فرکانس رادیویی بسیار مقاوم است و امکان نصب در محفظه های فایبرگلاس را بدون تأثیرات نامطلوب از سیگنال های فرکانس رادیویی مجاور فراهم می کند. ایمنی بهبود یافته RFI/EMI به سنسور Proximitor 3300 XL اجازه می دهد تا بدون نیاز به مجرای محافظ ویژه یا محفظه های فلزی، تاییدیه های نشان CE اروپا را دریافت کند، که منجر به کاهش هزینه های نصب و پیچیدگی می شود. نوارهای ترمینال SpringLoc 3300 XL به هیچ ابزار نصب خاصی نیاز ندارند و با از بین بردن مکانیزم های گیره ای از نوع پیچ که می توانند شل شوند، اتصالات سیم کشی میدانی را سریعتر و قوی تر می کنند.

پروب مجاورتی و کابل افزایشی

پروب و کابل افزایشی 3300 XL نیز پیشرفت هایی را نسبت به طرح های قبلی نشان می دهند. یک روش قالب گیری TipLoc* ثبت شده، پیوند قوی تری بین نوک پروب و بدنه پروب ایجاد می کند. کابل پروب یک طراحی CableLoc* ثبت شده را شامل می شود که 330 نیوتن (75 پوند نیرو) مقاومت کششی را برای اتصال ایمن تر کابل پروب و نوک پروب فراهم می کند. همچنین می توانید پروب ها و کابل های افزایشی 3300 XL 8 میلی متری را با یک گزینه کابل FluidLoc* اختیاری سفارش دهید. این گزینه از نشت روغن و سایر مایعات از دستگاه از طریق داخل کابل جلوگیری می کند.



مدل ها :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
