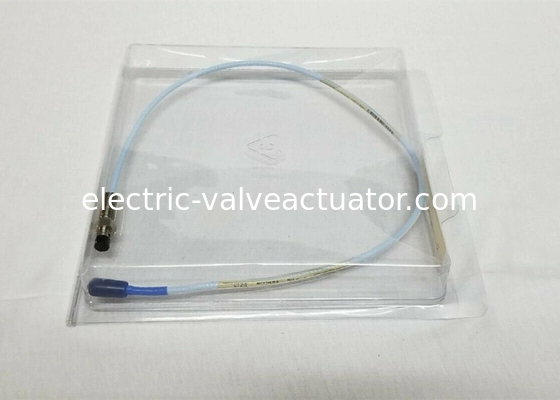

NEW Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 سیستم انتقال دهنده

NEW Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Transducer System

شرح

پروب مجاورتی و کابل توسعه

پروب و کابل توسعه 3300 XL نیز پیشرفت هایی را نسبت به طرح های قبلی نشان می دهد. یک روش قالب‌گیری TipLoc* ثبت شده، پیوند قوی‌تری بین نوک پروب و بدنه پروب ایجاد می‌کند. کابل پروب، طراحی CableLoc* ثبت شده‌ای را در خود جای داده است که 330 نیوتن (75 پوند نیرو) مقاومت کششی را برای اتصال ایمن‌تر کابل پروب و نوک پروب فراهم می‌کند. همچنین می‌توانید پروب‌ها و کابل‌های توسعه 3300 XL 8 میلی‌متری را با گزینه کابل FluidLoc* سفارش دهید. این گزینه از نشت روغن و سایر مایعات از دستگاه از طریق داخل کابل جلوگیری می‌کند.

سیستم مبدل

سیستم مبدل مجاورتی 3300 شامل موارد زیر است:

• یک پروب 3300 XL 8 میلی متری یا پروب 3300 5 میلی متری
• یک کابل توسعه 3300 XL
• یک سنسور Proximitor 3300

این سیستم یک ولتاژ خروجی متناسب با فاصله بین نوک پروب و سطح رسانای مشاهده شده ارائه می دهد. این سیستم قادر به اندازه گیری های استاتیک (موقعیت) و دینامیکی (ارتعاش) است و در درجه اول برای کاربردهای اندازه گیری ارتعاش و موقعیت در ماشین های دارای یاتاقان فیلم سیال و همچنین کاربردهای اندازه گیری Keyphasor و سرعت استفاده می شود.

این سیستم یک سیگنال خروجی دقیق و پایدار را در یک محدوده دمایی وسیع ارائه می دهد. تمام سیستم های مبدل مجاورتی 3300 این سطح از عملکرد را در حالی که امکان تعویض کامل پروب، کابل توسعه و سنسور Proximitor را بدون نیاز به تطبیق اجزای جداگانه یا کالیبراسیون روی میز کار فراهم می کنند، به دست می آورند.

اطلاعات سفارش برای پروب ها

پروب های مجاورتی 3300 XL 8 میلی متری:

330101پروب 3300 XL 8 میلی متری، رزوه 3/8-24 UNF، بدون زره

330102پروب 3300 XL 8 میلی متری، رزوه 3/8-24 UNF، با زره

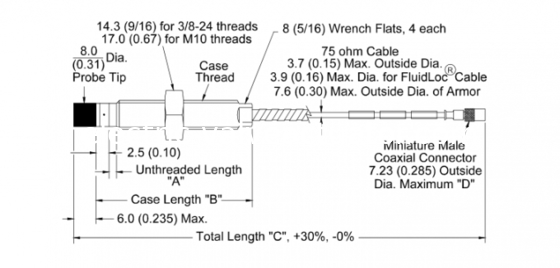

شماره قطعه-AXX-BXX-CXX-DXX-EXX

A: گزینه طول بدون رزوه

توجه: طول بدون رزوه باید حداقل 0.8 اینچ کمتر از طول بدنه باشد.

سفارش در فواصل 0.1 اینچ پیکربندی طول: حداکثر طول بدون رزوه: 8.8 اینچ حداقل طول بدون رزوه: 0.0 اینچ مثال: 0 4 = 0.4 اینچ

B: گزینه طول کلی بدنه

سفارش در فواصل 0.1 اینچ پیکربندی طول رزوه: حداکثر طول بدنه: 9.6 اینچ حداقل طول بدنه: 0.8 اینچ مثال: 2 4 = 2.4 اینچ

C: گزینه طول کل

050.5 متر (1.6 فوت)
101.0 متر (3.3 فوت)
151.5 متر (4.9 فوت)
202.0 متر (6.6 فوت)
303.0 متر (9.8 فوت)
505.0 متر (16.4 فوت)
909.0 متر (29.5 فوت)

توجه:

گزینه طول 3 متری فقط در پروب های 330101 موجود است و فقط برای استفاده با سنسور Proximitor 9 متری طراحی شده اند.

پروب های 5 متری فقط برای استفاده با سنسور Proximitor 5 متری طراحی شده اند.

D: گزینه کانکتور و نوع کابل

01کانکتور ClickLoc کواکسیال مینیاتوری با محافظ کانکتور، کابل استاندارد.
02کانکتور ClickLoc کواکسیال مینیاتوری، کابل استاندارد.
11کانکتور ClickLoc کواکسیال مینیاتوری با محافظ کانکتور، کابل FluidLoc.
12کانکتور ClickLoc کواکسیال مینیاتوری، کابل FluidLoc.

E: گزینه تاییدیه آژانس

00مورد نیاز نیست
05تاییدیه های CSA، ATEX، IECEx
