TVH-E20GNPM TOPWORX مانیتور شیر امرسون در آلومینیوم آنودیزه شده یا فولاد ضد زنگ 316

TVH-E20GNPM TOPWORX امرسون در آلومینیوم آنودیزه شده یا فولاد ضد زنگ 316


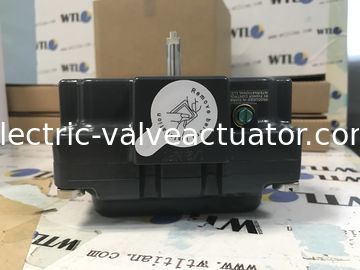

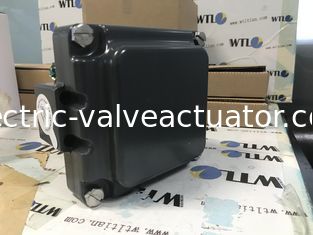

مدل TVH
پایه و پوشش فولاد ضد زنگ بس/سنسور (2) P&F NJ2-V3-N
طبقه بندی منطقه کلاس 1، بخش 1، گروه های A،B،C&D؛ کلاس II، بخش 1، گروه های E،F&G؛ IP67، 4، 4X؛ Ex ia IIC T4
صفحه نمایش بصری 90° سبز باز / قرمز بسته
شفت NAMUR، فولاد ضد زنگ 304
ورودی های لوله (2) 1/2 NPT
O-ring سیلیکون درجه حرارت -20°C تا 40°C
نصب بر روی اکتواتور

جهت گیری، عمل عادی و برعکس

عملکرد عادی در جهت عقربه ساعت زمانی است که دریچه فرآیند بسته شده و در جهت عقربه ساعت زمانی که دریچه فرآیند باز شده است.عمل معکوس در جهت ساعت کامل است زمانی که شیر فرآیند باز است و در جهت ساعت مخالف هنگامی که شیر فرآیند بسته است.

مجموعه های گنبد شاخص 90° برای هر گونه ترتیب نصب طراحی شده اند و در صورت لزوم می توانند تا 9° از محور تنظیم شوند.مجموعه های گنبد شاخص 45° فقط می توانند کاربردهای عادی را که موازی با ±9° نصب شده اند، جا دهند.برای برنامه های 45° معکوس یا نصب عمودی، با توزیع کننده محلی یا نماینده کارخانه خود مشورت کنید.

تصویر سمت چپ نشان دهنده یک واحد TopWorx TM است که موازی با دریچه فرآیند در حالت بسته نصب شده است. تیر سبز در بالا نشان دهنده جهت حرکت "فعال عادی" برای باز کردن دریچه است.این جهت گیری استاندارد است و مگر اینکه در غیر این صورت مشخص شود.، واحد شما در کارخانه تنظیم خواهد شد تا به این شیوه کار کند.

تصویر سمت راست نشان می دهد که یک TopWorx TM عمودی به دریچه فرآیند در حالت بسته نصب شده است. تیر سبز در بالا نشان می دهد که جهت حرکت برای باز کردن دریچه است.


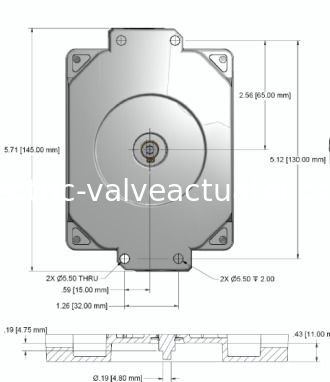

نصب

TopWorxTM مجموعه های زیادی از براکت های نصب، هر دو چرخش و خطی، در دسترس است که برای پاسخگویی به کاربرد خاص شما در دسترس است. برای اطلاعات سفارش، با توزیع کننده محلی یا نماینده کارخانه خود مشورت کنید.تصویر زیر نشان می دهد یک نصب مستقیم NAMUR بر روی یک دریچه چهارم دوربرای دستورالعمل های خاص نصب، به مستندات کیت نصب مراجعه کنید.

ذخیره سازی

تا زمانی که لوله، پوشش لوله و هر گونه اتصال مناسب دریچه دریچه اسپول به درستی نصب نشود، واحد TopWorx TM از رتبه IP / NEMA پشتیبانی نمی کند زیرا واحد با پوشش های موقت حمل می شود.اطمینان حاصل کنید که در یک محیط خشک با رطوبت نسبی بین 10 تا 95٪ و دمای بین -40oF (-40oC) تا 160oF (71oC) نگهداری می شودهنگامی که به درستی نصب می شود، محدوده دمایی ذکر شده در صفحه نام جایگزین این محدوده دمای ذخیره می شود.
