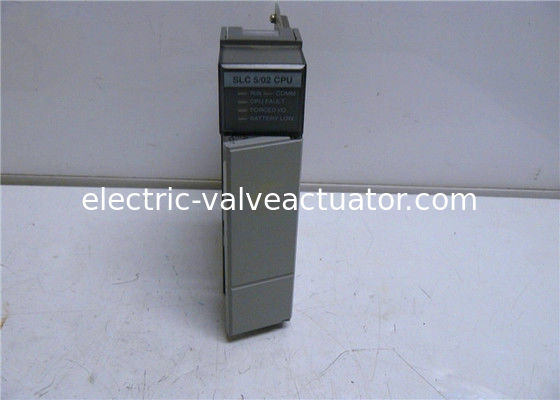

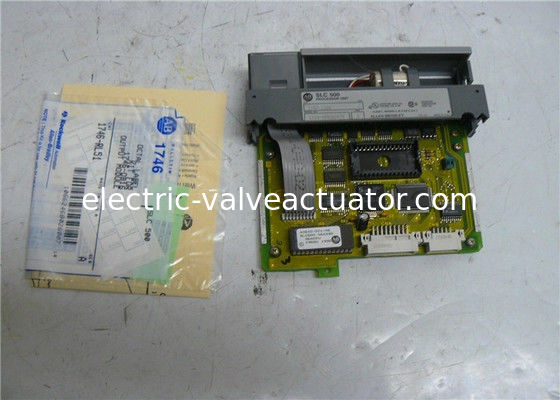

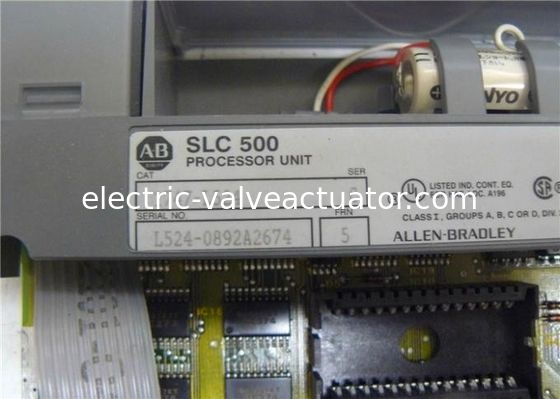

مولود پردازنده Allen Bradley 1747-L524 سری C برای سیستم های کنترل SLC 500

درباره 1747-L524:

AB 1747-L524 یک پردازنده SLC 500 است. این پردازنده که با نام کنترل‌کننده SLC 5/02 نیز شناخته می‌شود، حداکثر حافظه 4000 ماژول برای دستورالعمل‌ها و حداکثر 4096 ماژول برای هر ورودی و خروجی گسسته دارد. شما می‌توانید بیش از 60 نوع ماژول، مانند ماژول‌های آنالوگ، دیجیتال و اسکنر، را برای این پردازنده استفاده کنید. با این حال، این پردازنده با ماژول‌های 1746-BLM و 1746-MPM سازگار نیست. نصب ماژول‌های اسکنر بر روی این پردازنده به شما امکان می‌دهد DeviceNet، ControlNet و ورودی/خروجی از راه دور جهانی را به سیستم اضافه کنید، و همچنین 19 دستورالعمل اضافی را اضافه کنید. این پردازنده همچنین دارای حداکثر 480 ورودی/خروجی آنالوگ محلی و حداکثر شاسی/اسلات محلی 3/30 است. توجه داشته باشید که هیچ حافظه داده اضافی را نمی‌توان با این پردازنده نصب کرد. با این حال، می‌توانید از ماژول‌های EEPROM اختیاری استفاده کنید. این ماژول‌های حافظه به شما امکان می‌دهند محتویات RAM پردازنده را ذخیره کرده و داده‌های ذخیره شده در حافظه EEPROM را در RAM پردازنده بارگذاری کنید. پورت ارتباطی DH-485 موجود در این پردازنده برای دریافت و شروع دستورالعمل‌ها تنظیم شده است، اما اگر می‌خواهید پورت را برای برنامه‌نویسی متصل کنید، به 1747-PIC نیاز دارد.

نشانگرهای وضعیت برای این پردازنده در دسترس هستند. پردازنده 1747-L524 می‌تواند 71 دستورالعمل برنامه‌نویسی داشته باشد و می‌تواند با استفاده از نرم‌افزار برنامه‌نویسی RSLogix 500، PLC-500 A.I. Series، HHT و APS پیکربندی شود. همچنین دارای یک باتری قابل تعویض توسط کاربر است که تخمین زده می‌شود به طور متوسط 2 سال عمر داشته باشد. این پردازنده که 145 x 35 x 142 میلی‌متر اندازه دارد، می‌تواند با استفاده از شاسی نصب شود و دارای محفظه با سبک باز است. حداکثر جریان آن 0.9 آمپر در 5 ولت DC و حداقل وات و کل وات هر دو 1.75 است. زمان اسکن برنامه پردازنده 4.8 میلی‌ثانیه/K و زمان اسکن ورودی/خروجی 1.6 میلی‌ثانیه است. اجرای بیت 2.4 میکروثانیه است. این پردازنده همچنین دارای بار جریان صفحه پشتی 350 میلی‌آمپر در 5 ولت DC و 105 میلی‌آمپر در 24 ولت DC است. بسته به بار منبع تغذیه، زمان نگهداری اسکن برنامه پس از قطع برق از 20 میلی‌ثانیه تا 3 ثانیه است. دمای عملکرد این پردازنده از 0 تا 60 درجه سانتی‌گراد و دمای ذخیره‌سازی از -40 تا 85 درجه سانتی‌گراد است. لرزش آن جابجایی 0.015 اینچی اوج به اوج در 5 تا 57 هرتز و شتاب 2.5 G در 57 تا 2000 هرتز است. همچنین دارای شوک عملیاتی 30 G و رطوبت نسبی غیر متراکم 5 تا 95٪ است.

مشخصات فنی:
